2015年甲壳虫380TSI(2.0T CPLA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-20 07:53:52

   (三)检查正时
(1)必备的专用工具、检测仪器以及辅助工具。

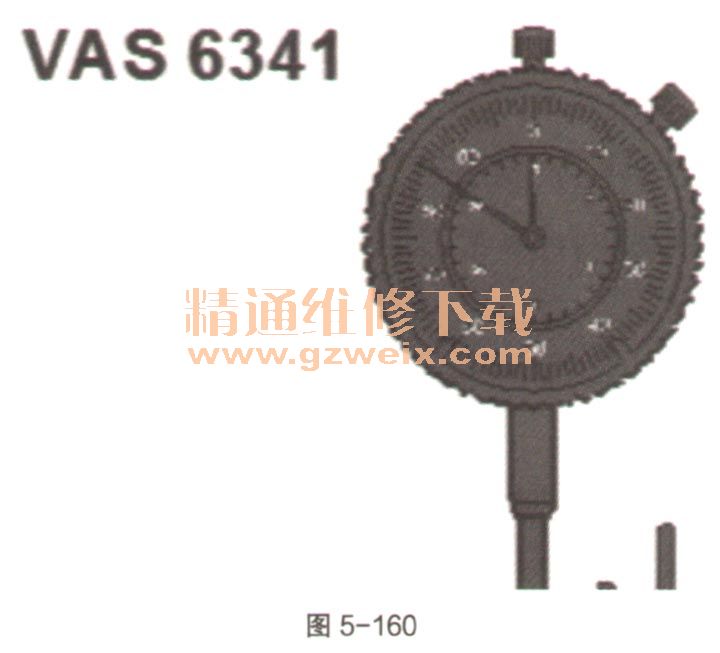

    ①4件式千分表套件VAS 6341,如图5-160。

    ②千分表转接头T10170 A,如图5-161。

(2)方法。
    ①拆卸正时链上部盖板。

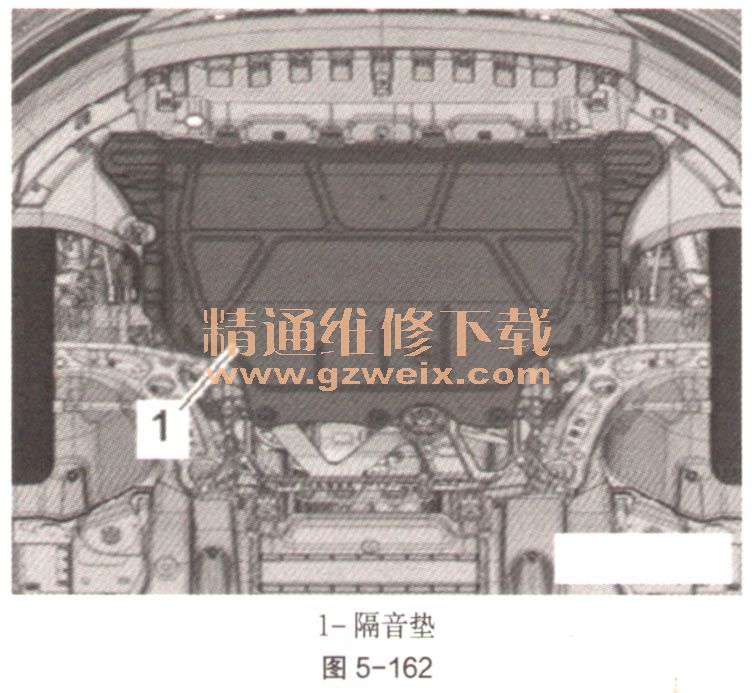

    ②拆卸隔音垫(如图5-162中1)。

    ③用套筒扳手接头,开口宽度24沿发动机运转方向转动曲轴,直至其与上部标记(如图5-163中箭头)对齐。拆卸汽缸1上的火花塞。

    ④千分表转接头T10170/A拧入火花塞螺纹,直至限位位置,如图5-164。用加长件T10170A/1将千分表VAS 6341装入限位位置,并用夹紧螺母(如图5-164中箭头)夹紧。沿发动机运转方向缓慢地旋转曲轴,直至达到最大指针摆幅。如果达到最大指针摆幅(指针换向点),则螺栓位于上止点。使用带套筒扳手接头,开口宽度24的棘轮旋转减震器。曲轴转过上止点后,必须沿发动机运转方向将曲轴再次旋转2圈。不要逆着发动机运转方向旋转发动机。

   (5)减震器切口必须与正时链下部盖板(如图5-165中箭头)上的箭头标记相对。凸轮轴链轮的标记(如图5-165中1)必须与汽缸盖上的标记(如图5-165中2和3)相对。


上一页  [1] [2] [3] [4] [5] [6]
