2015年甲壳虫380TSI(2.0T CPLA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-20 07:53:52

   (3)安装。
    ①检查曲轴上止点,曲轴的平面(如图5-137中箭头)必须保持水平。如图5-137用防水笔在汽缸体(如图5-137中1)上做标记。

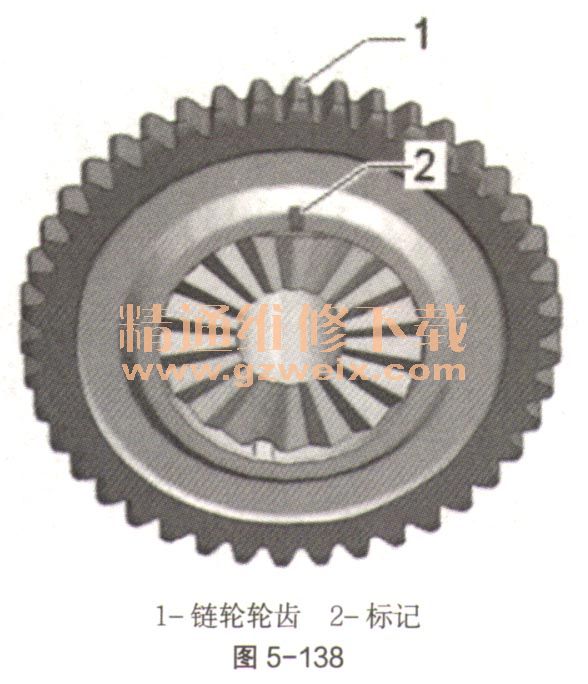

    ②用防水笔标记三挡链轮轮齿(如图5-138中1)相对标记(如图5-138中2)的位置。

    ③旋转平衡轴中间齿轮至标记(如图5-139中箭头)处,不要松开螺栓(如图5-139中1)。传动链的彩色链环必须位于链轮标记上。可能存在的彩色链环的位置可以忽略。

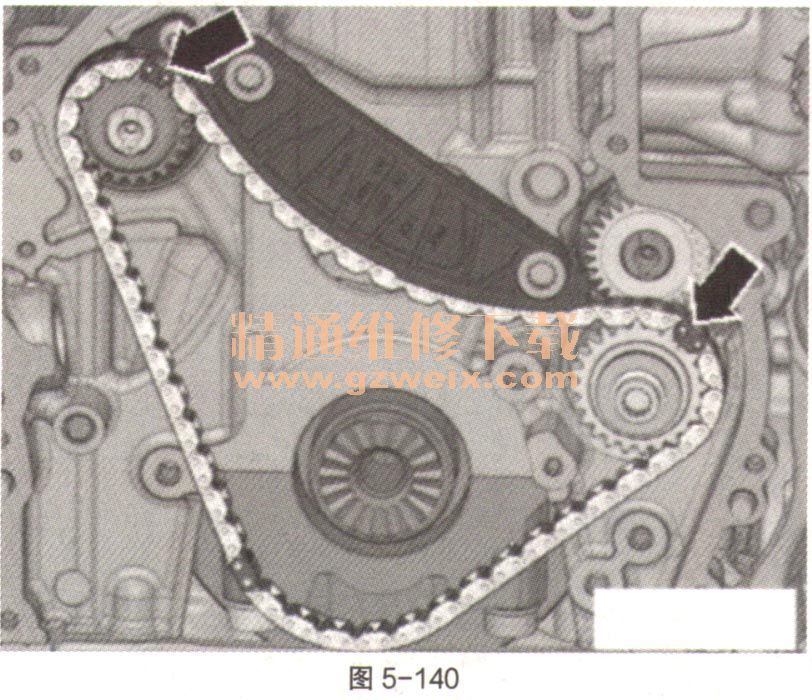

    ④装上平衡轴传动链,彩色链环(如图5-140中箭头)必须位于链轮标记上。

    ⑤带标记(如图5-141中箭头)的凸轮轴正时链挂到凸轮轴轴颈上。

    ⑥在三挡链轮上装上机油泵驱动正时链。沿如图5-142中箭头方向将三挡链轮翻转至发动机并插到曲轴上。标记(如图5-142中箭头)必须相对。

    ⑦在曲轴中拧入张紧销(如图5-143中B)并用手拧紧。用手拧紧夹紧螺栓(如图5-143中A)。

    ⑧平衡轴传动链的彩色链环(如图5-144中箭头)置于三挡链轮的标记处。安装正时链张紧轨并拧紧螺栓(如图5-144中1)。

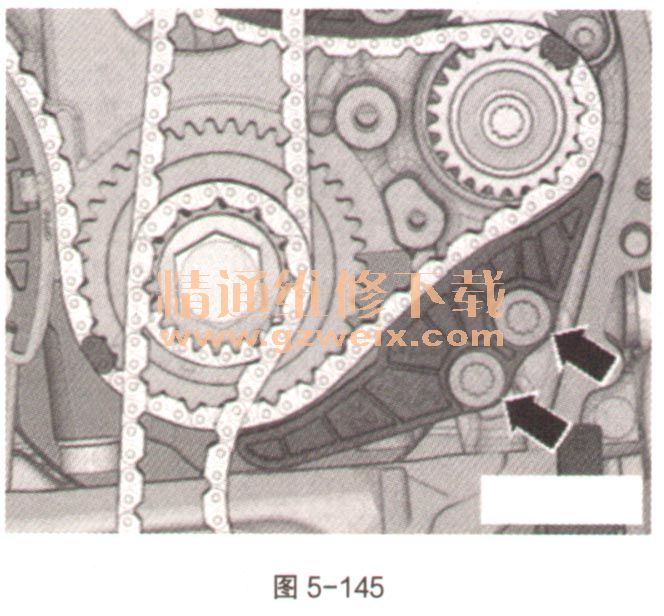

    ⑨安装平衡轴传动链滑轨并拧紧螺栓(如图5-145中箭头)。
