2011～2015年神行者2（Freelander 2）（2.2D SD4）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-05-03 10:55:01

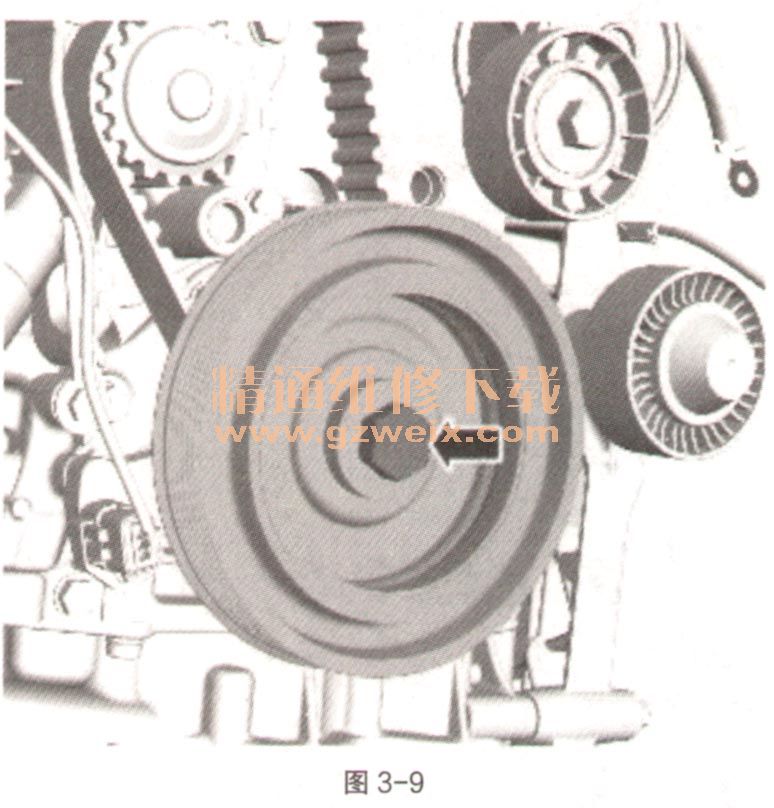

④安装磁阻环。使用原装螺栓安装曲轴减震器，如图3-9。扭紧力矩：70N·m。

⑤卸下曲轴锁定工具，如图3-10。专用工具：303-1272。

⑥卸下曲轴正时工具，如图3-11。专用工具：303-1270。

⑦卸下凸轮轴链轮正时工具，如图3-12。专用工具：303-1277。

    ⑧川页时针旋转发动机整整10圈。
    ⑨安装曲轴正时工具。专用工具：303-1270。
    ⑩安装凸轮轴链轮正时工具。专用工具：303-1277。
    11安装曲轴锁定工具。专用工具：303-1272。
    12松开曲轴减震器螺栓。
    13如果指针位置不正确，请重复正时皮带张紧操作。松开正时皮带张紧器螺栓。使用内六角扳手，顺时针调整张紧轮，直至指针处于图3-13位置。拧紧张紧器螺栓。扭紧力矩：25N·m。

    14拧紧曲轴减震器。扭紧力矩：70N·m。
    15卸下曲轴锁定工具。专用工具：303-1272。
    16卸下曲轴正时工具。专用工具：303-1270。
    17卸下凸轮轴链轮正时工具。专用工具：303-1277。
    18顺时针旋转发动机整整2周。
    19检查正时皮带张紧器是否处于正确位置。如果正时皮带张紧器不在正确的位置，请重复设置步骤。
    20安装曲轴正时工具。专用工具：303-1270。
    21安装曲轴锁定工具。专用工具：303-1272。
    22安装凸轮轴链轮正时工具。专用工具：303-1277。
    23确保安装新螺栓。卸下曲轴减震器。
    24卸下磁阻环，如图3-14。
