（二）平衡轴总成拆卸和安装

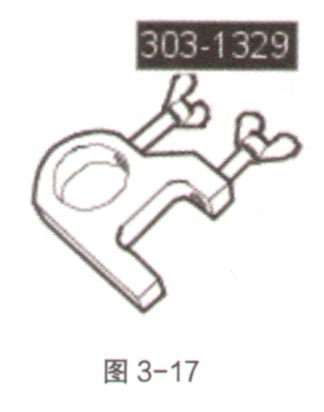

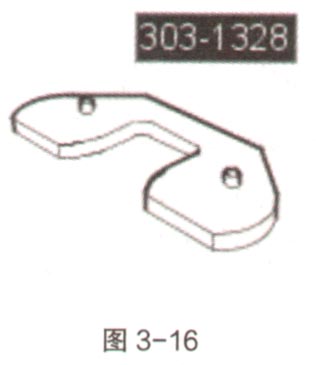

   （1）专用工具：正时销曲轴303-1270（如图3-15）、平衡轴正时盘303-1323（如图3-16）和平衡轴锁定工具303-1329（如图3-17）。





   （2）拆卸方法。此过程只包括取出和安装细节，如果需要进行齿隙检查，则必须在从发动机体取出平衡轴总成之前执行。
    ①取下盖，并断开蓄电池接地电缆。
    ②确保用轮轴架支撑车辆。抬起并支撑车辆。
    ③卸下右侧前轮和轮胎。
    ④卸下油底壳延展。

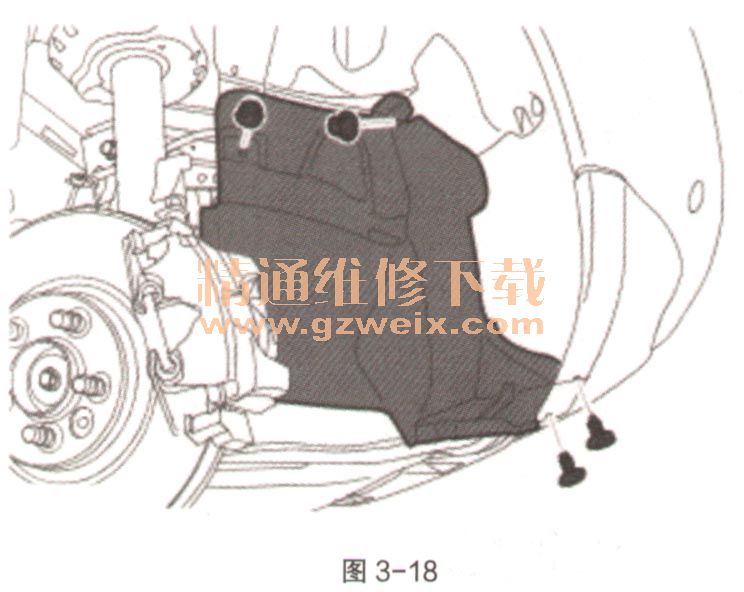

    ⑤卸下启动机，如图3-18。

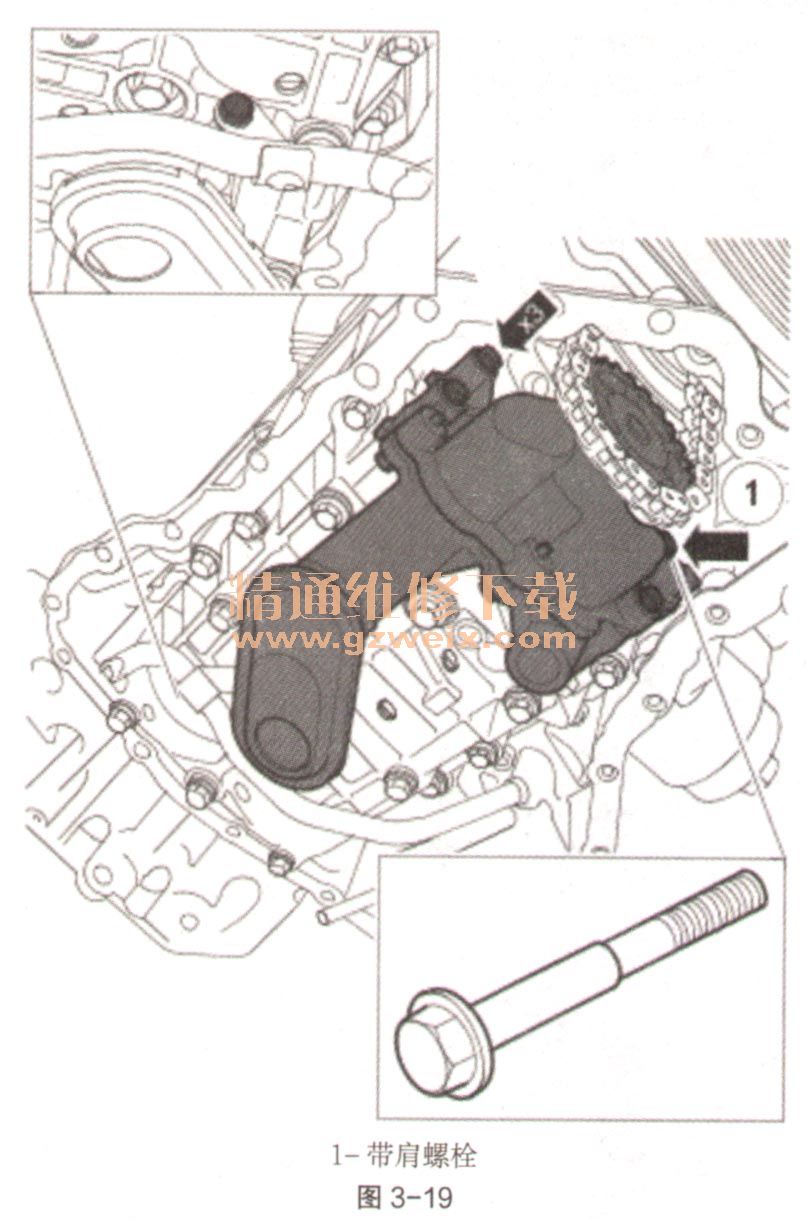

    ⑥在拆卸之前，请记下部件的安装位置。位置图3-19中1处的带肩螺栓用于定位机油泵。

    ⑦旋转曲轴并安装曲轴正时工具。专用工具：303-1270。

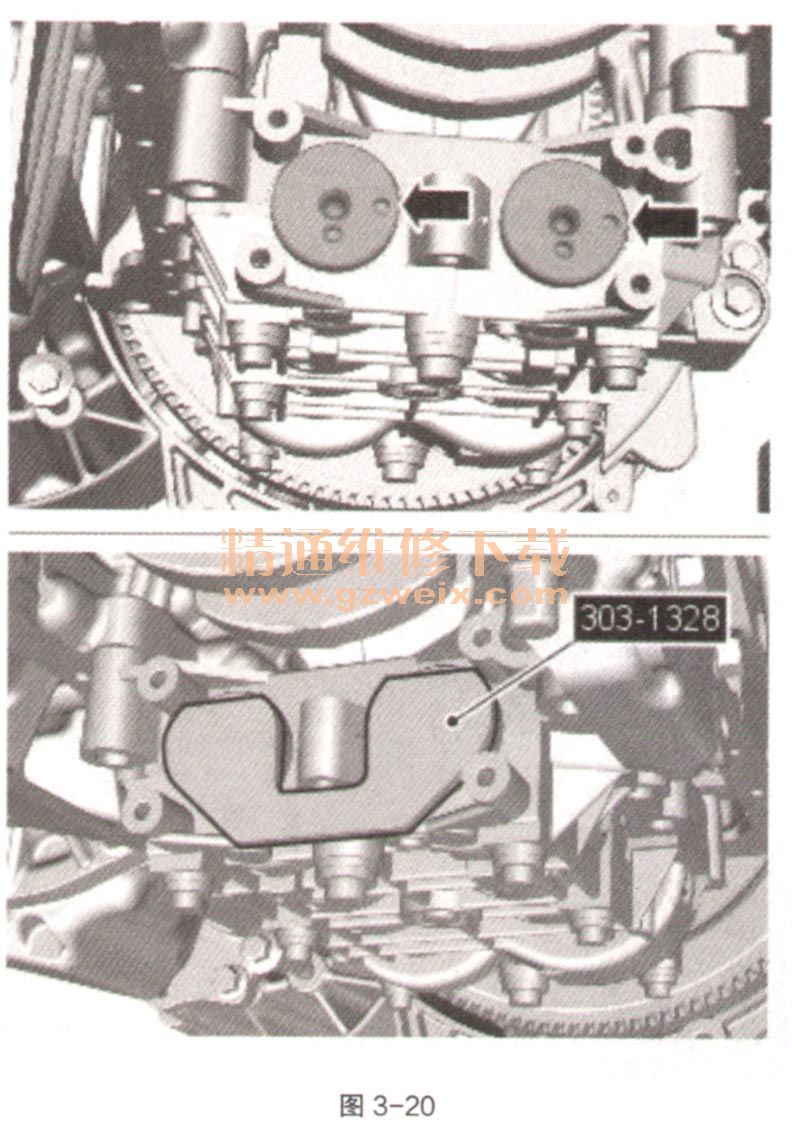

    ⑧安装平衡轴正时工具，如图3-20。专用工具：303-1328。

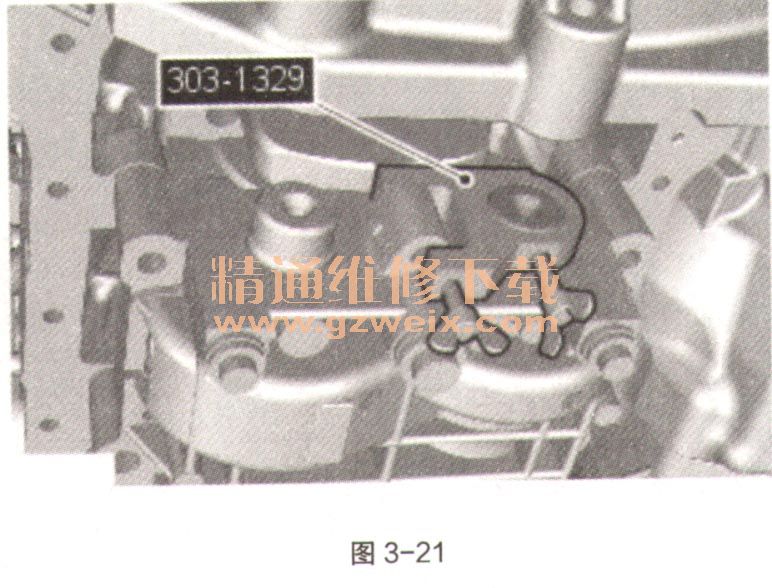

    ⑨安装平衡轴锁定工具，如图3-21。专用工具：303-1329。

    ⑩在拆卸之前，请记下部件的安装位置，如图3-22。卸下平衡轴总成。

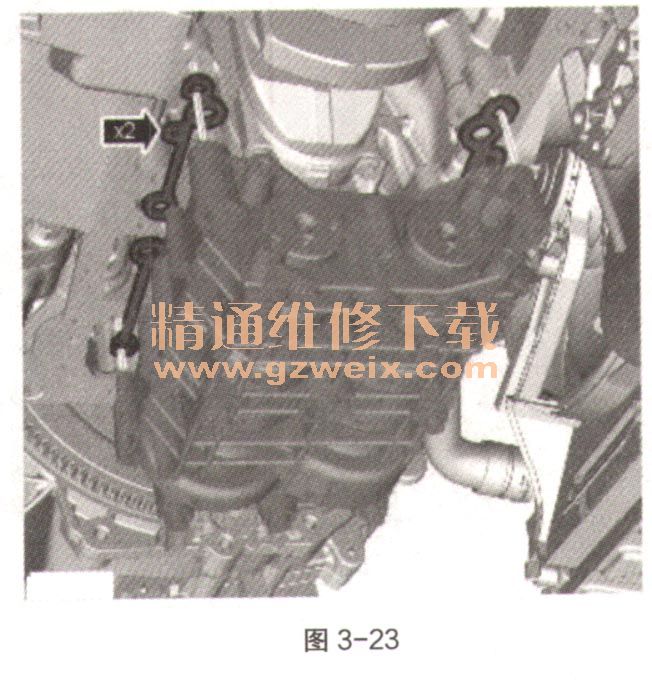

    11确保将这些部件安装至拆卸时所标示的位置。当操作这些部件时，务必保持极度清洁。取下2个垫片，如图3-23。

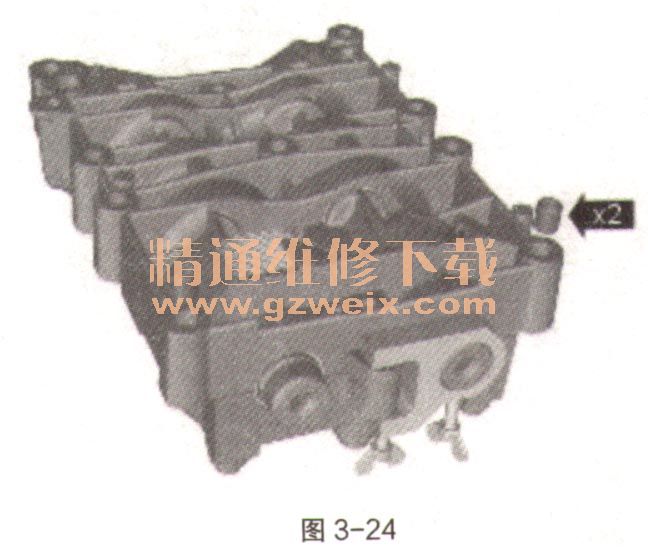

    12如果卸下部件仅仅为了检修其他部位，切勿进一步拆卸。卸下定位销，如图3-24。

   （3）安装方法。
    ①安装定位销。
    ②确保将这些部件安装至拆卸时所标示的位置。当操作这些部件时，务必保持极度清洁。
    ③确保接合面干净、未腐蚀且无异物。确保将该部件安装至拆卸时所标示的位置。按照图3-25顺序的两个阶段，均匀拧紧螺栓。扭紧力矩：1级，5N·m；2级，22N·m。

    ④卸下平衡轴正时和锁定工具。

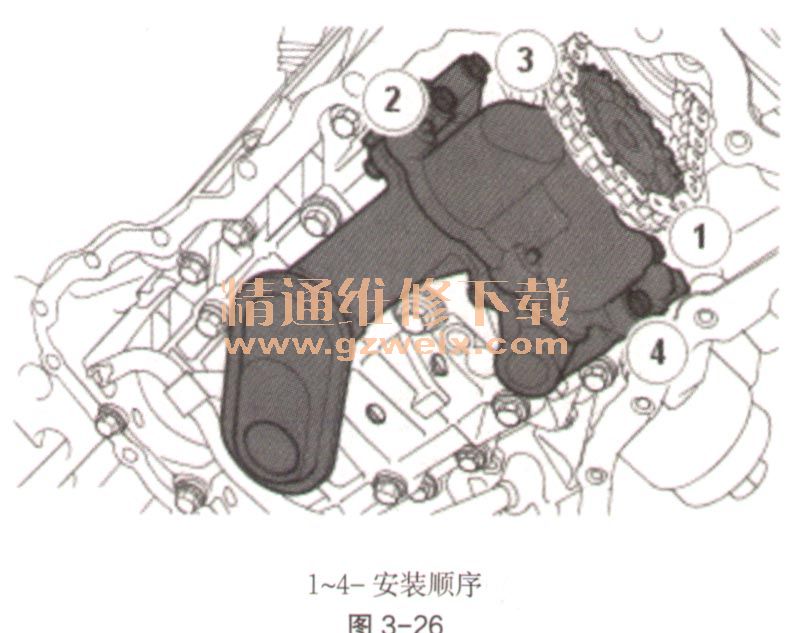

    ⑤确保接合面干净且没有杂质。确保将这些部件安装至拆卸时所标示的位置。按照图3-26顺序的两个阶段，均匀拧紧螺栓。扭紧力矩：1级，7N·m；2级，9N·m。

    ⑥卸下曲轴正时工具。
    ⑦安装油底壳延展。
    ⑧安装挡泥板延伸板。
    ⑨安装启动机。
    ⑩安装前轮和轮胎。
    11连接蓄电池接地电缆，并安装盖。
