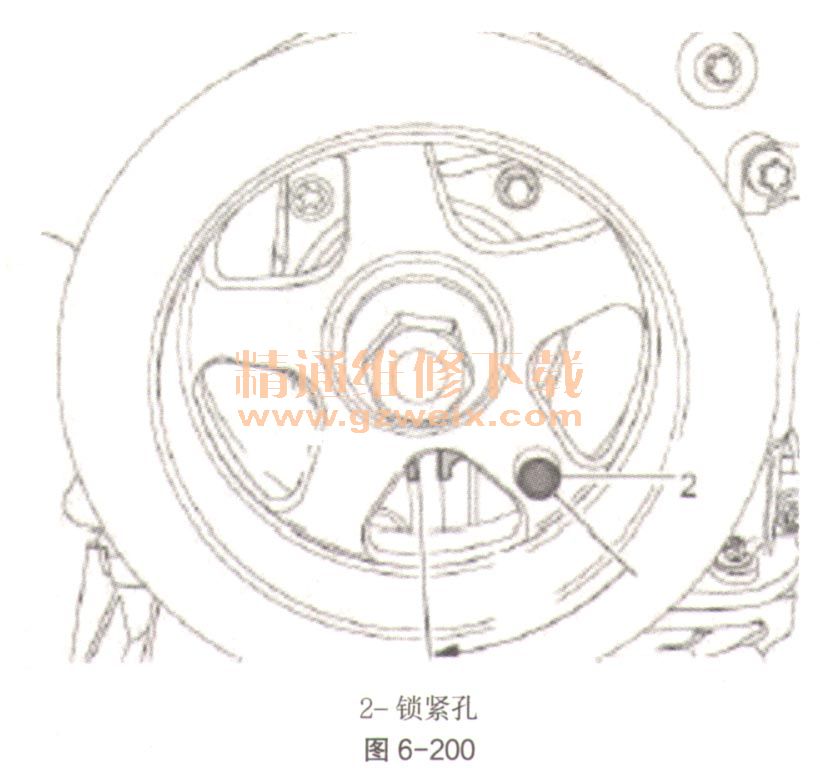

（6）将锁紧销定位销9595/1插入震动平衡器的锁紧孔（如图6-200中2）。

   （7）转动震动平衡器处的曲轴（如图6-201中3），以便震动平衡器中的锁紧销滑入正进箱盖的下锁紧点（如图6-201中1）。转动的同时，对锁紧销轻轻施加压力。

   （8）如果不小心将震动平衡器转过了头，请勿尝试将其再次转回。必须将锁紧工具拆下且必须以只对气门弹簧施加最小压力的方式转动凸轮轴。将曲轴转动一次并重新开始设置过程。

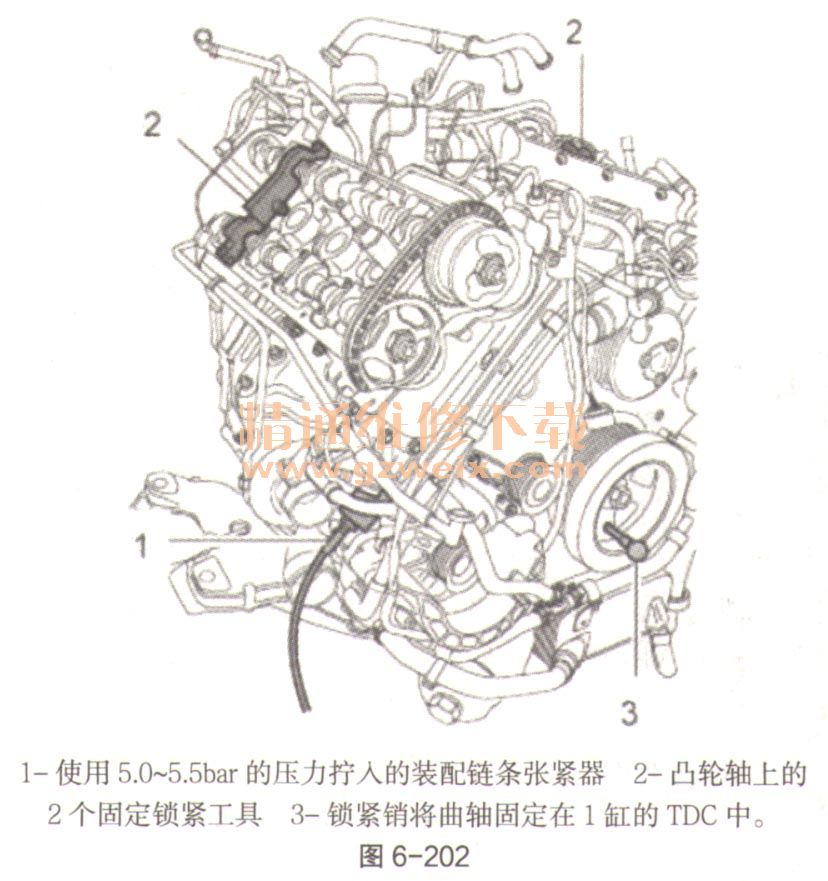

   （9）正确安装凸轮轴和曲轴，如图6-202。

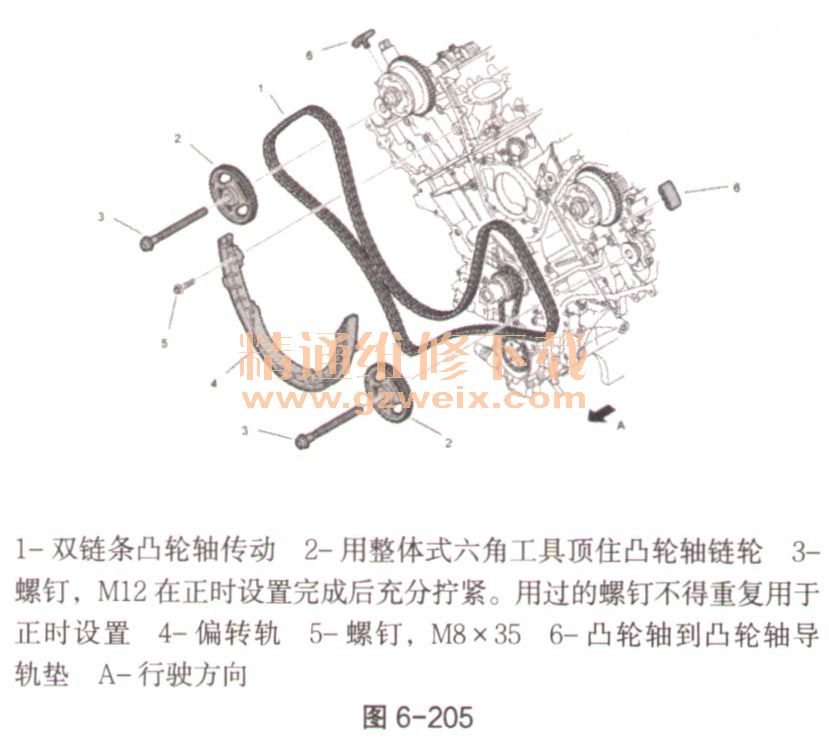

   （10）按照说明拧紧4个凸轮轴上的凸轮轴控制器和链轮，如图6-203～图6-205。进行此操作时，请务必顶住部件上的六角体。链轮凸轮轴控制器请按照以下顺序操作：①排气凸轮轴1-4缸上的链轮；②进气凸轮轴1-4缸上的凸轮轴控制器；③进气凸轮轴5-8缸上的凸轮轴控制器；④排气凸轮轴5-8缸上的链轮。





（11）拆下工具。
（12）安装传动链张紧装置。
（13）安装火花塞。
（14）在2个汽缸列上安装汽缸盖罩（气门室盖）。
