一、专用工具
    ·EN 45059角度测量仪
    ·EN 50837正时链条张紧器收缩工具

    二、凸轮轴正时链条和张紧器的安装

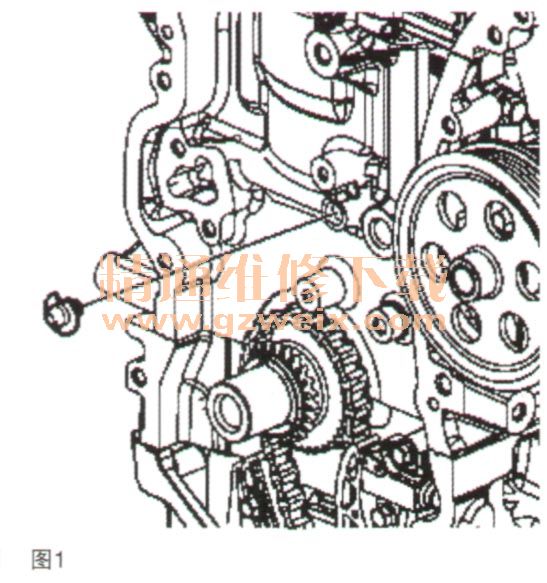

    往意：确保正时链条机油喷嘴转动时槽口向上，并且喷嘴对准发动机缸体上的凸舌，如图1所示。

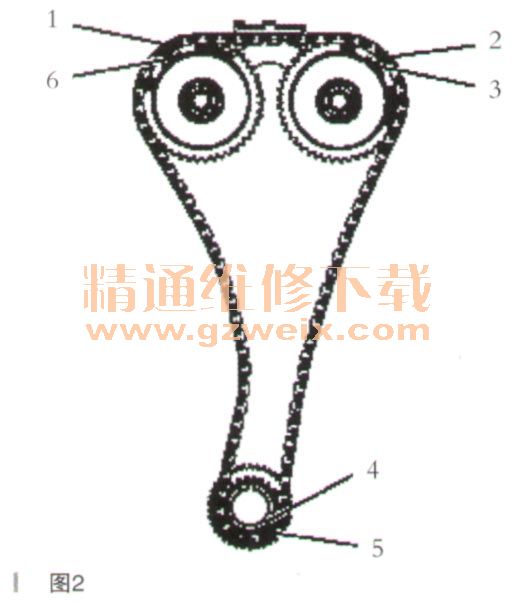

   1.安装正时链条机油喷嘴，如图2所示。

    注意：正时链条上有3节彩色链节。对准于执行器上正时标记的两个链节具有相同的颜色。唯一颜色的正时链节对准曲轴链轮上的正时标记。使用下面的程序将链节对准执行器。定位链条，使得能够看见彩色链节。
    2．将正时链条包绕到进气和排气凸轮轴执行器上，同时将一节相同颜色的链节（2）对准排气凸轮轴执行器（3）上的正时标记。
    注意：进气执行器所对应的相同颜色链节在最初时将不对准于进气执行器正时标记，唯一颜色的正时链节也不对准于曲轴链轮正时标记。

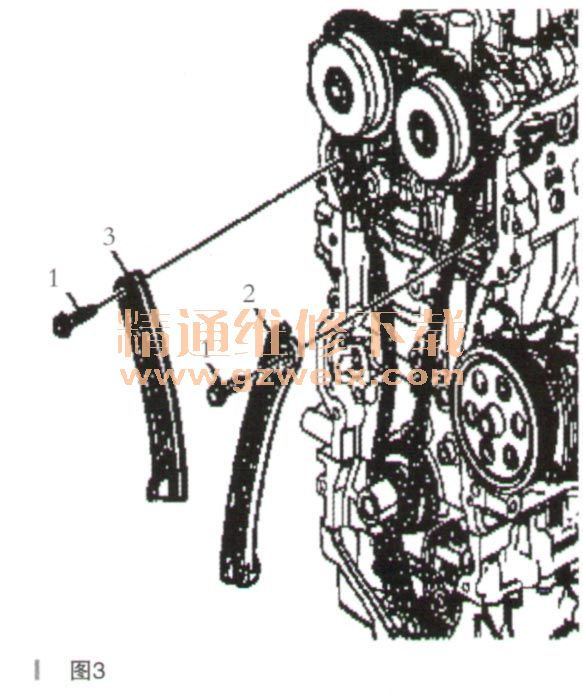

    3．确保曲轴键处于12点钟位置。将曲轴链轮包绕到曲轴链轮上，如图3所示。

    注意：在安装导板螺栓并进行最终紧固前进行正时。
    4.只安装正时链条导板（2）和上部螺栓（1），并用手拧紧。
    5．安装正时链条张紧器枢轴臂（3）。
    6．安装枢轴臂（1），并用手拧紧。

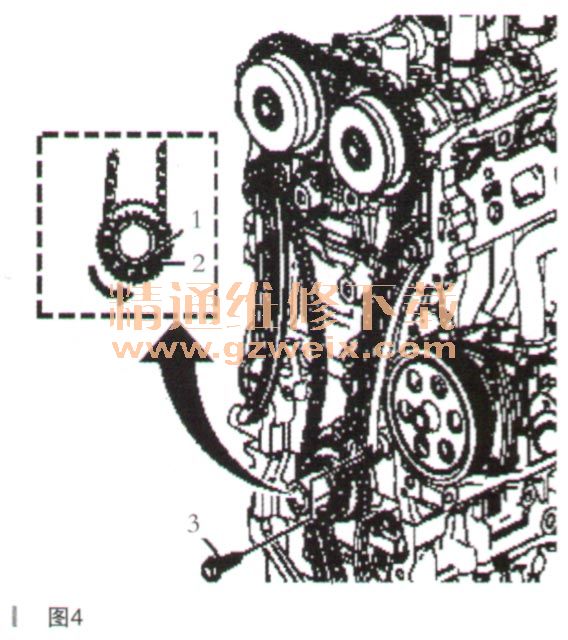

    7．使用适合的上具逆时针转动曲轴，使曲轴链轮（1）上的正时标记对准唯一颜色的正时链节（2），如图4所示。

     注意：
    ·需要连续逆时针方向转动曲轴，以保持正时对准
    ·确保排气凸轮轴执行器上的对准标记始终对准于相应的相同颜色正时标记
    8．将固定正时链条导板的下端旋转到安装位置，并安装下部螺栓
  （3）。

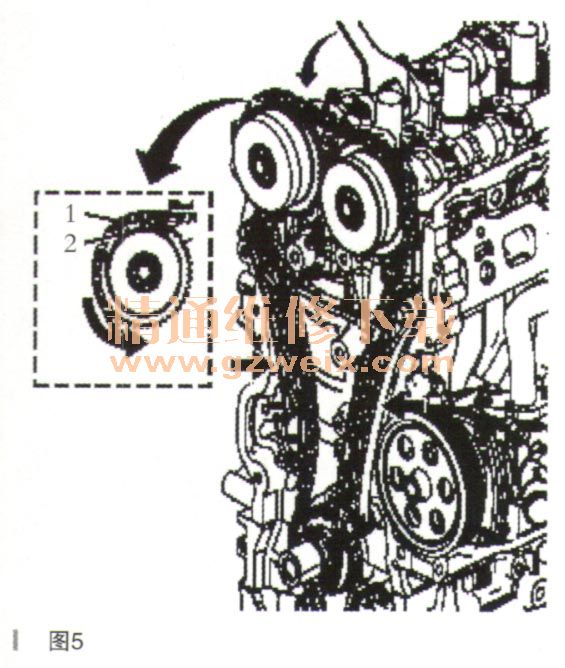

    9．将正时链条导板上、下部螺柠紧固至25 N·m。如图5所示。

      往意：
    ·已完成了排气凸轮轴执行器和曲轴链轮的正时
    ·逆时针旋转凸轮轴时，用手在正时链条导板之间施加或释放压力，使链条滑动或停止滑动

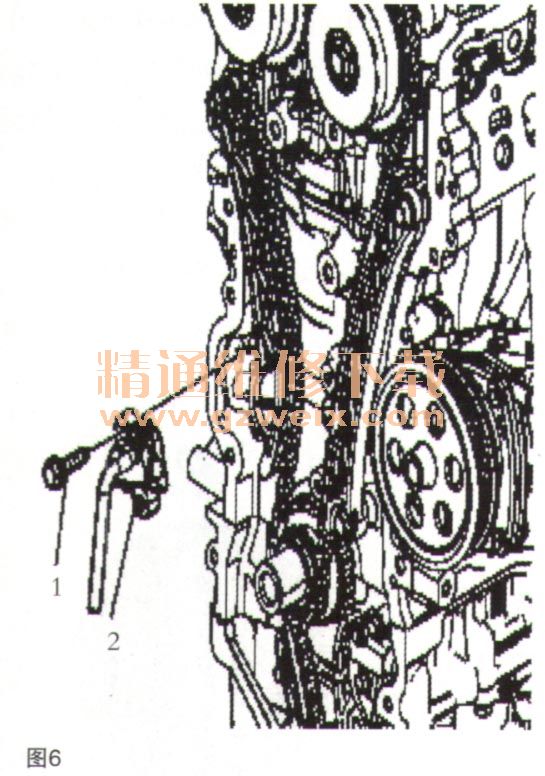

    10．使用适合的下具逆时针转动进气凸轮轴，直到进气执行器（2）上的正时标记对准相应的相同颜色正时链节（1）。保持进气凸轮轴上的张紧力，直到正时链条张紧器能够安装和启用，如图6所示。

    注意：安装前，确保安装了EN-50837收缩工具，并且张紧器锁定在压缩状态。
    11在正时链条张紧器（2）上安装新的正时链条张紧器衬热（3）。
    12．保持进气凸轮轴执行器的正时定位，同时安装正时链条张紧器（2）和螺栓（1），并紧固至25 N·m。
