13．将枢轴臂螺小封宁紧至25 N·m。
      14．拆下EN-50837收缩工具。
      15．确认正时链条上的正时链节正确对准于正时标记（见图2）：
（1） 相同颜色的正时链节（1、2）对准凸轮轴执行器（3、6）上相应的正时标记。
      （2）唯一颜色的链节（5）对准曲轴链轮（4）上的正时标记。
    16．否则，重复必要的部分程序以对准正时标记。

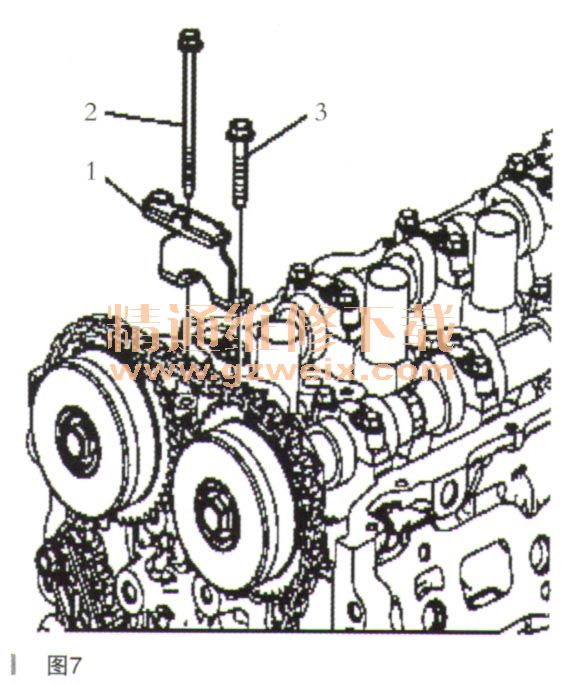

    17．安装正时链条导板（1）和螺栓（2、3）并用手拧紧，如图7所示。

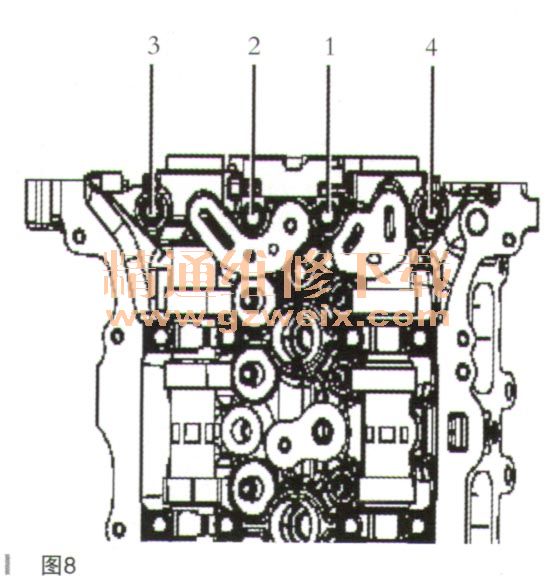

    18.按顺序分两遍将凸轮轴前盖螺栓紧固至10N·m，如图8所示。

    注意：转动曲轴将使张紧器啮合，使正时链条收紧。

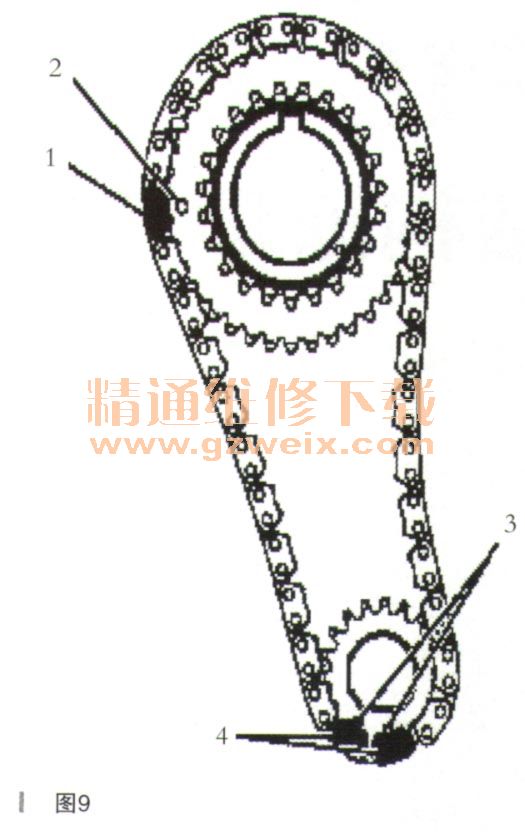

    19．顺时针方向稍稍转动曲轴。如果正时链条在执行器上跳齿，则重复执行程序，对准正时标记，如图9所示。

    注意：由于沿顺时针方向进行了轻微旋转，所有链条标记可能比执行器和链轮标记稍稍提前，因此也需要对准。由于曲轴链轮和平衡轴链轮尺寸的差别，在曲轴旋转时链条上的正时标记不会每次正好对上。当安装正时链条时应确保链轮上的标记能恰好对准。
    20．确认平衡链条上的正时链节正确对准于正时标记（见图2）：
      （1） 正时链节（1）对准曲轴链轮（2）上的正时标记。
      （2）相邻正时链节（4）对准扭转减震器从动链轮上的两个正时标记
  （3）。
    注意：由于沿顺时针方向进行了轻微旋转，所有链条标记可能比执行器和链轮标记稍稍提前，因此也需要对准。
    21．确认正时链条上的正时链节正确对准正时标记（见图2）：
      （1）相同颜色的正时链节（1、2）对准凸轮轴执行器（3、6）上相应的正时标记。
      （2）唯一颜色的链节（5）对准曲轴链轮（4）上的正时标记。
    22．否则，重复必要的部分程序以对准正时标记。
