2011~2014年奔驰E260L (W212)(1.8L M271.9)发动机正时校对方法
来源:本站收集  作者:佚名  2016-10-04 08:50:27

(三)检查凸轮轴的基本位置

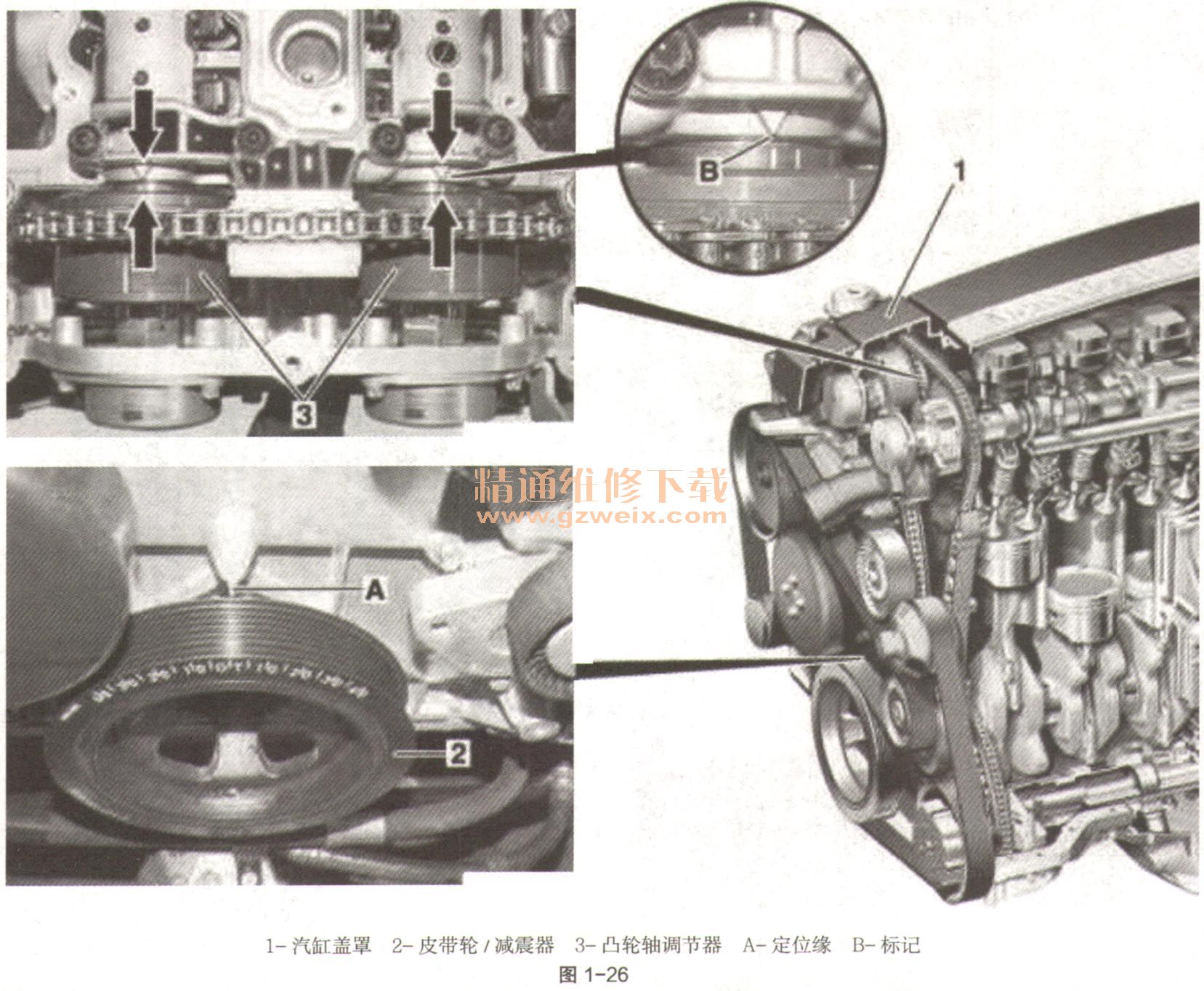

(1)M271发动机正时图如图1-26。

(2)拆卸/安装。
    ①拆下汽缸盖罩(如图1-26中1)。
    ②沿运转方向在曲轴中央螺栓处转动发动机,直至汽缸1的活塞位于点火上止点处。皮带轮/减震器(如图1-26中2)上的上止点标记必须与定位缘(如图1-26中A)对准。进气凸轮轴和排气凸轮轴上的凸轮必须倾斜向上地置于汽缸1上。
    ③检查凸轮轴的基本位置。凸轮轴调节器(如图1-26中3)上的标记(箭头)必须与凸轮轴轴承壳体处的标记(如图1-26中B)对准。如果基本位置不正确,调节凸轮轴的基本位置。无须专门调节凸轮轴调节器(如图1-26中3),因为发动机垂直时,调节器会自动将凸轮轴调节至基本位置。
    ④按照拆卸的相反顺序进行安装。
    ⑤发动机运转时,汽车有自行移动造成事故的风险。汽车启动期间或工作在运转的发动机附近时,有导致撞伤和灼伤的风险。执行发动机测试运转,检查发动机是否工作正常及是否泄漏。固定好汽车,防止其自行移动。穿上封闭且紧身的工作服。切忌接触高温或旋转的部件。
