通用以下车型：
    2013～2015年奔驰S500L（W222）（4.7L M278）。
（一）专用工具
（1）套筒271 589 0010 00，如图1-58。

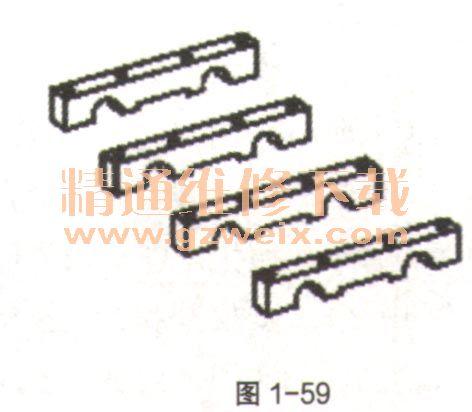

 （2）固定装置276 589 0140 00，如图1-59。

 （3）模板278 589 00 23 00，如图1-60。

（二）拆卸／安装凸轮轴
（1）图1-61为右侧汽缸盖，M278发动机。
    在拆卸、安装或校准发动机罩、车门、行李箱盖／车厢后门或滑动天窗时有轧伤或夹伤手指的风险。部件移动时，肢体不能进入机器的工作范围。
    （2）拆卸／安装。
    ①通过曲轴中央螺栓沿发动机转动方向将发动机转到1号汽缸点火上止点（TDC）后40°曲轴转角（CA）处。
    ②拆下相应的汽缸盖罩。
    ③将压紧工具安装到凸轮轴（如图1-61中4）上。拆下压紧工具，然后检查或设置凸轮轴（如图1-61中4）的基本位置。

    ④拆下相应的链条张紧器。
    ⑤松开控制阀（如图1-61中2），然后拆下。必须用机油润滑控制阀（如图1-61中2）的螺纹和螺栓头接触面。必须按照扭矩连续均匀地拧紧控制阀（如图1-61中2）。要松开和拧紧控制阀（如图1-61中2），必须由助手用Torx T60将凸轮轴（如图1-61中4）在后端反向固定。
    ⑥将凸轮轴调节器（如图1-61中1）从凸轮轴（如图1-61中4）上拆下。凸轮轴调节器（如图1-61中1）不得相互混淆。如有必要，则进行标记。
    ⑦从凸轮轴调节器（如图1-61中1）上拆下正时链（如图1-61中3）。首先将右侧正时链（如图1-61中3）安装到进气凸轮轴的凸轮轴调节器（如图1-61中1）上，然后再安装到排气凸轮轴的凸轮轴调节器（如图1-61中1）上。首先将左侧正时链（如图1-61中3）安装到排气凸轮轴的凸轮轴调节器（如图1-61中1）上，然后再安装到进气凸轮轴的凸轮轴调节器（如图1-61中1）上。
    ⑧按照拆卸的相反顺序进行安装。
    ⑨发动机运转时，汽车可能会自行启动而造成事故。发动机启动或运转期间，在附近工作存在导致擦伤和烧伤的风险。执行发动机试运行，然后检查发动机的功能性。固定好车辆，以防其自行移动。穿上封闭且贴身的工作服。切勿接触高温或旋转的部件。
