2013~2015年奔驰G500(W463)(5.5L M273)发动机正时校对方法
来源:本站整理  作者:佚名  2018-08-21 08:38:03

    (二)检查凸轮轴的基本位置

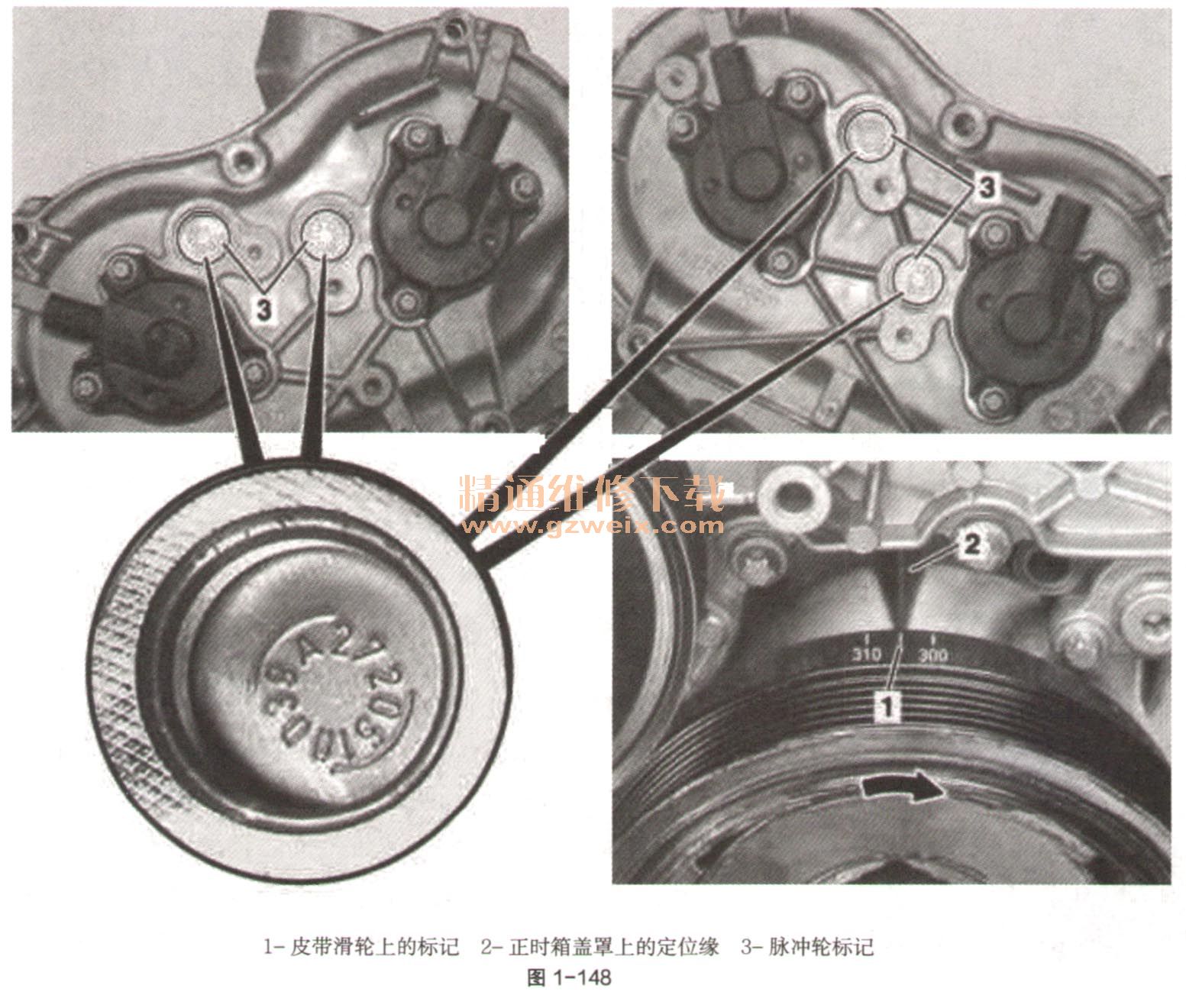

    (1)发动机正时标记如图1-148。

    (2)拆卸/安装。
    在拆卸、安装或校准发动机罩、车门、行李箱盖、车厢后门或滑动天窗时有夹伤或压伤手指的危险。确保肢体远离运动的部件。
    ①拆下空气滤清器外壳。
    ②拆下凸轮轴霍尔传感器。
    ③沿发动机运转方向(如图1-148中箭头)将发动机曲轴转至点火上止点(点火TDC)前55°曲轴转角(皮带轮上的305°标记)处,然后检查凸轮轴的基本位置。皮带轮上的标记(如图1-148中1) (305°)必须与正时箱盖罩的定位缘(如图1-148中2)对齐,且脉冲轮上的标记(如图1-148中3)必须位于传感器孔的中央。如有必要,在拆卸/安装凸轮轴调节器时设定凸轮轴的基本位置。
    ④反序安装。
    ⑤执行发动机测试运转,并检查发动机是否泄漏。

相关资料:2018年5月奔驰维修系统WIS
