2015年后宝马218i(F45)(1.5T B38)发动机正时校对方法
来源:本站整理  作者:佚名  2018-09-05 10:44:54

 (一)拆卸和安装或更换进气和排气调整装置
   (1)需要的专用工具:2 358 122、119 340、009460和116480。
   (2)需要的准备工作。
    ①拆卸汽缸盖罩。
    ②检查配气相位。
    ③拆下废气触媒转换器。
   (3)拆卸。

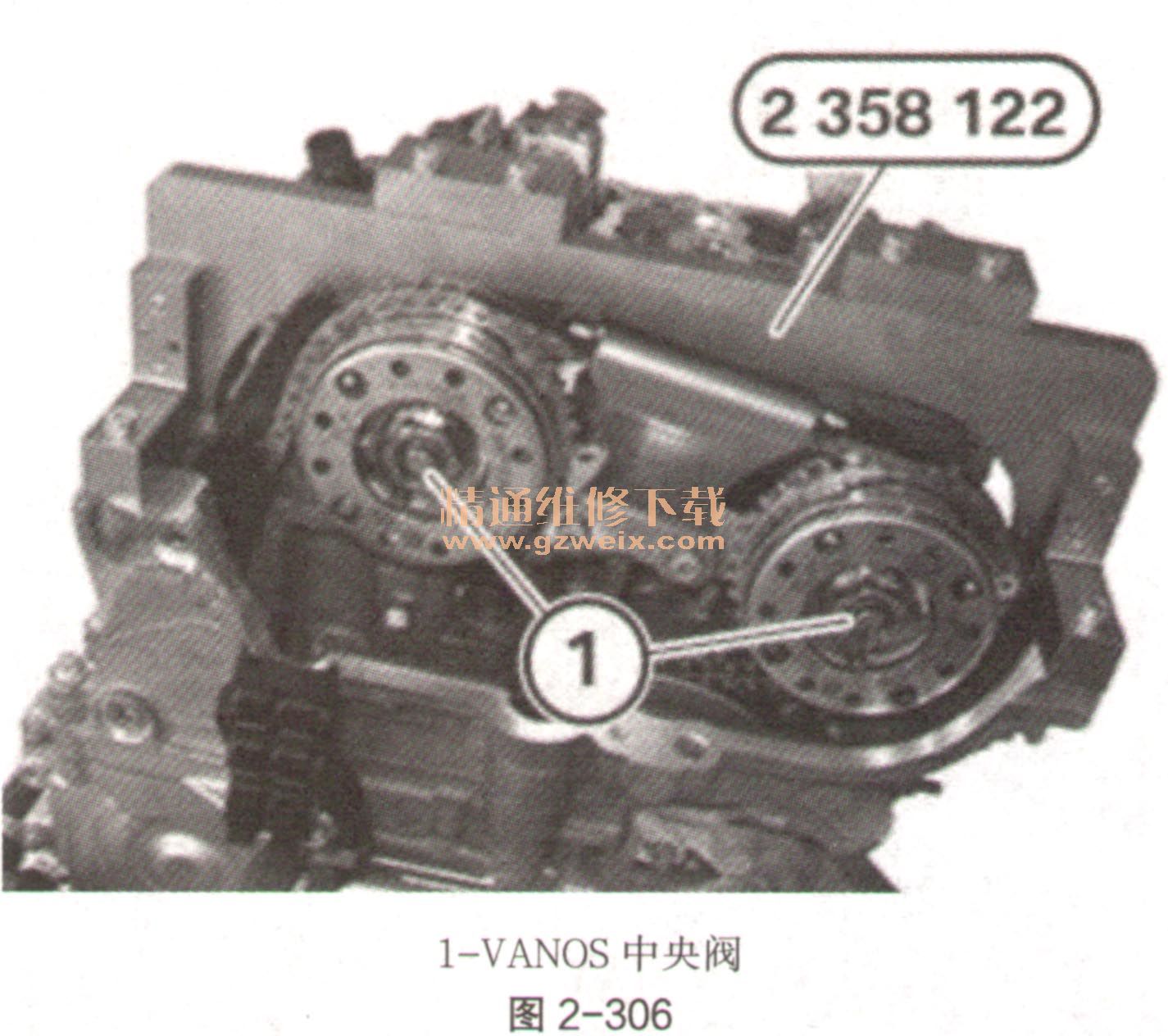

    ① VANOS中央阀(如图2-306中1)仅在已安装专用工具2358122时松开。如需正确安装,请参见维修说明检查配气相位。

    ②松开排气调整装置的VANOS中央阀(如图2-307中1)。

    ③松开进气调整装置的VANOS中央阀(如图2-308中1)。

    ④拆下专用工具119340,如图2-309。随时准备好抹布,松开螺栓连接之后,会流出少量机油,确保发动机机油不会流到皮带传动机构上。

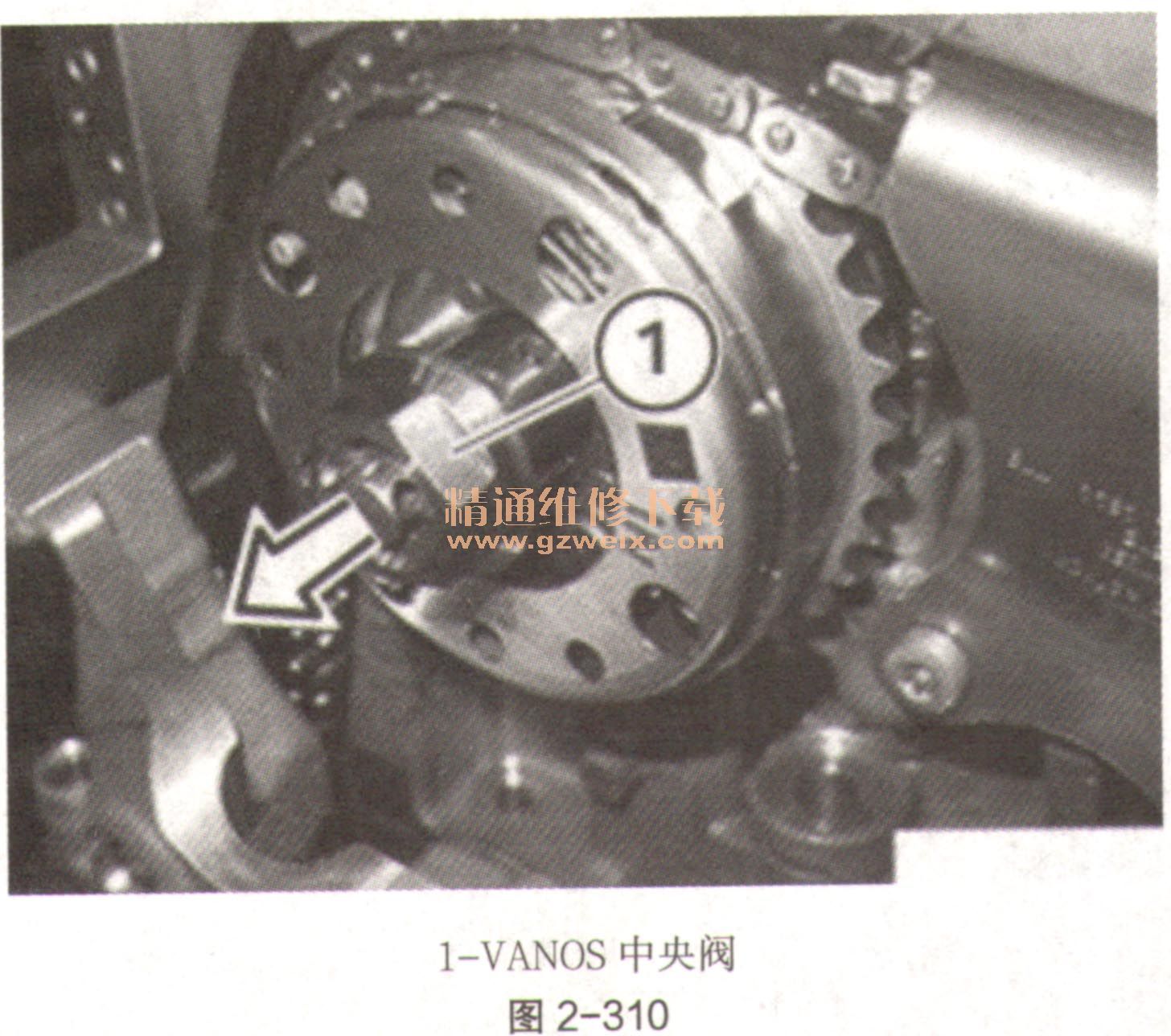

    ⑤拆下进气侧的VANOS中央阀(如图2-310中1)。

    ⑥将进气调整装置(如图2-311中1)从进气凸轮轴上拆下。将进气调整装置(如图3-311中1)倾斜向下抽出。

    ⑦拆下排气侧的VANOS中央阀(如图2-312中1)。

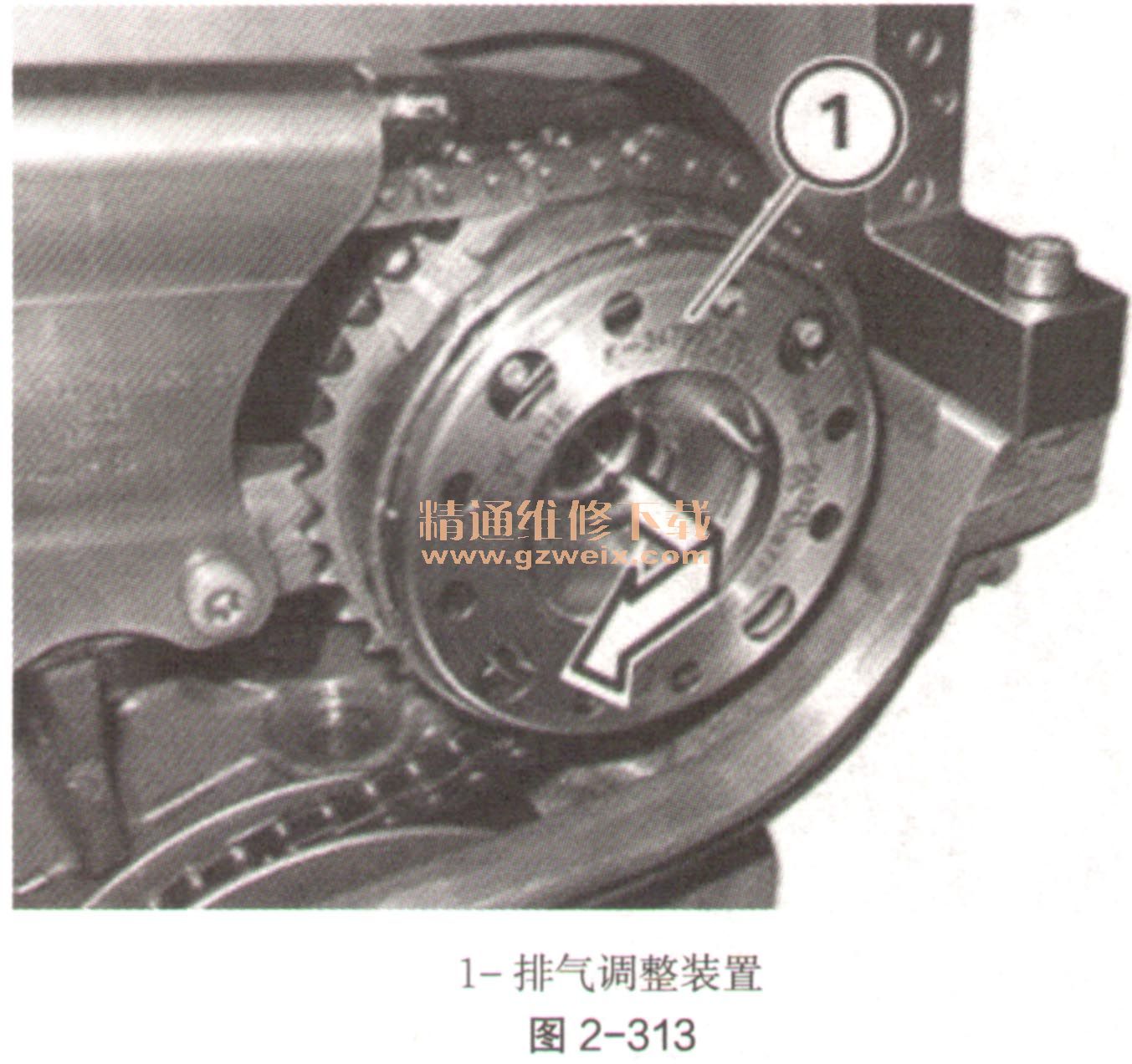

    ⑧将排气调整装置(如图2-313中1)从排气凸轮轴上拆下。将排气调整装置(如图2-313中1)倾斜向下抽出。
