（四）调整凸轮轴的配气相位
     （1）需要的专用工具：11 9 340、00 9 4602 358 122、2 288 380和116480。发动机有损坏危险，务必遵守配气相位检查和调整的相关提示。
     （2）需要的准备工作。
    ①拆下废气触媒转换器。
    ②检查配气相位。
   （3）调整方法。

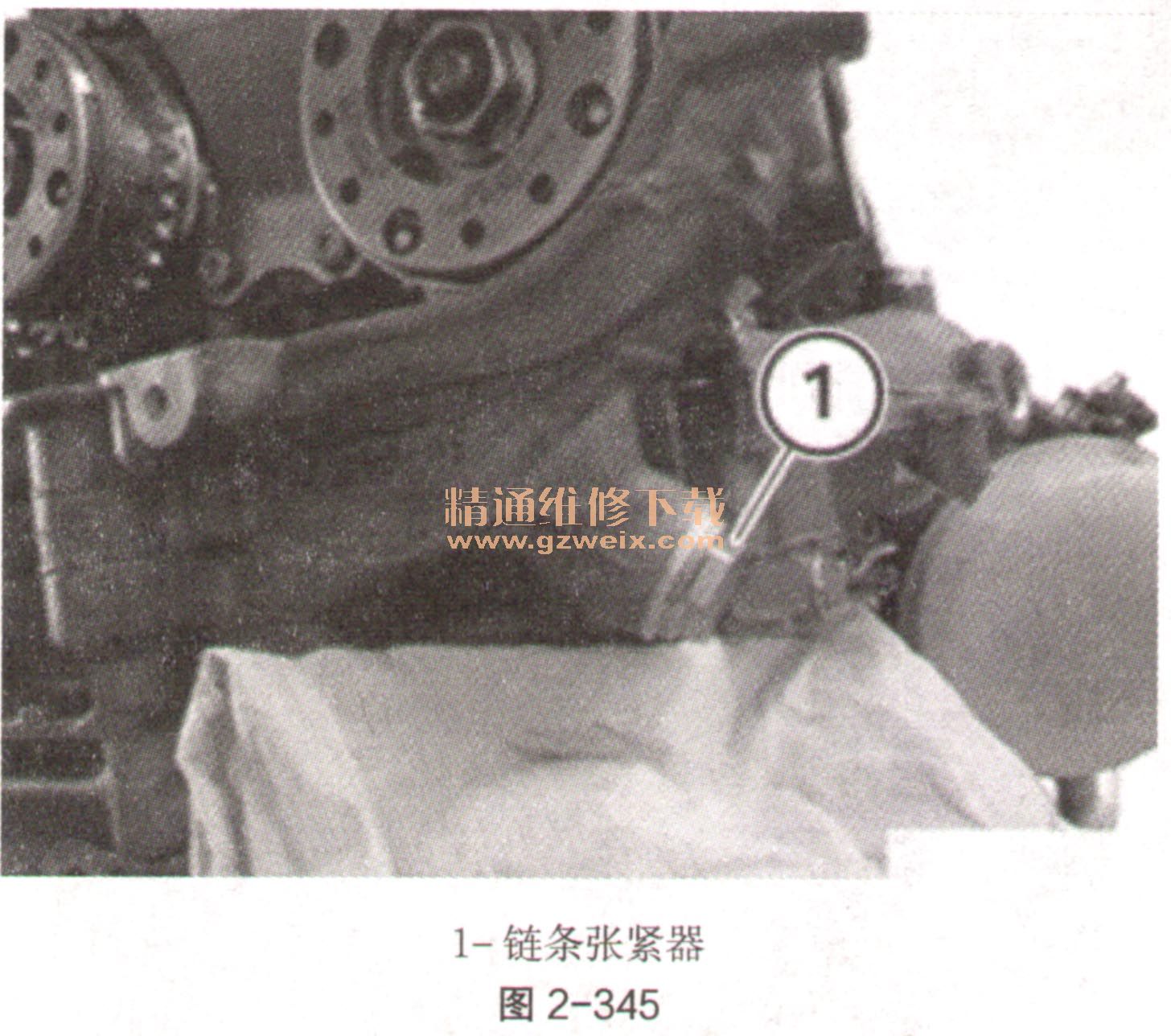

    ①松开链条张紧器（如图2-345中1）。随时准备好抹布，松开螺栓连接之后，会流出少量机油。在售后服务中，必须在链条张紧器装配时安装一个新密封环。

    ②将专用工具11 9 340（如图2-346）旋入汽缸盖。用专用7:具009460将正时链预紧至0.6N·m。

    ③如果不能安装专用工具2 358 122（如图2-347），那么必须重新调整配气相位。用开门扳手固定在相应凸轮轴的双平面段上，松开VANOS中央阀（如图2-347中1）。

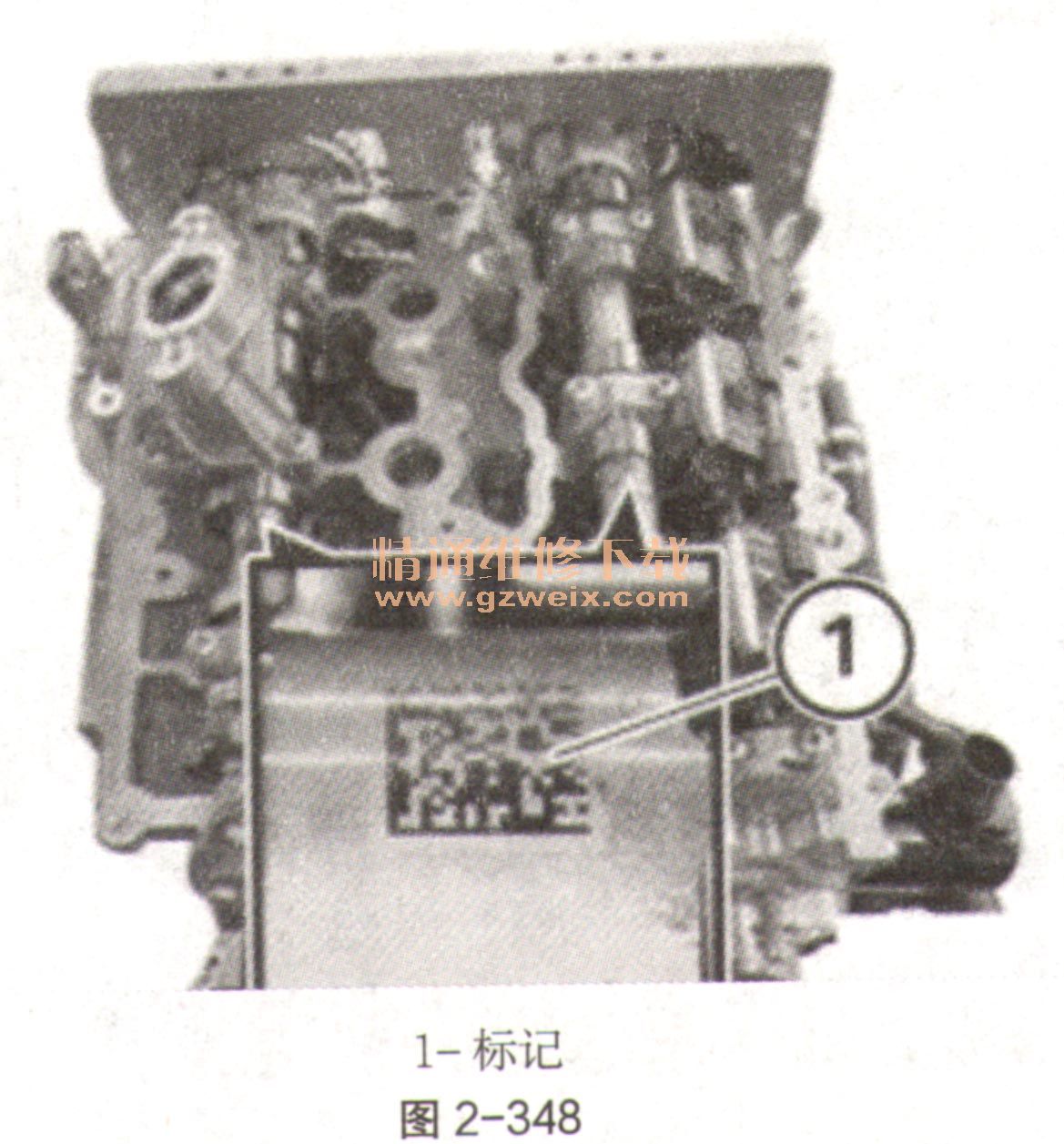

    ④将2个凸轮轴旋转到位。进气和排气凸轮轴上的标记（如图2-348中1）可以从上方读取。

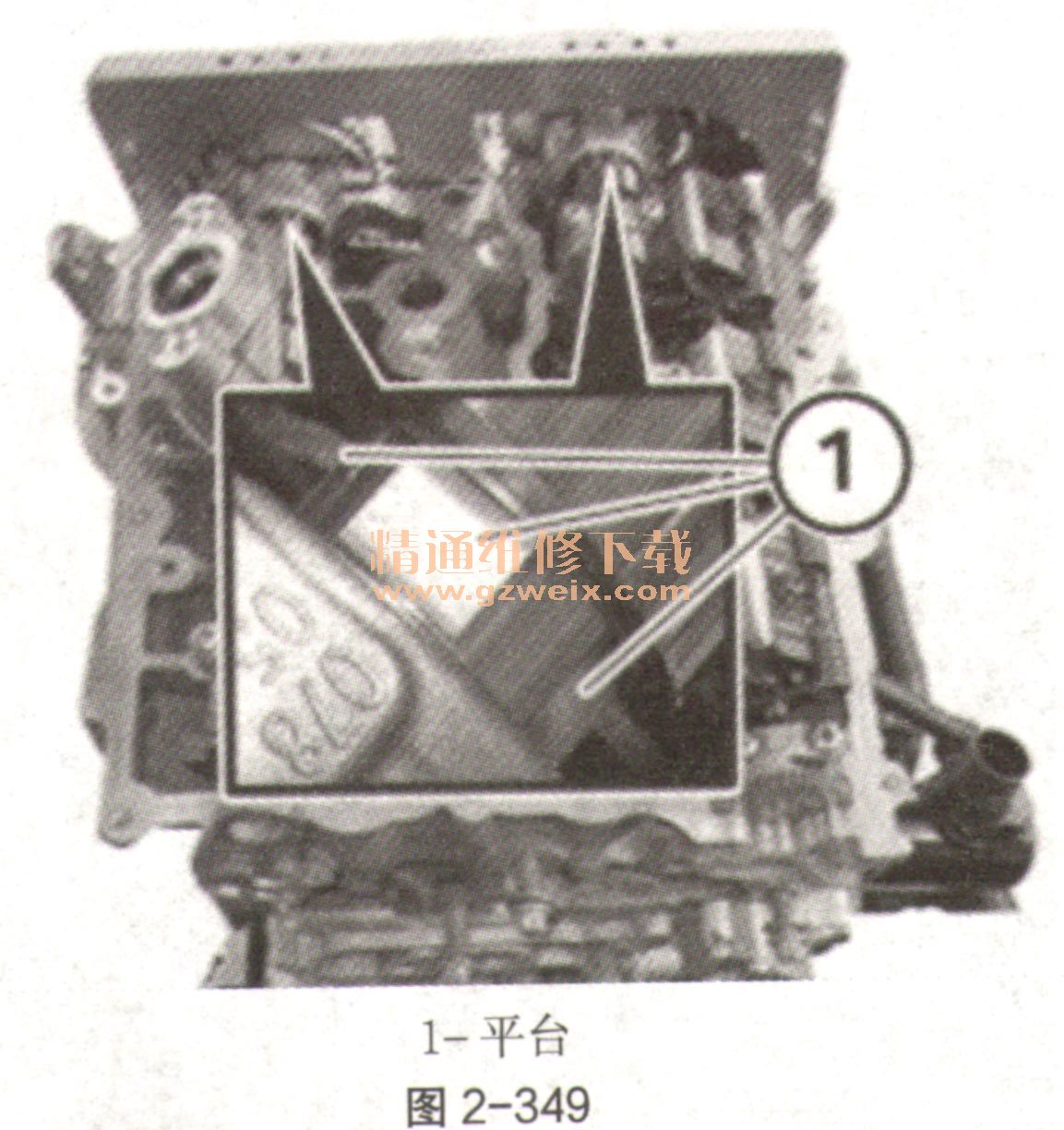

    ⑤进气和排气凸轮轴上的平台（如图2-349中1）朝上部。

    ⑥将底架（如图2-350中1）用螺栓（如图2-350中2）固定在汽缸盖上。量规（如图2-350中3）利用凹口定位在排气凸轮轴的双平面段上。量规（如图2-350中3）利用螺栓（如图2-350中5）固定在底架上。量规（如图2-350中4）利用凹口定位在进气凸轮轴的双平面段上。量规（如图2-350中4）利用螺栓（如图2-350中5）固定在底架上。

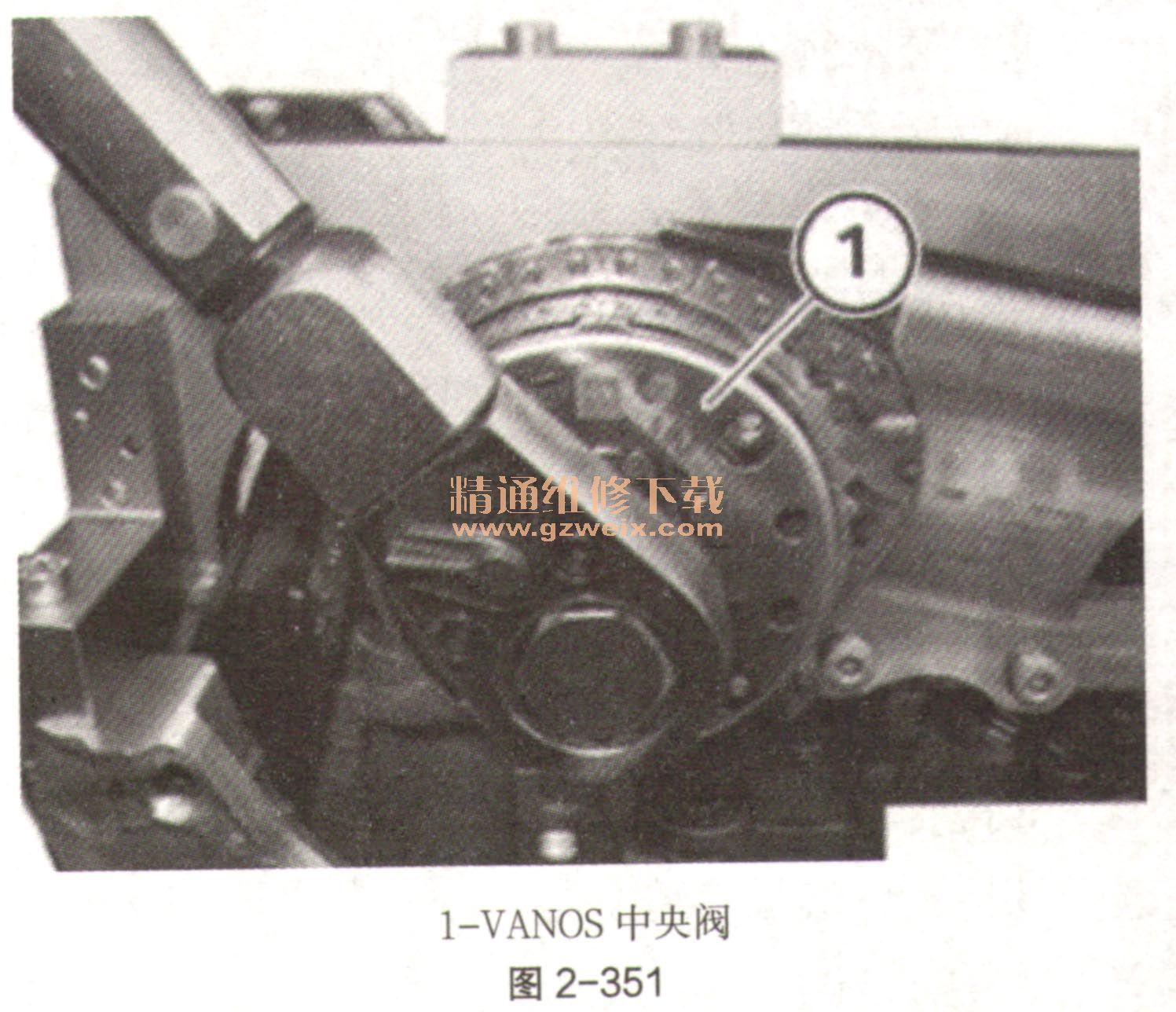

    ⑦拧紧进气调整装置VANOS中央阀（如图2-351中1）。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-352中1）。移开专用工具2 288 380和2 358 122。

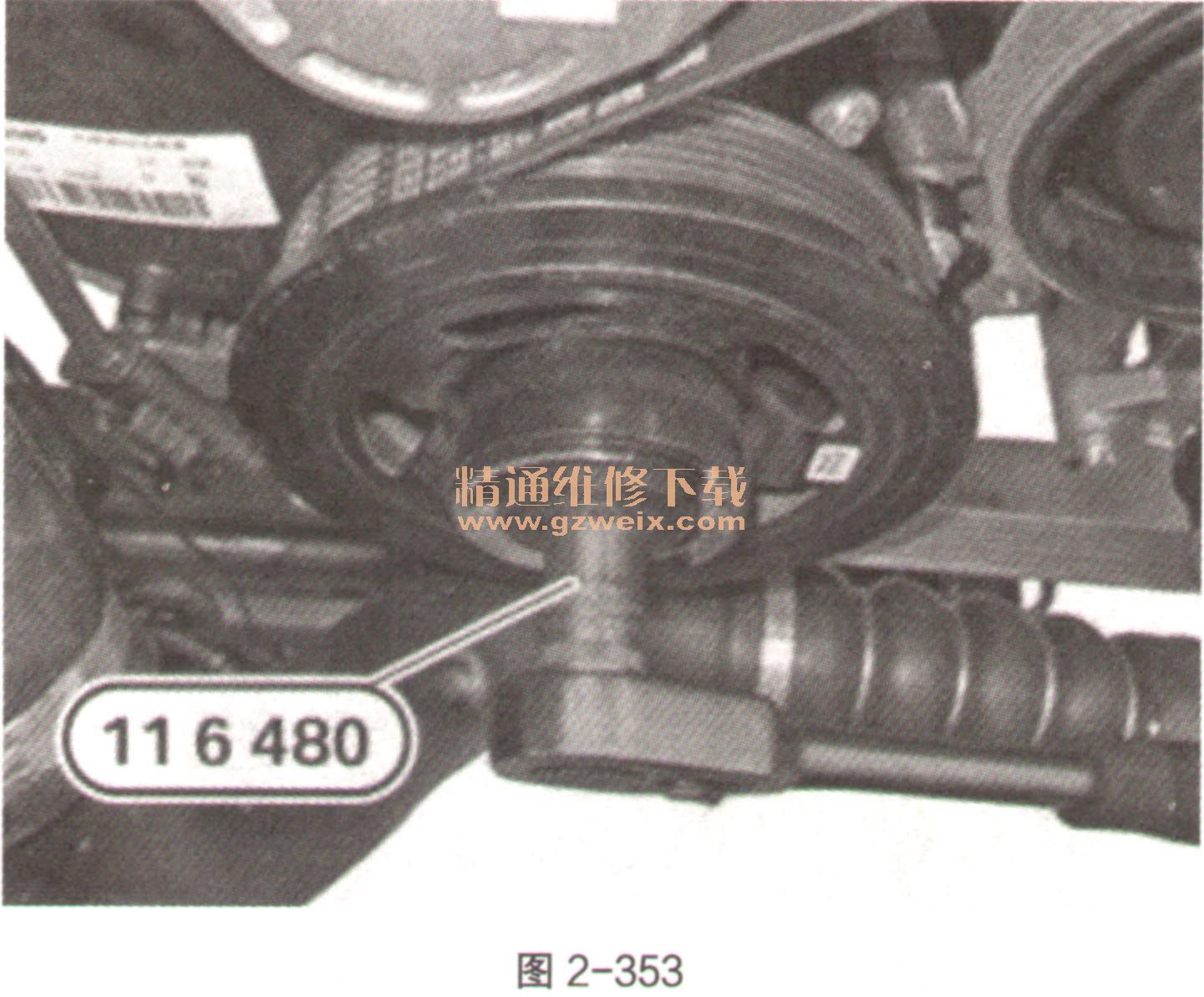

    ⑨用专用工具116480（如图2-353）沿发动机旋转方向将发动机转动2次。注意：不往回旋转发动机。

    ⑩检查凸轮轴的配气相位。
    11安装链条张紧器活塞。
    12安装废气触媒转换器。
    13安装汽缸盖罩。
    14安装右前轮罩饰板。
