（4）安装。

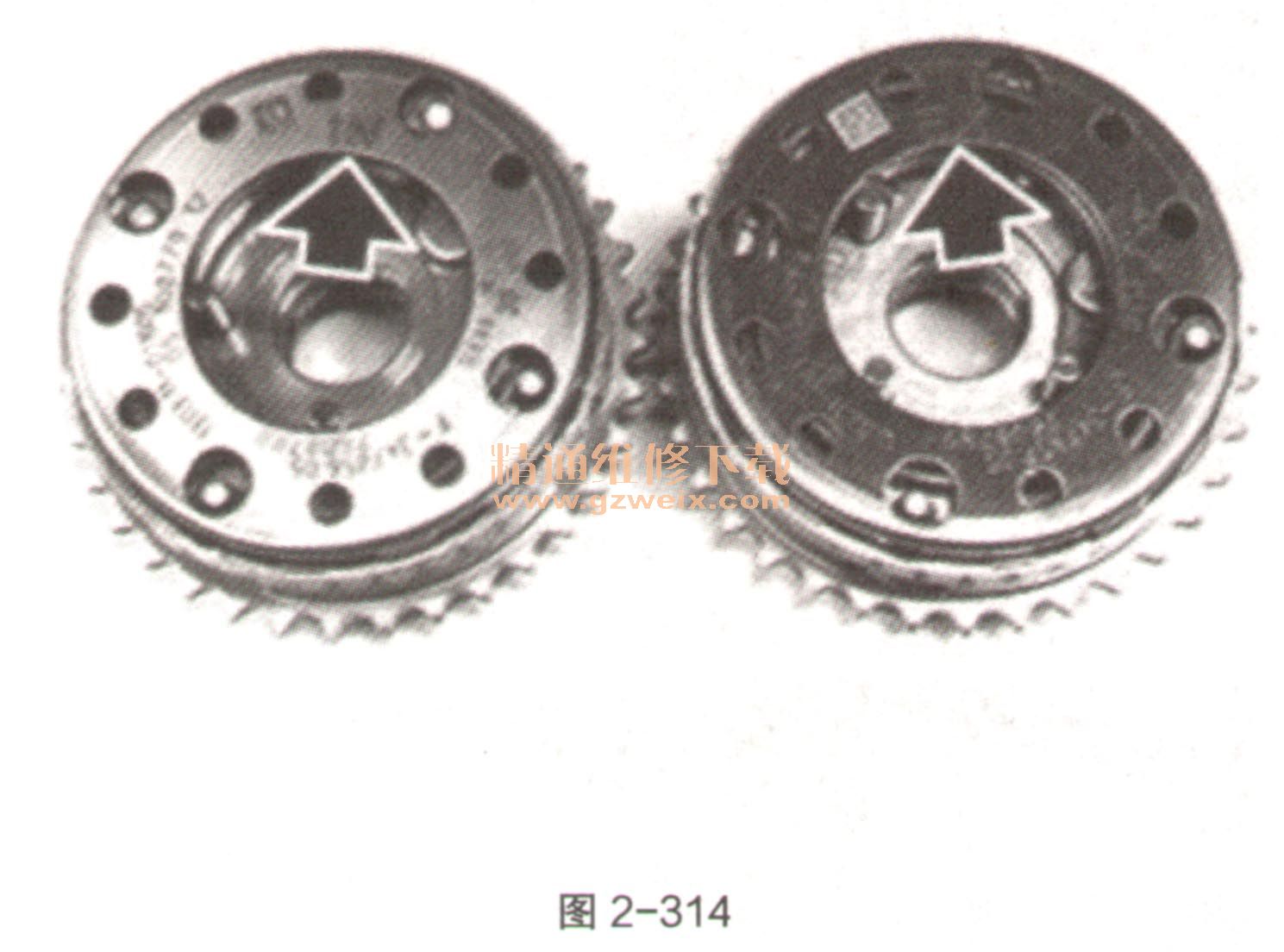

    ①进气和排气调整装置有混淆危险，小心发动机损坏。进气和排气调整装置是不同的。排气凸轮轴的VANOS标有EX，进气凸轮轴的VANOS标有IN，如图2-314。

    ②将进气调整装置（如图2-315中1）插入正时链（如图2-315中2），并定位在进气凸轮轴（如图2-315中3）上。

    ③拧紧进气侧的VANOS中央阀（如图3-316中1）。

    ④将排气调整装置（如图2-317中1）插入正时链（如图2-317中2），并定位在排气凸轮轴（如图2-317中3）上。

    ⑤拧紧排气侧的VANOS中央阀（如图2-318中1）。

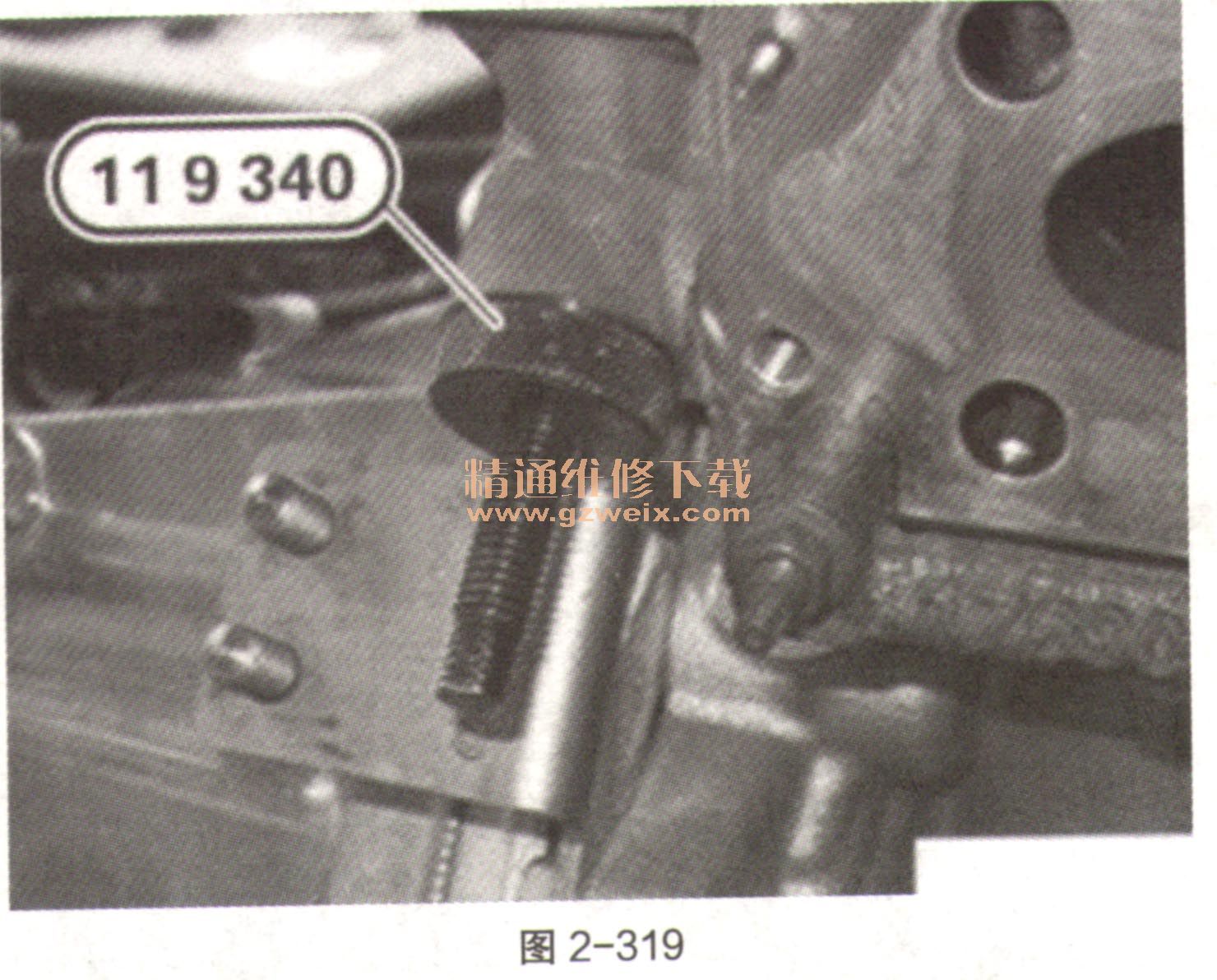

    ⑥将专用工具11 9 340（如图2-319）旋入汽缸盖。用专用工具009460将正时链预紧至0.6N·m。

    ⑦拧紧进气调整装置VANOS中央阀（如图2-320中1）。

    ⑧拧紧排气调整装置VANOS中央阀（如图2-321中1）。

    ⑨去除所有专用工具。用专用工具116480沿发动机旋转方向将发动机转动2次。不要让发动机反向旋转。
    ⑩检查配气相位。
    11安装废气触媒转换器。
    12安装汽缸盖罩。
