1．正时链单元部件分解

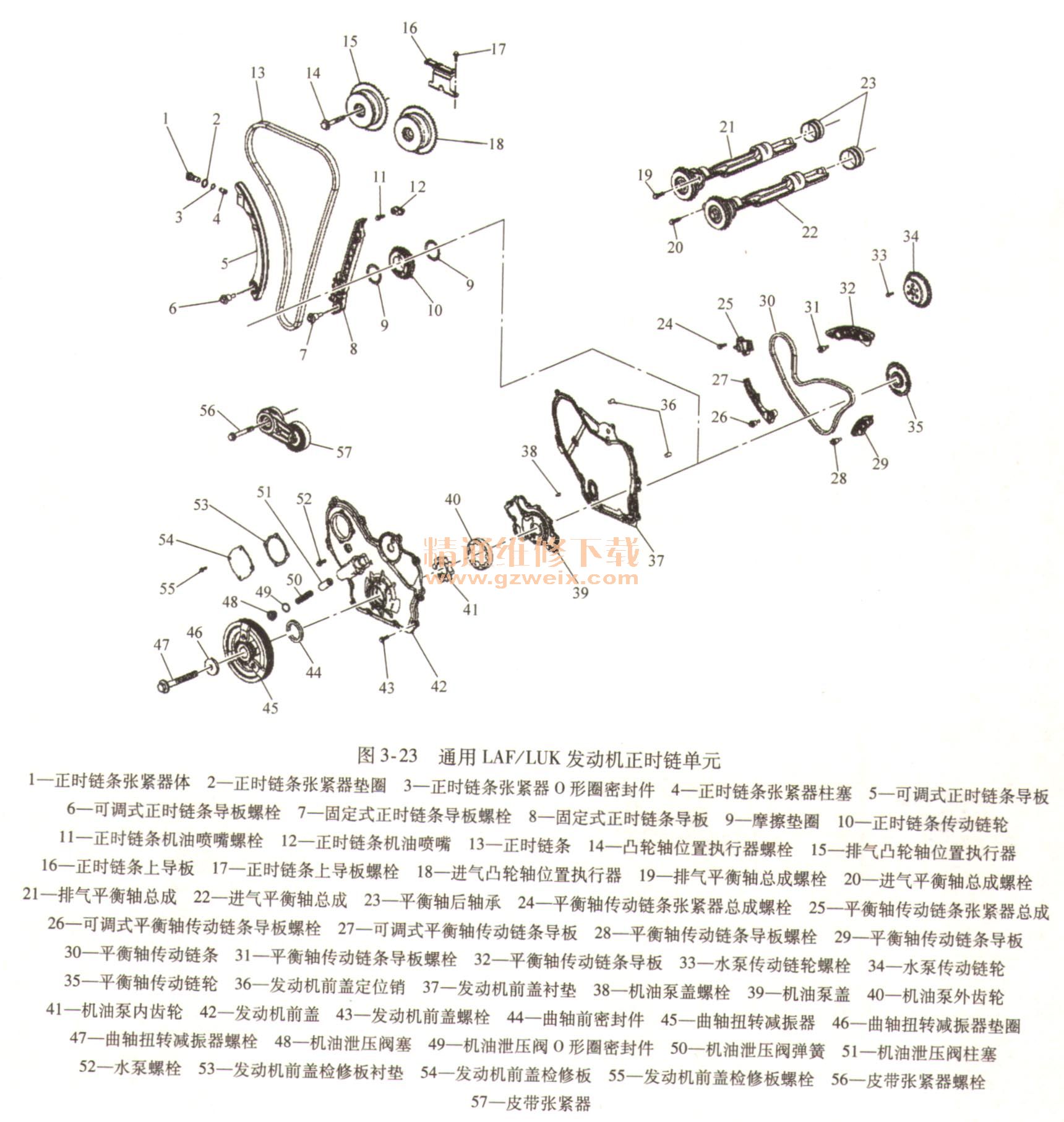

    发动机正时链单元部件如图3-23所示。

    2．正时链单元拆卸步骤
    1）拆下凸轮轴盖。
    2）拆下1号气缸火花塞。
    3）向发动机旋转的方向顺时针转动曲轴，直到1号活塞处于排气行程的上止点（TDC）。
    4）拆下发动机前盖。
    5）拆下正时链条上导板螺栓和导板。在拆下正时链条之前，必须拆下正时链条张紧器以释放链条的张力。如果不这样做，正时链将倾斜并且难以拆下。
    6）拆下正时链条张紧器。
    7）在排气凸轮轴六角头上安装1把24mm呆扳手，以便支撑凸轮轴。
    8）拆下并废弃排气凸轮轴执行器螺栓。
    9）从凸轮轴和正时链条拆下排气凸轮轴执行器。
    10）拆下正时链条张紧器导板螺栓和导板。
    11）拆下固定式正时链条导板检修塞。
    12）拆下固定式正时链条导板螺栓和导板。
    13）在进气凸轮轴六角头上安装1把24mm呆扳手，以便支撑凸轮轴。
    14）拆下并废弃进气凸轮轴执行器螺栓。
    15）通过气缸盖顶部，拆下进气凸轮轴执行器和正时链条。
