2011~2015别克君越2. 0T LDK发动机正时校对方法
来源:本站整理  作者:佚名  2019-01-31 14:51:52

    1.正时链单元部件分解

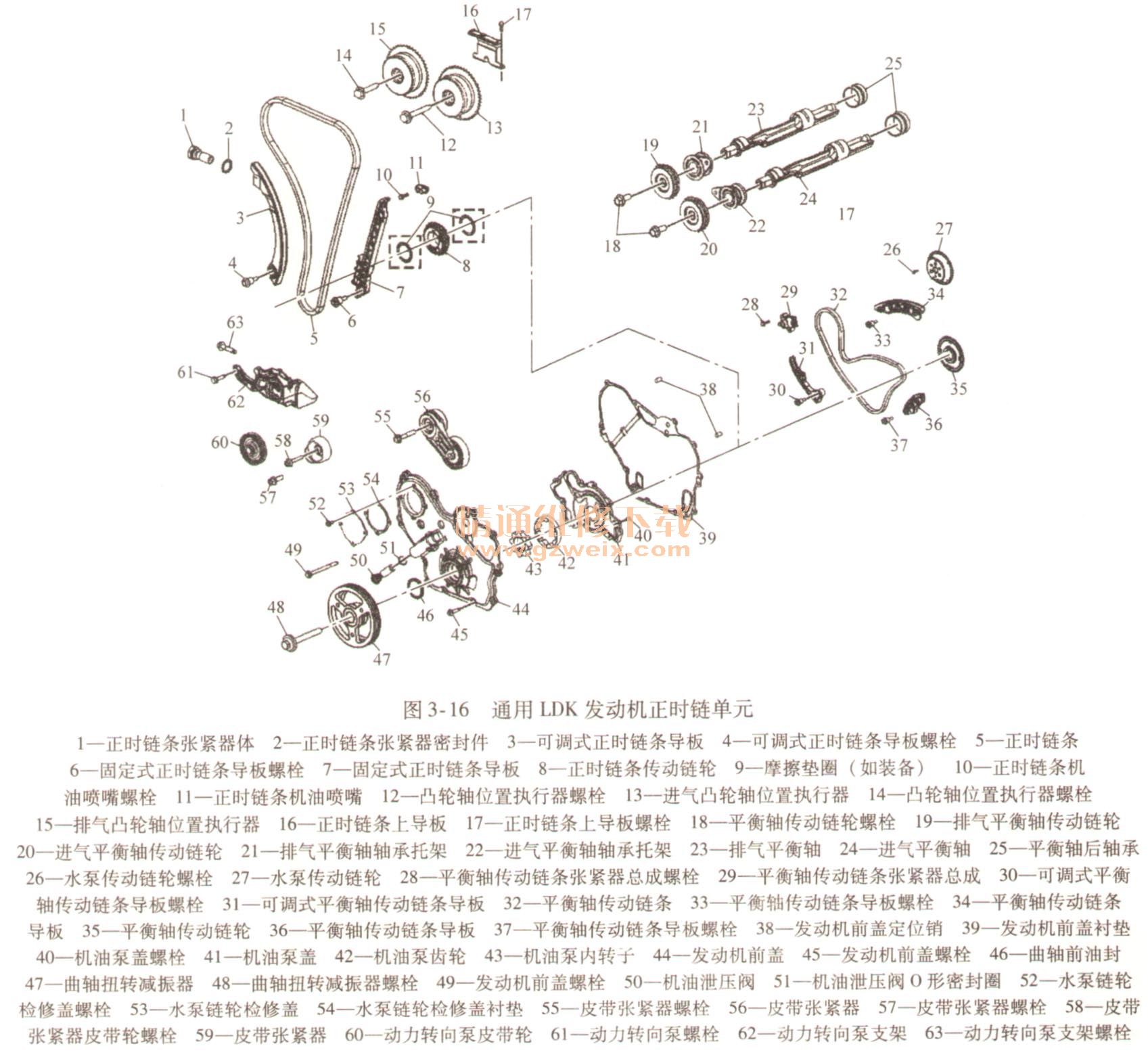

    发动机正时链单元部件如图3-16所示。

    2.正时链单元安装步骤
    注意:发动机已设置正时上止点排气行程。
    1)确保进气凸轮轴槽口2位于5点钟位置,且排气凸轮轴槽口1位于7点钟位置。1号活塞应位于上止点(TDC)位置,曲轴键位于12点钟位置。如图3-17所示。

    2)安装摩擦垫圈1(若装备)。
    3)将正时链条传动链轮3安装至曲轴上,正时标记2在5点钟位置,且链轮前部朝外。
    4)若装备,安装其余的摩擦垫圈1。以上均见图3-17。
    特别注意:正时链条上有3节彩色链节。2节链节是一样的颜色,1节链节是特殊颜色。执行以下程序以将链节对准执行器。定位链条,使彩色链节可见。务必使用新的执行器螺栓。

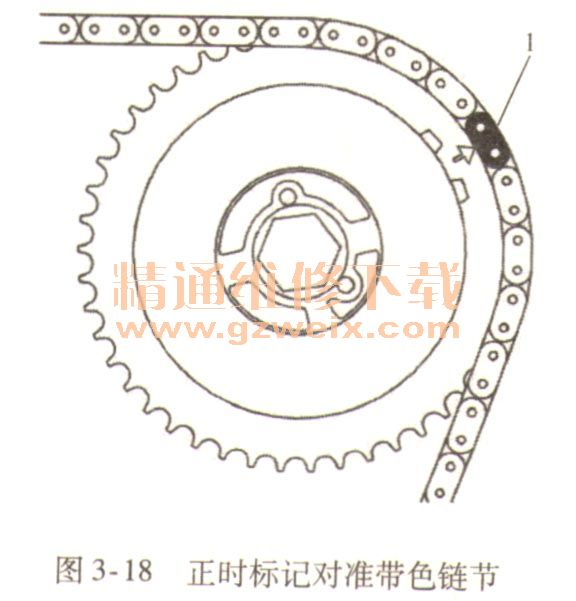

    5)正时标记对准有特殊颜色的链节1,将进气凸轮轴执行器装配到正时链条上,见图3-18。

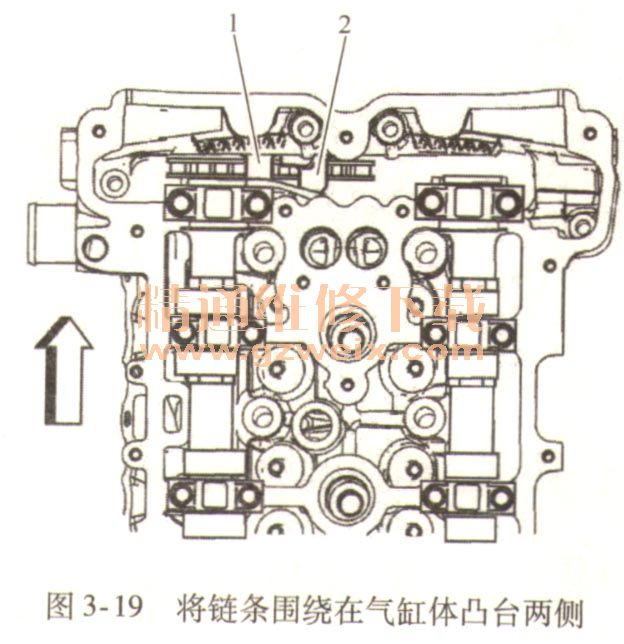

    6)降下正时链条,穿过气缸盖的开口。心并确保链条围绕在气缸体凸台1、2的两侧,图3-19。

    7)定位销对准凸轮轴槽,同时将进气凸轮轴执行器安装在进气凸轮轴上。
    8)用手拧紧新的进气凸轮轴执行器螺栓。
    9)将正时链条包绕在曲轴链轮上,将第一节相同颜色的链节1对准曲轴链轮上的正时标记,大约在5点钟位置,见图3-20。

[1] [2]  下一页
