2016年艾瑞泽7 1. 6L E4G16发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2019-02-10 11:53:03

1．正时链单元部件分解

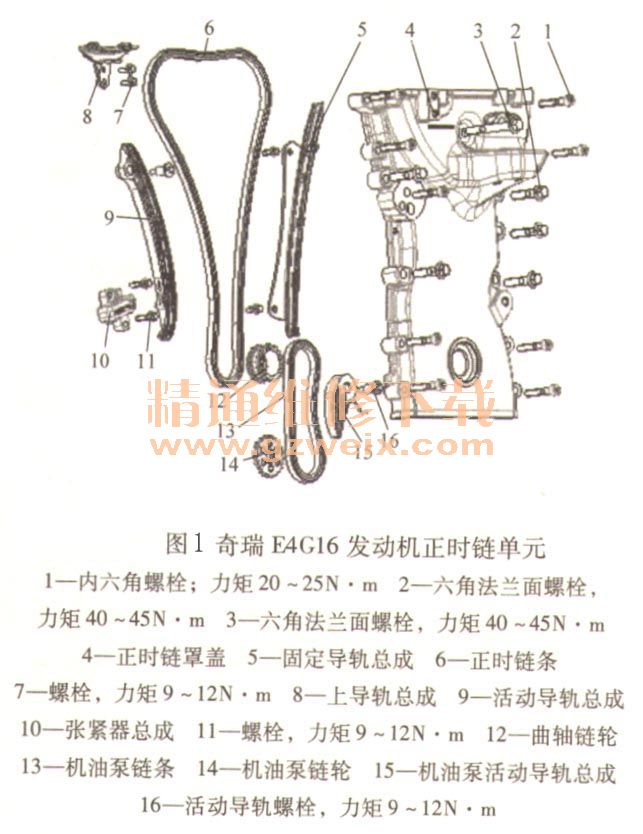

发动机正时链单元部件如图1所示。

    2．发动机正时校对方法
    1）拆卸缸体进气侧正时用塞，见图2。

    2）转动曲轴，对准曲轴正时定位销孔和缸体进气侧对正时螺纹孔。
    3）将曲轴正时定位销通过缸体上进气侧的螺纹孔装在缸体上，定位销的前端插在曲轴平衡块上的定位孔内，见图3。

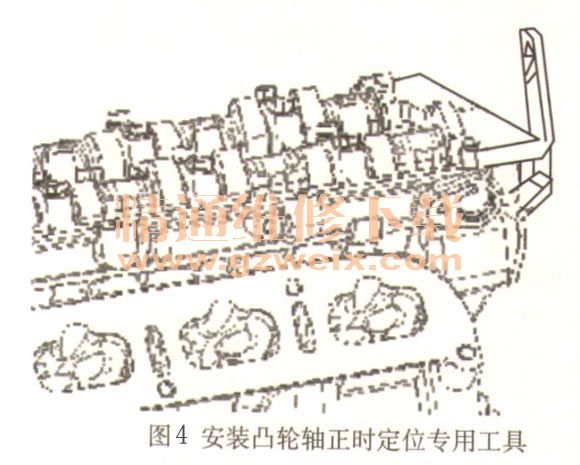

    4）将凸轮轴正时定位专用工具放置在缸盖上平面的后部，用呆扳手轴正时定位专用工具水平地卡入两个凸轮轴后端卡槽中，见图4。
