3．正时链单元安装步骤
    1）安装平衡轴链条组件。

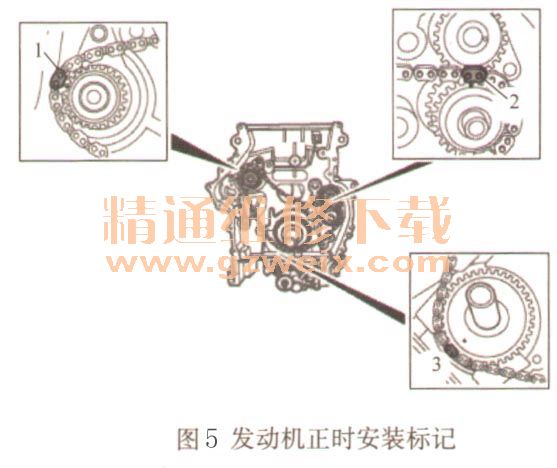

    ①安装平衡轴链条组件，同时转动曲轴或平衡轴，使平衡轴链条上的三个标记1（蓝色链节）与平衡轴1记号（齿上一圆点）对齐，2（蓝色链节）与平衡轴2记号（齿上一圆点）对齐，3（黄色链节）与平衡轴驱动链轮记号（面上一圆点）对齐，见图5。

    ②安装平衡轴链条导向轨，并紧固平衡轴链条导向轨5颗固定螺栓。力矩：22. 5 N·m。注意平衡轴链条张紧轨螺栓需涂厌氧型螺纹锁固胶（乐泰243）。
    ③安装并紧固平衡轴链条张紧器，见图6。力矩：85N·m。

    2）安装机油泵链条组件。
    ①安装曲轴链轮。注意曲轴正时链轮1上有凸齿定位记号和平衡轴驱动链轮2上的凹槽相对插入以确保安装到位，见图7。

    ②安装机油泵链条。
    ③安装机油泵链条张紧轨及机油泵链条张紧轨螺栓，螺栓需涂厌氧型螺纹锁固胶（乐泰243）。力矩：22.5N·m。
    3）安装正时链条。
    ①确认正时链条组件上的3个正时标记外链节。注意机油泵链条上共有两个正时标记外链节，其中两个正时标记外链节（黄色）与机油泵链轮正时记号对齐；一个正时标记外链节（黄色）与曲轴油泵链轮正时记号对齐。
    ②安装正时链条组件使链条的正时标记1外链节对正排气VVT链轮正时记号（齿中间有一圆点），使链条的正时标记2外链节对正进气VVT链轮正时记号（齿中间有一点），使链条的正时标记3对正曲轴正时链轮记号（曲轴链轮平面上一圆点），见图8。

    注意：正时链条上共有三个正时标记外链节，其中两个正时标记外链节（之间相差10个链节）与进排气VVT链轮正时记号对齐。
    注意：如果进排气VVT链轮正时记号对齐困难，可转动凸轮轴使其对齐。
    ③安装正时链条上导向轨。注意如果正时链条上导向轨，可以逆时针转动进气凸轮轴使正时链条放松。
    ④安装并紧固正时链条定导向轨上的固定螺栓和正时链条张紧轨上的固定螺栓。力矩：22.5N·m。
    4）安装正时链条张紧器，并紧固2颗固定螺栓。力矩：10.5N·m。注意拔出张紧器锁止销专用工具。
    5）安装正时链罩。
    ①安装正时链罩周边的25个正时链罩紧固螺栓，但先不要拧紧。注意按照先中间后两边的顺序，分两次拧紧螺栓。力矩：第一次：10N·m；第二次：22.5N·m。
    ②安装正时链罩隔音罩及正时链罩中间的3个固定螺栓。
