2016年吉利帝豪GS 1. 8L 4G18发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-20 10:28:18

    1.正时链单元拆卸步骤
    1)断开蓄电池负极电缆。
    2)拆卸正时链罩。
    3)拆卸正时链条张紧器组件。
    4)拆卸正时链条张紧轨组件上的固定螺栓,并取下正时链条张紧轨组件。
    5)拆卸正时链条导向轨组件上的固定螺栓,并取下正时链条导向轨组件。
    6)取下正时链条。
    注意:取下正时链条后,不要再转动曲轴和凸轮轴,防止活塞顶到气门。
    2.正时链单元安装步骤
    1)确认正时链条上的3个黄色链节,第2个黄色链节和第3个黄色链节之间相隔6个链节,见图1。

    2)转动进气凸轮轴和排气凸轮轴使链轮上的正时记号朝正上方,即1缸第1个进、排气凸轮桃尖向内约成90°夹角。安装正时链条,使链条的第2个正时标记外链节(黄色)对正进气VVT驱动器正时记号;使链条的第3个正时标记外链节(黄色)对正排气VVT驱动器正时记号,见图2。

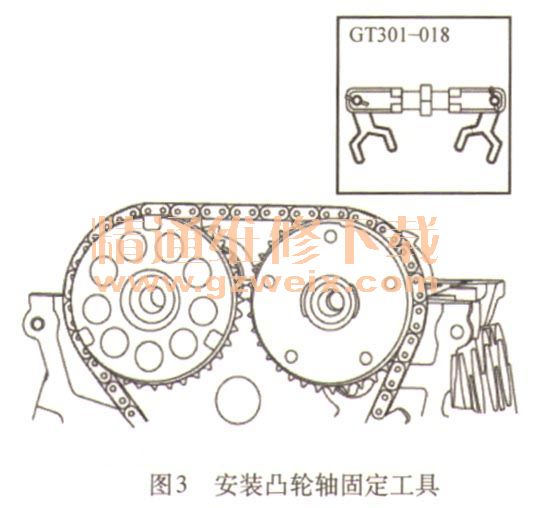

    3)安装凸轮轴专用工具GT301-018固定凸轮轴,见图3。

    4)转动曲轴使曲轴上的半圆键对准机油泵上的圆点,即1缸压缩行程上止点位置,见图4。

    5)安装正时链条,使第1个正时标记外链节(黄色)对正曲轴正时链轮正时记号,见图5。

    6)安装好后请在进排气链轮上做好装配记号,以便在取下正时链条张紧器维修工具后再次确认正时记号。
    7)安装正时链条导向轨组件,并紧固固定螺栓。力矩:10N·m。
    8)安装正时链条张紧轨组件,并紧固固定螺栓。力矩:10N·m,见图6。

    9)安装正时链条张紧器组件。
    10)安装正时链罩。
    11)连接蓄电池负极电缆。
