2007~2013年福特蒙迪欧2.3L MI4发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-20 09:16:07

    1.正时链单元拆解
    说明:曲轴、曲轴链轮和带轮通过摩擦固定在一起,在各个部件上的凸缘面之间使用了菱形垫圈。因此,如果松开带轮,曲轴链轮也就被松开。所以,每次拆下减振器时,必须重新调整发动机点火正时。否则会导致发动机严重损坏。
    1)变速器挂人空挡,将车辆放置在举升机上。
    2)拆下附件传动带和张紧轮。
    3)拆下发动机支承。
    4)拆下气门室盖。
    5)用曲轴带轮螺栓顺时针转动曲轴使一缸活塞置于TDC。如果一缸活塞没有置于上止点(TDC),会导致发动机损坏。只能沿正常转动方向转动发动机。
    6)如图6所示,将专用工具安装在各凸轮轴后部的槽内。专用工具303-465只能用于凸轮轴定位。用这个工具来防止发动机旋转会导致发动机损坏。注意凸轮轴正时槽是偏心的。如果不能安装专用工具,顺时针转动曲轴一整圈直到凸轮轴位置正确。

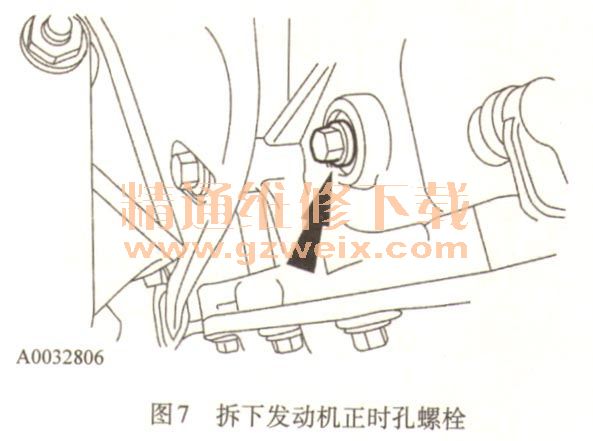

    7)拆下发动机正时孔螺栓,如图7所示。

    8)如图8所示,安装曲轴锁定专用工具。

    注意:只能沿正常转动方向转动发动机。在此步骤中安装专用工具能够防止发动机沿顺时针方向转动。
    9)安装曲轴轮固定专用工具,如图9所示。

    10)如图9所示,拆下曲轴带轮。拆下曲轴带轮螺栓和垫圈。拆下曲轴带轮。如果松开螺栓时没有将曲轴带轮固定在原位,则会导致损坏发动机。

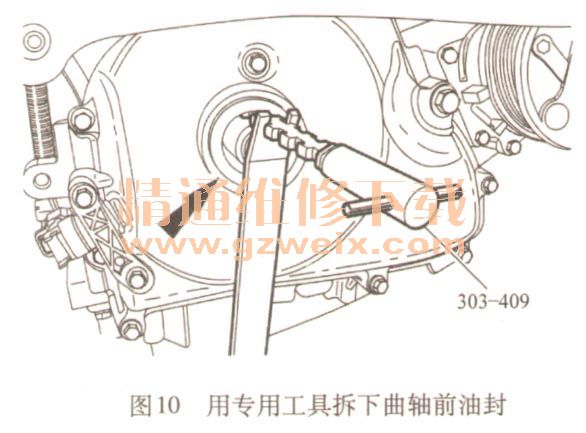

    11)如图10所示,使用专用工具,拆下曲轴前油封。拆卸密封时小心不要损坏发动机前盖或曲轴。

    12)如图11所示,拆下2个动力转向泵螺栓。

    13)拆下其余螺栓并将动力转向泵放到
    注意:动力转向压力管下的螺栓保留在动力转向泵上。
    14)拆下CKP传感器并丢弃。
    注意:只要拆下曲轴位置(CKP)传感器,就必须安装新部件,用新部件提供的定位夹具进行安装。
    15)拆下螺栓和发动机前盖。
    16)拆下正时链张紧器,如图12所示。

    ①压缩正时链张紧器,在孔中插人一个曲别针固定张紧器。
    ②拆下螺栓和正时链张紧器。
    17)拆下右正时链导向装置。
    18)如图13所示拆下正时链。

    19)拆下螺栓和左正时链导向装置。

[1] [2] [3]  下一页
