1．正时链单元部件分解

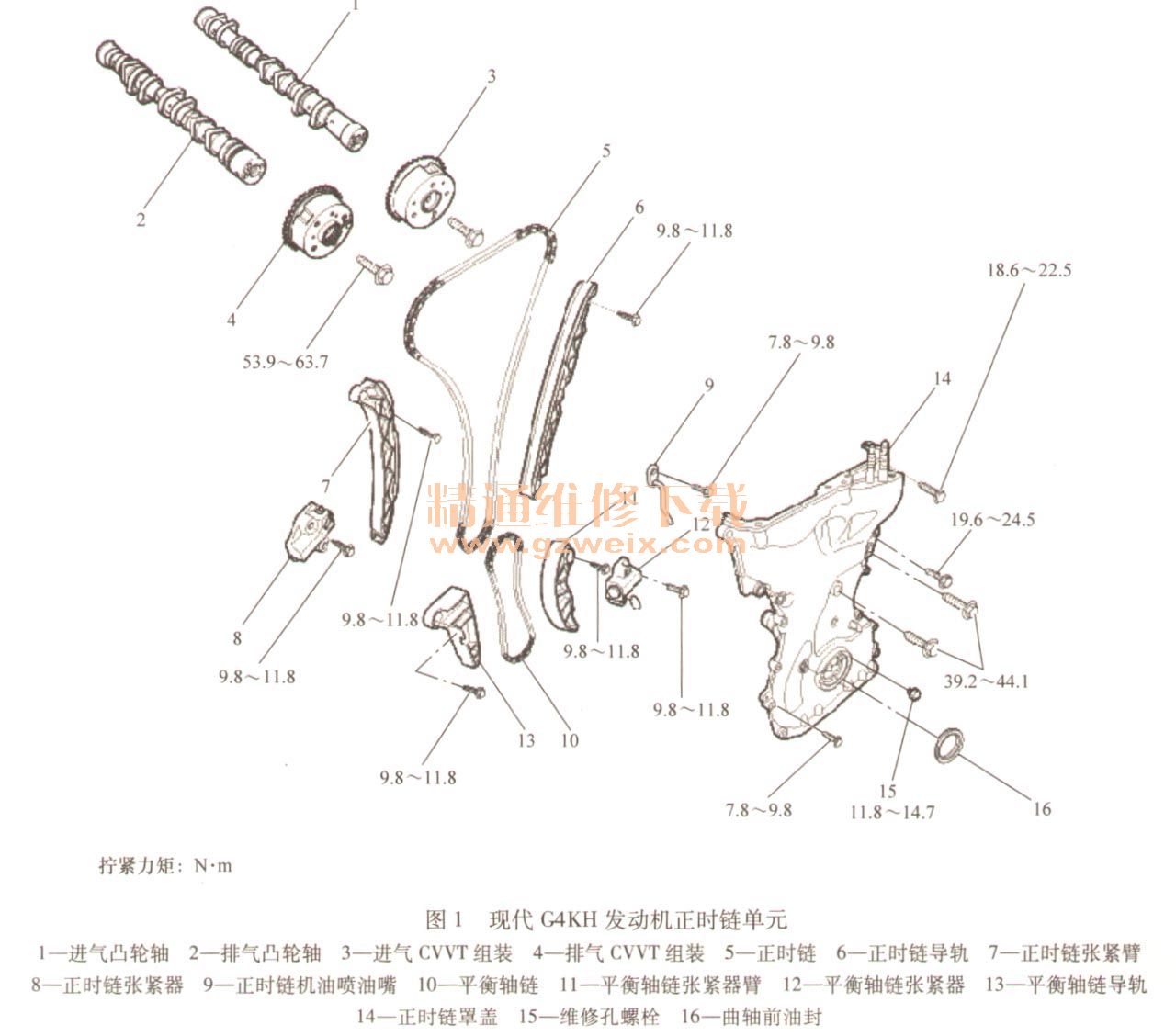

    发动机正时链单元部件如图1所示。

    2．正时链单元拆卸步骤
    1）拆下气缸盖。
    2）转动曲轴带轮，如图2所示将定位槽与正时链盖的正时标记对齐，将第1个气缸的活塞设置到压缩行程上止点。

    3）拆下正时链盖。
    4）确保曲轴键A与主轴承盖的配合面对齐，见图3。其结果是，1号气缸的活塞在压缩行程上止点。

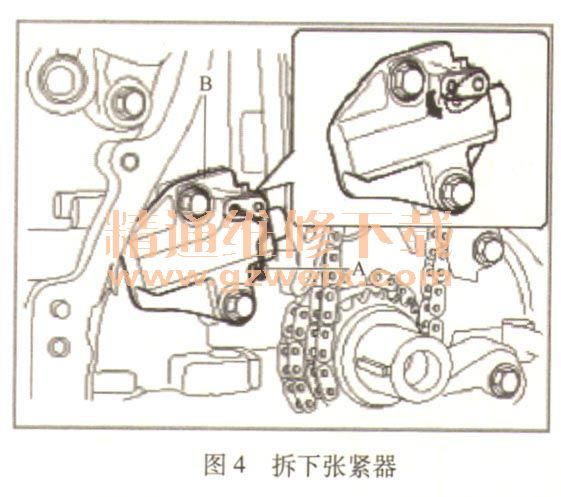

    5）使用细杆将连杆向下拉，松开棘轮。压缩活塞，然后将止动销A插入棘轮上的孔中，以固定压缩活塞。拆下正时链张紧器B，见图4。

    6）拆下定时链张紧器臂。
    7）拆下正时链条。
    8）拆下正时链条导轨。
    9）拆下正时链条喷油嘴和曲轴链轮。
    10）拆下平衡轴链。
    3．正时链单元安装步骤
    1）安装平衡轴链。

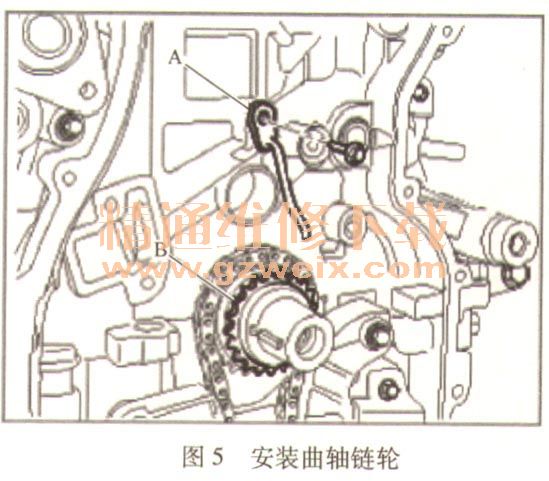

    2）安装曲轴链轮B和正时链条喷油嘴A,见图5。拧紧力矩：7.8～9. 8 N·m。
