2016年长安铃木维特拉1.6L M16A发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-02 08:47:31

    1.正时链单元拆卸
    1)拆卸正时链条盖。
    2)转动曲轴,使进、排气凸轮轴正时链轮上的标记1分别与气缸头上的刻痕2对齐。
    3)拆卸正时链条张紧调节器总成3。
    4)拆卸正时链条张紧器4。
    5)拆卸正时链条1号导板5。
    6)拆卸正时链条6及曲轴正时链轮7。以上部件位置见图1。

    注意:正时链条拆卸后,不要转动曲轴和凸轮轴超出“安装”部分所允许的转动范围。如果超出,活塞与气门、气门与气门之间会发生干涉,活塞相关的零部件和气门可能会损坏。
    2.正时链单元安装
    注意:正时链条拆卸后,不要转动曲轴和凸轮轴超出图2中“a”、“b”所指范围。如果超出,活塞与气门、气门与气门之间会发生干涉,活塞相关的零部件及气门可能会损坏。

    1)如图2所示,检查进、排气凸轮轴链轮上的标记1是否与气缸头上的刻痕2对齐。对齐后安装键3,并旋转曲轴使键位于曲轴的上方。
    图2中:“a”: 90°。凸轮轴(进、排气)允许转动范围。凸轮轴链轮上的标记应该在气缸头上的刻痕左右两侧15°范围内。“b”:15°。曲轴允许转动范围。曲轴上的键应该在最上方左右两侧90°范围内。

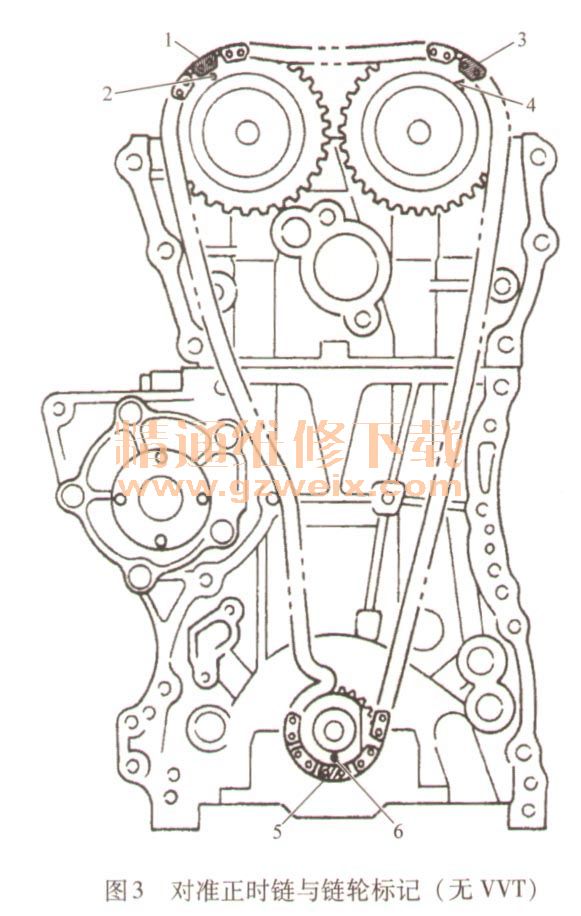

    2)安装链条时,应将链条上的深蓝色板1与凸轮轴链轮上的标记2对齐,然后对齐深蓝色板3与链轮上的三角标记,见图3。

    3)将曲轴正时链轮装配至链条上,并对齐链条上的金色板5与曲轴正时链轮上标记6,然后一同安装至曲轴上,见图3。

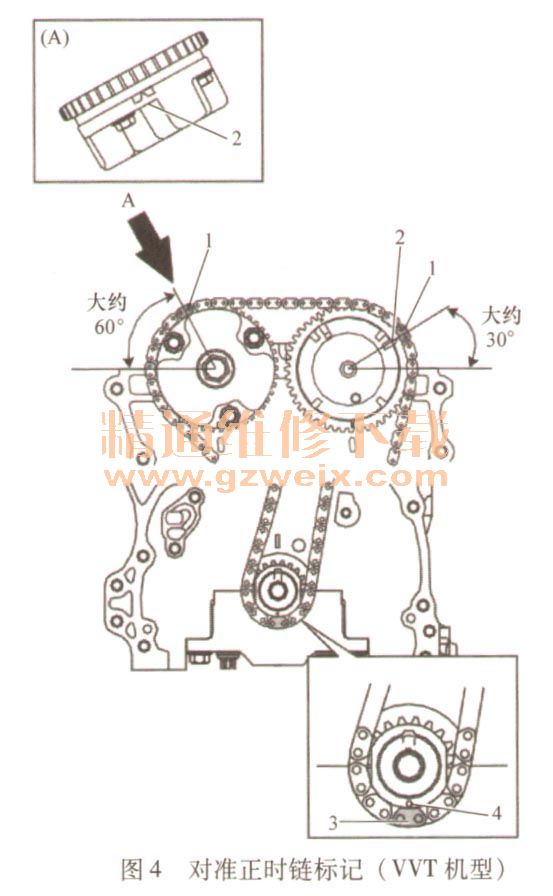

    4)针对适配VVT组件的机型:对准正时链条深蓝色板1与凸轮轴正时链轮上的三角标记2,安装正时链条,如图4所示。对准正时链条的金属板3与曲轴正时链轮上的圆形标记4,将曲轴正时链轮装到正时链条上。然后将装配有正时链的曲轴正时链轮安装到曲轴上。

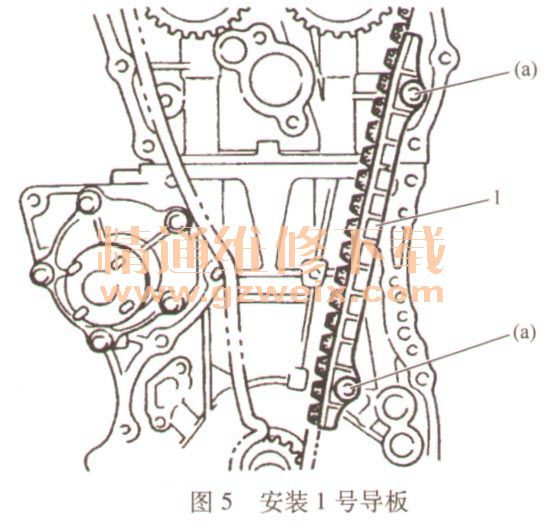

    5)在正时链条1号导板1的工作面涂上发动机机油,如图5所示进行安装。按规定力矩拧紧螺栓。拧紧力矩:正时链条1号导板螺栓(a):9N·m。
