3．正时链单元安装

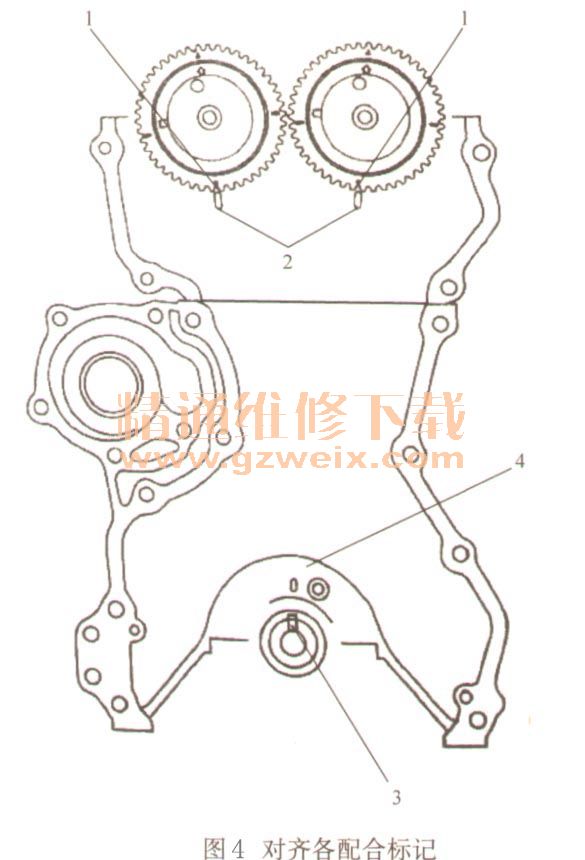

    1）如图4所示，检查进气和排气凸轮轴正时链条上的配合标记1是否与气缸盖上的缺口2匹配。设置键3并转动曲轴使键与气缸体上的缺口4对准。

    2）如图5所示，通过对准正时链条的深蓝色板1和凸轮轴正时链轮的三角标记2来安装正时链条。通过将正时链条的镀金层3与曲轴正时链轮上的圆形标记4对准来将曲轴正时链轮安装到正时链条上。然后将装备有链条的曲轴正时链轮安装到曲轴上。

    3）将发动机机油涂抹到正时链条导板1的滑动表面并进行安装。螺栓a拧紧力矩：11N·m。
    4）将发动机机油涂抹到链条张紧器的滑动表面上2，并安装链条张紧器和隔圈。螺栓b拧紧力矩：25N·m。见图6。

    5）检查进气和排气凸轮轴正时链轮上的三角标记，是否与正时链条上的标记相匹配，并且曲轴正时链轮上的配合标记与正时链条的标记是否相匹配。
    6）按照箭头方向转动张紧器调节装置2来拧入柱塞1并安装固定器3。用直径为1. 4mm的钢丝或类似材料将柱塞固定到位，见图7。使用固定器安装正时链条调节器。拧紧调节器螺栓，然后将固定器从链条张紧器调节器上拆除。

    7）如图8所示，将发动机机油涂抹到正时链条上，然后将曲轴顺时针旋转2圈，检查进气和排气凸轮轴正时链轮上的配合标记1是否与气缸盖上的缺口2匹配，并且键3是否与气缸体上的缺口4匹配。如果各个标记链条和配合标记没有匹配，则调节各个链轮和正时链条。

    8）安装正时链盖和曲轴带轮。
    9）拆卸气缸盖罩。
   10）安装上下油底壳。
