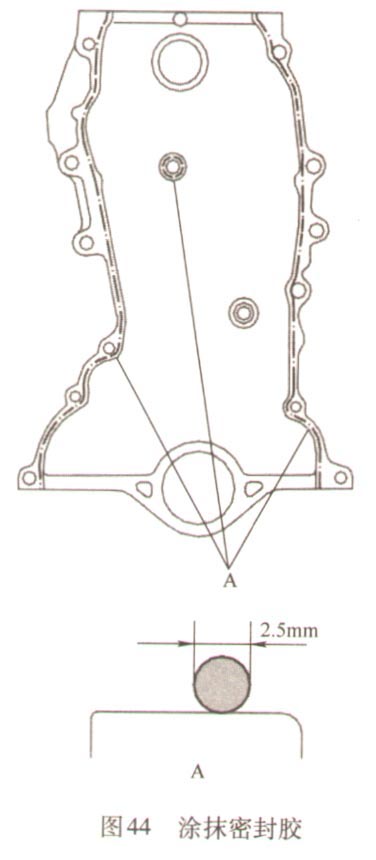

14）在链条箱的发动机气缸体接合面和螺栓孔的内螺纹上均匀地涂抹密封胶（P/N 08C70 -K0234M、08C70KO334M或08C70-X0331 S）。沿虚线（A）涂抹宽度约2. 5 mm的密封胶，见图44。

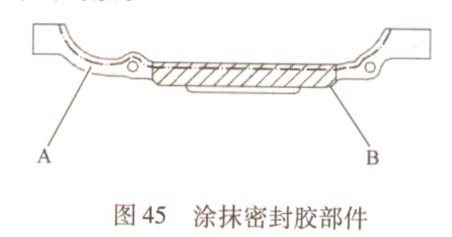

    15）在链条箱的油底壳接合面和螺栓孔的内螺纹上均匀地涂抹密封胶（P/N 08C70 -K0234 M、08 C70-K03 34 M 08C70-X0331 S）。沿虚线（A）涂抹宽度约2. 5 mm的密封胶。在阴影区域（B）涂抹宽度约5. 0mm的密封胶，见图45。如果涂抹密封胶后经过5 min或更长时间内，还没有安装零部件，则只能清除旧的残胶后重新涂抹密封胶。

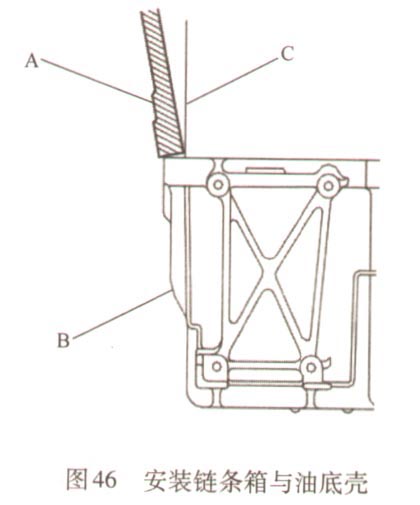

    16）将链条箱（A）的边缘固定到油底壳（B）的边缘上，然后将链条箱安装到发动机气缸体（C）上，见图46。

    安装链条箱时，切勿将底面滑到油底壳安装表面上。在加注发动机机油前，至少等待30min安装链条箱后，至少3h内不要运行发动机。

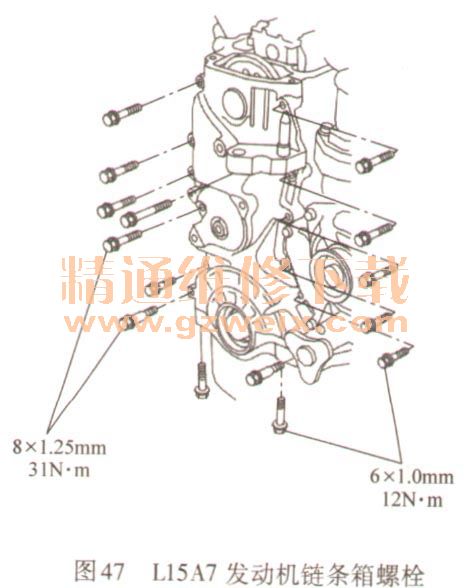

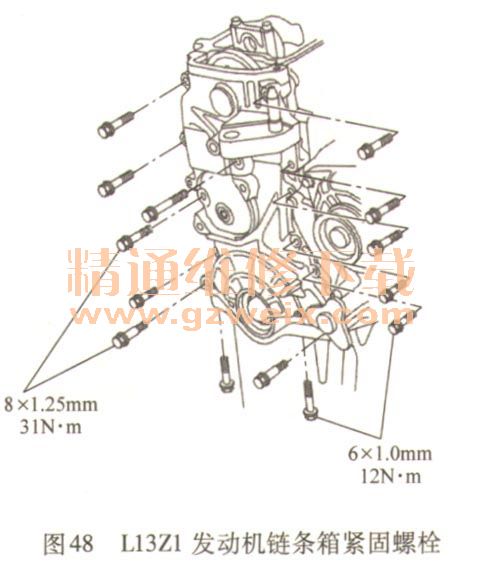

    17）如图47、图48所示，紧固铰链箱安装螺栓。清除油底壳和链条箱接合部位多余的密封胶。
