1.正时链单元拆卸步骤
1)将发动机安装至发动机台架上。
2)排放发动机机油。
3)拆卸以下零件:进气歧管和摇臂盖。
4)按以下步骤将1号气缸置于压缩行程的上止点:

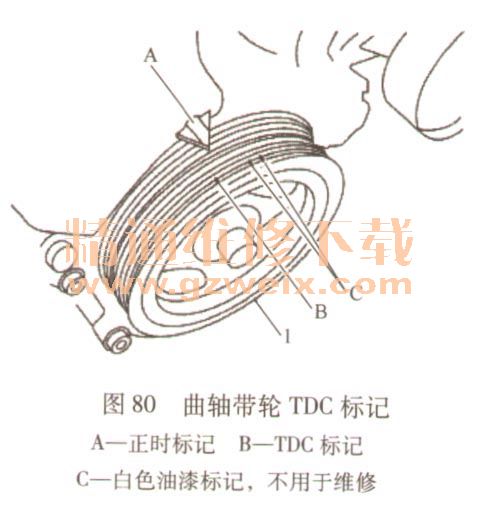

①顺时针旋转曲轴带轮1,并将TDC标记(非油漆记号)B对准前盖上的正时标记A,见图80。
②同时,检查1号气缸的凸轮突起是否位于如图81所示的位置(空心箭头)。如果没有,按如图81所示转动曲轴带轮一圈(360°)并对齐。
5)按照以下步骤拆下曲轴带轮:

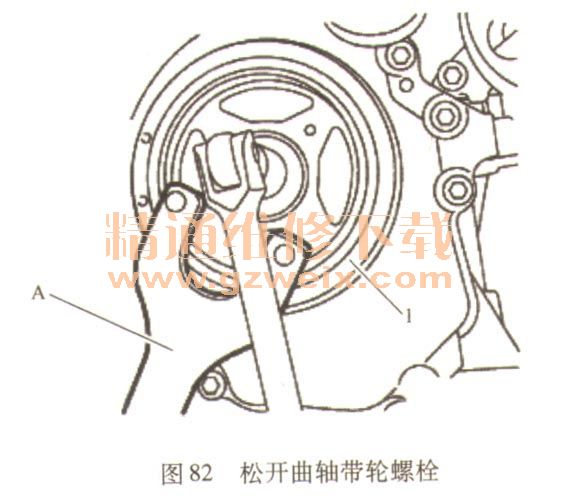

①用带轮固定器(A,通用维修工具)固定曲轴带轮1,松开曲轴带轮螺栓,并使螺栓座面偏离其原始位置10mm,见图82。注意切勿拆下曲轴带轮螺栓,因为它们将用作带轮顶拔器(SST: KV 11103000)的支撑点。

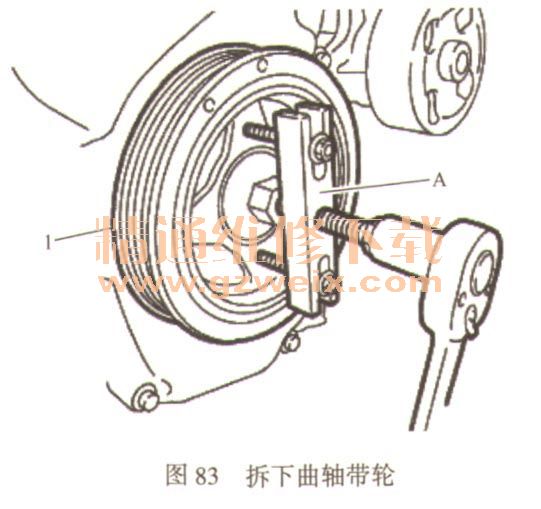

②将带轮顶拔器(SST: KV 11103000) A装在曲轴带轮1上的M6螺纹孔中,然后拆下曲轴带轮,见图83。
6)拆下油底壳(下部)。注如果曲轴链轮和机油泵驱动部件没有拆下,则不需要执行该步骤。
7)拆下进气门正时控制电磁阀和排气门正时控制电磁阀。
8)拆下传动带自动张紧器。
9)按以下步骤拆下前盖:
①按如图84所示的相反顺序松开装配螺栓。
②撬开图85所示位置(箭头)来切割液态密封胶,然后拆下前盖。注意小心不要损坏配合面。相较于过去的类型,它在出货时涂抹有9性更大的液态密封胶,不可以将它从图85所示位置以外的位置强制拆下。
10)从前盖上拆下前油封。注意小心切勿损坏前盖。用旋具撬起前油封。
11)必要时,拆下气门正时控制盖。按如图86所示的相反顺序松开装配螺栓。注意:拆卸时,请忽略顺序编号1。
