2013~2018年进口英菲尼迪QX70 VQ37VHR发动机正时校对方法(二)
来源:汽车维修技师  作者:佚名  2019-03-13 08:59:24



    ③拧紧凸轮轴链轮(排气)安装螺栓。
    在六角形部分使用扳手固定然后安装凸轮轴(排气)螺栓。
    ④在确认匹配标记对齐后,拧紧凸轮轴链轮(进气)安装螺栓。

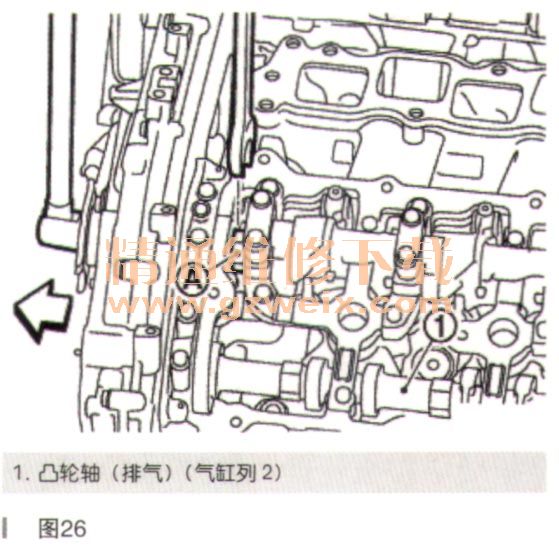

      固定六边形部分,用扳手松开驱动轴(如图26中A所示)的安装螺栓。

    警告:当用进气口侧用扳手将驱动轴的六边形部分固定住,小心不要让扳手造成与其他零件干涉。

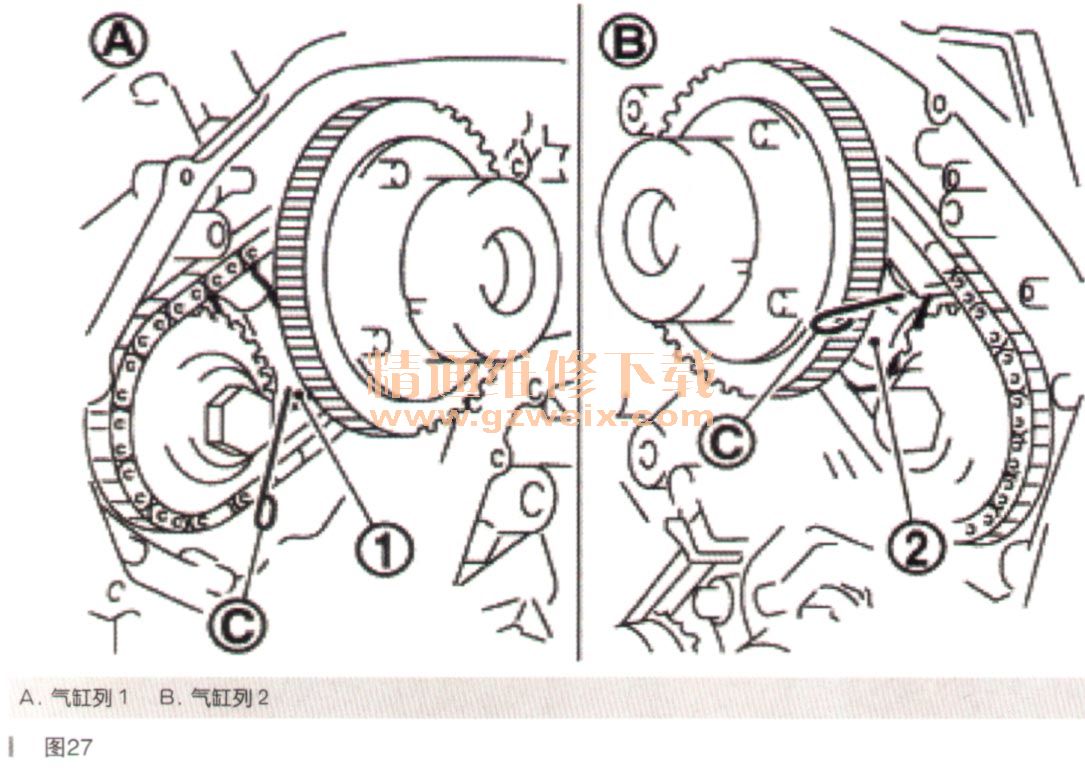

    ⑤从正时链条张紧器(次级)中拉出止动销(如图27中C所示)。

      (3)操作安装正时链(初级)。
    ①安装曲轴链轮(如图28中1所示)。

    检查发动机前部曲轴链轮面上的匹配标记。
    ②安装正时链(初级)。
    安装正时链(初级),以便匹配标记凸轮轴链轮(进气)(如图29中1所示)上的(冲孔)(如图29中B所示)对准正时链上的黄色链节(如图29中A所示),而匹配标记(缺口)(如图29中C)在曲轴链轮(如图29中2所示)上与橙色链节(如图29中D所示)对齐。

上一页  [1] [2] [3]  下一页
