2013~2018年进口英菲尼迪QX70 VQ37VHR发动机正时校对方法(二)
来源:汽车维修技师  作者:佚名  2019-03-13 08:59:24



      当很难对准正时链的匹配标记(初级)和每个链轮时,使用扳手在六角形部分上逐渐转动驱动轴使其与匹配标记对齐。
    (4)安装内部链条导轨(如图30中1所示)、松弛导轨(如图30中2所示)和张紧器导轨(如图30中3所示)

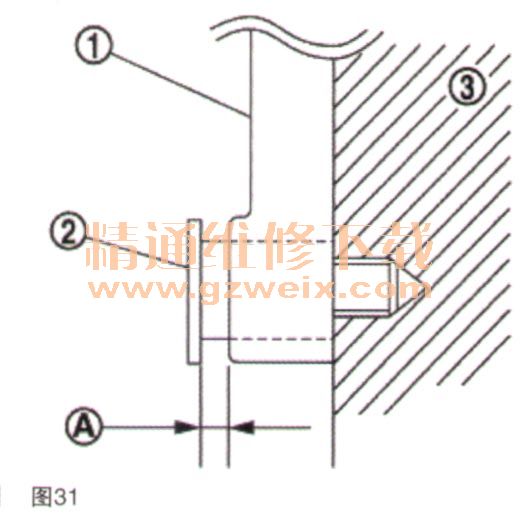

    警告:不要过紧拧紧松弛导轨安装螺栓(如图31中2所示)。安装螺栓按规格拧紧,在螺栓座下存在间隙(如图31中A所示),这是正常的。

      (5)安装正时链条张紧器(初级)
    ①向上(或向下)拉动柱塞止动片(如图32中A所示),以便从柱塞(如图32中D所示)的棘轮上拆卸柱塞止动片。注:柱塞止动片和杠杆 (如图32中C所示)是同步的。

    ②将柱塞推入张紧器壳体的内部。
    ③用棘轮顶端压柱塞止动片,将柱塞保持在完全压缩位置。
    ④为了固定柱杆,将止动销(如图32中E所示)通过柱杆孔插入张紧器壳体孔(如图32中B所示)。柱杆部件和柱塞止动片是同步的。因此,柱塞在此条件下被固定。
    注:图中显示了使用1.2mm直径的细螺丝刀作为止动销的示例。


上一页  [1] [2] [3]
