2016~2017三菱欧蓝德2. 0L-4J11发动机正时校对方法
来源:本站整理  作者:佚名  2019-03-13 09:21:19

    1.正时链单元拆卸步骤
    1)正时链条张紧器。

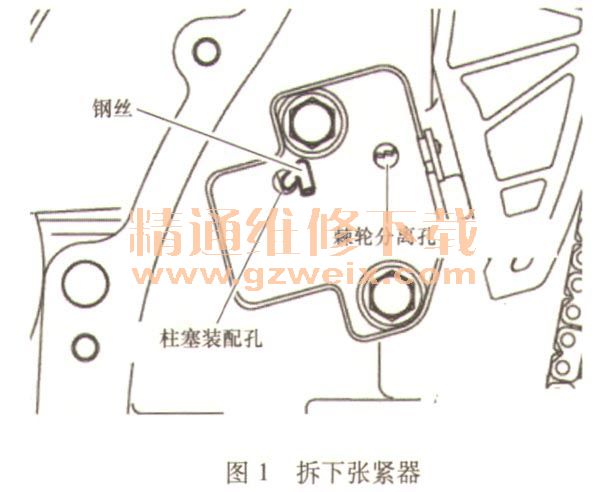

    将一字旋具插入正时链条张紧器的分离孔,以分开锁栓。用手推动张紧器拉杆,将正时链条张紧器柱塞推到底。然后,将小1. 5mm的高碳钢丝(钢琴丝或类似物体)或六角扳手(1. 5mm )插入柱塞装配孔,见图1。

    2)拆下正时链条张紧器。
    3)张紧器拉杆。
    4)正时链导槽。
    5)正时链。

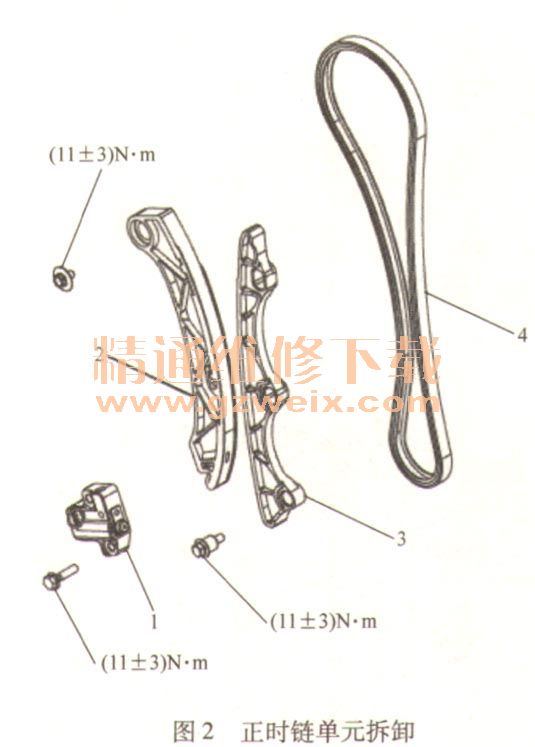

    以上步骤所拆卸的部件见图2。

    2.正时链单元安装步骤

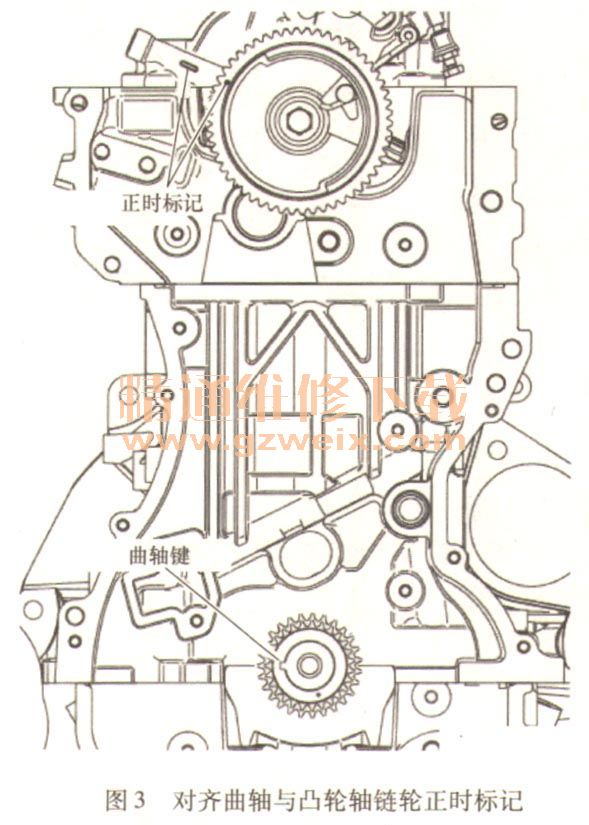

    1)将摇臂轴支架的正时标记与V. V. T.链轮的一个圆形正时标记对齐,见图3。

    2)将曲轴链轮键与图3位置对齐。
    3)使曲轴链轮的正时标记与正时链上的链片(橙色)对齐,见图4。

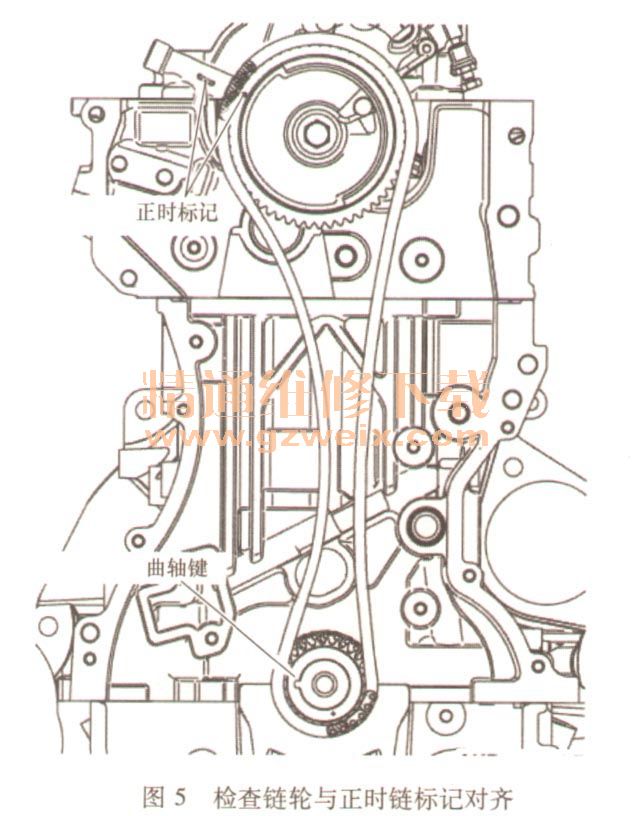

    4)将三个蓝色链接片的中心链片与V. V. T.链轮的正时标记对齐,然后安装正时链,见图5。

    5)确保每个链轮的正时标记在两个位置上都能与正时链的链片对齐。
    6)将正时链导板安装到气缸体上,并拧紧至规定力矩(11±3) N·m。
    7)将张紧器拉杆安装到气缸体上,并拧紧至规定力矩(11±3) N·m。安装正时链导板和张紧器拉杆。
    8)从正时链条张紧器上拆下ψ1. 5mm的高碳钢丝(钢琴丝或类似物体)或六角扳手(1. 5mm)。这可使正时链条张紧器的柱塞推动张紧器拉杆,以使正时链张紧。
