1．下正时链条安装步骤

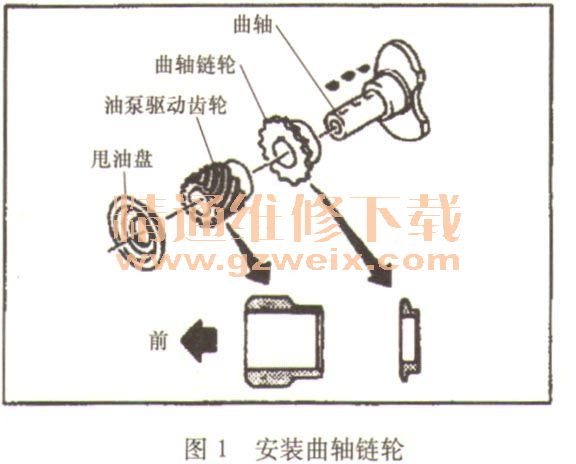

    1）安装曲轴链轮，油泵驱动齿轮和甩油盘，见图1。确保曲轴链轮的配合标记朝着发动机前面。

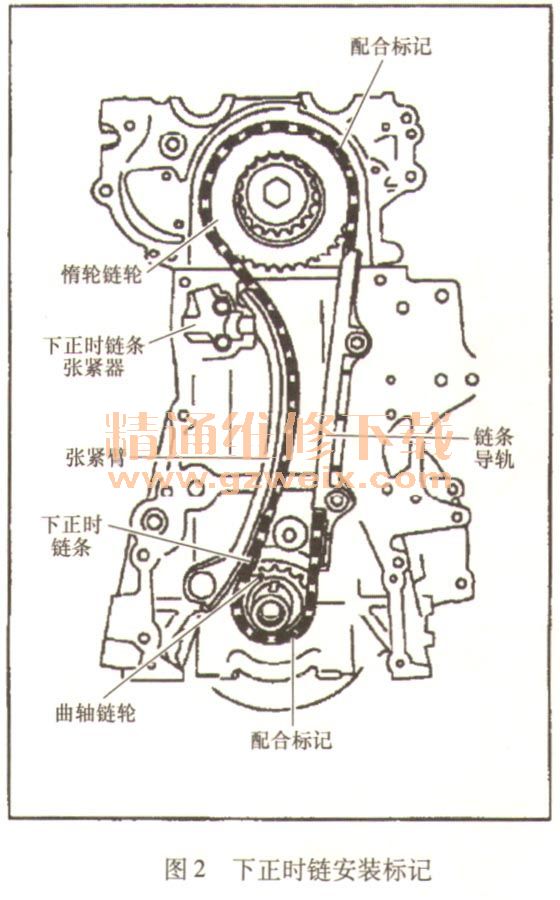

    2）如图2所示按照配合标记和拆卸时做的油漆标记，安装惰轮链轮和下正时链条。注意不要损坏缸盖衬垫。

    3）安装链条导轨和链条张紧臂。
    4）安装下链条张紧器，拆下固定活塞到张紧器上的销子。
    5）安装前盖：使用刮刀或其他合适的工具清除缸体和前盖配合面上所有原来的液体衬垫的痕迹。在前盖安装新的前油封，见图3、图4。在前盖上连续涂抹液体衬垫。使用原厂的液体衬垫或同类产品。确保安装新的前油封。在缸盖衬垫表面上涂抹液体衬垫。安装发动机前盖。安装机油集滤器和油底壳。

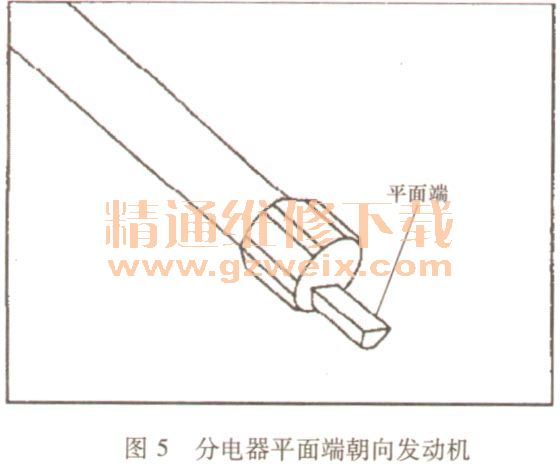

    6）安装油泵和分电器驱动轴。如图5所示，确保分电器驱动轴的平面端朝向发动机，否则将导致分电器不能正常工作。

    7）安装以下零件：曲轴带轮、空调压缩机和惰轮带轮支架。
    8）安装惰轮链轮和螺栓，见图6。
