2．上正时链条安装步骤
    1）安装下正时链条和惰轮链轮。

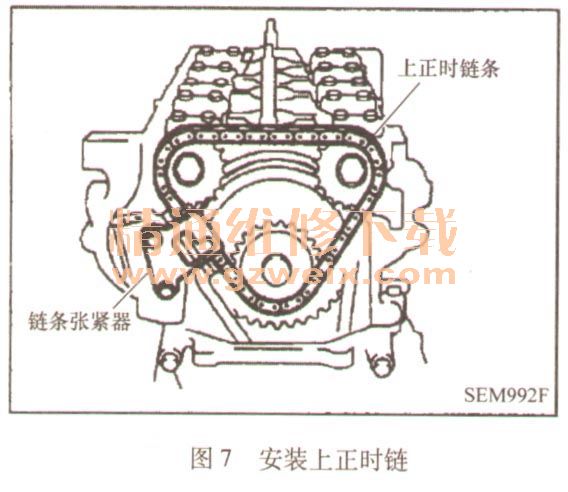

    2）安装上正时链条和链轮，参照拆卸时做的油漆参考标记，见图7。

    3）安装链条张紧器。拆下固定张紧装置活塞到张紧器孔内的销子。
    4）安装凸轮轴链轮盖。使用刮刀或其他合适的工具清除缸体和凸轮轴链轮盖配合面上所有原来的液体衬垫的痕迹。在盖上连续涂抹液体衬垫。在缸盖衬垫表血上涂抹液体衬垫。使用原厂的液体衬垫或同类产品。注意不要损坏缸盖衬垫。当安装凸轮轴链轮盖时，注意不要让上正时链条脱落。
    5）安装摇臂室衬垫。在缸盖上和凸轮轴链轮盖上涂抹液体衬垫。
    6）安装摇臂室盖。按照编号顺序拧紧螺栓。力矩：8～11N·m。
    7）安装分电器，如图5所示对准位置。
    8）安装真空管，电气线束插头和线束夹子。
    9）安装过程安装拆卸的相反顺序进行。
