2）凸轮轴位置不在描述位置时，旋松定位销T10340或CT10340，并再转动曲轴，直至到达上止点位置。

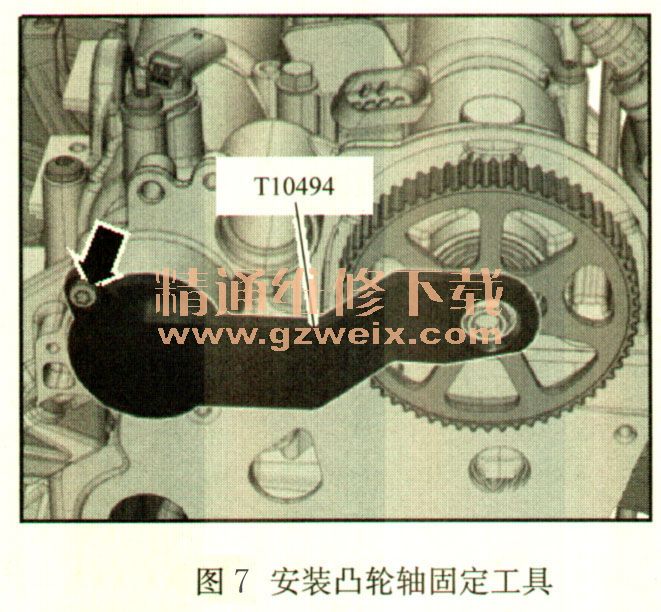

    如图7所示，凸轮轴固定工具T10494必须能很容易放入安装位置。不能使用其他工具敲击凸轮轴固定工具，以使其能安装到位。

    如果凸轮轴固定工具T10494不能很容易地放入安装位置：
    ①用手从上方向下按压正时正时带。
    ②同时将凸轮轴固定工具T10494插入凸轮轴内，直至止动位置。
    ③用手拧紧固定工具上螺栓，如图7箭头所指。
    如果无法插入凸轮轴固定工具T10494，则调整正时，取下凸轮轴上的正时带。
    如果可以插入凸轮轴固定工具T10494，则正时正常。
    结束工作之前检查是否已经取下定位销T10340或CT10340和凸轮轴固定工具T10494。
    3）其余的安装以拆卸的相反顺序进行。
    更换采用角度控制方式拧紧的螺栓（如拧紧要求为30N·m＋继续旋转90°）。
    锁定螺栓O形圈损坏时须及时更换。

   3．正时带单元拆卸步骤
    1）设置气缸1位于上止点位置，方法参考正时检查。
    2）拆卸曲轴带轮。
    3）旋出螺栓，取下正时带下部盖罩。
    4）松开固定卡子，脱开燃油供油管和活性炭罐电磁阀连接管。
    5）旋出上部盖罩固定螺栓。
    6）松开固定卡子，取下正时带上部盖板。
    7）旋出螺栓，取下排气凸轮轴密封盖。为了保护正时带，在排气凸轮轴密封盖下方放置一块抹布，用于收集溢出的机油。
    8）使用定位扳手T10172或CT10172、适配器T10172/2或CT10172/2和扭力扳手Hazet6290-1 CT或V. A. G 1331旋出进气侧凸轮轴正时带轮的密封螺栓。
    9）使用定位扳手T10172或CT10172、适配器T10172/2或CT10172/2和扭力扳手Hazet6292-1 CT或V. A. G 1332旋松螺栓1一圈。
    10）使用定位扳手T10172或CT10172、适配器T10172 /1或CT10172 /1和扭力扳手Hazet6292-1 CT或V. A. G 1332旋松螺栓2一圈。螺栓位置如图8所示。

    11）使用30mm特殊扳手T10499或CT10499固定偏心轮上的张紧轮，松开螺栓。
    12）将正时带从凸轮轴上脱开。
    正时带安装方向应与其原有运转方向保持一致，否则有损坏的危险。因此，拆卸正时带时，用粉笔或记号笔标出其运转方向，用于重新安装。
    13）取下正时带。
    14）取下正时带轮。
