4．正时带单元安装步骤（调整正时）
    1）调整1缸活塞至上止点位置。
    2）更换两个凸轮轴正时带轮螺栓，并将其拧入，但不要拧得很紧。只要凸轮轴正时带轮能够绕螺栓自由旋转且转动过程中不会在螺栓轴向方向来回运动即可。
    3）检查张紧轮的凸耳是否啮合在气缸盖的铸造孔上。
    4）将正时带轮装到曲轴上。必须保证曲轴带轮和正时带轮的接触面无油脂。正时带轮铣切面（图9箭头指处）必须放在曲轴销铣切面上。

    5）首先将正时带套在正时带的下部。
    6）安装正时带下部盖罩。
7）安装曲轴带轮。

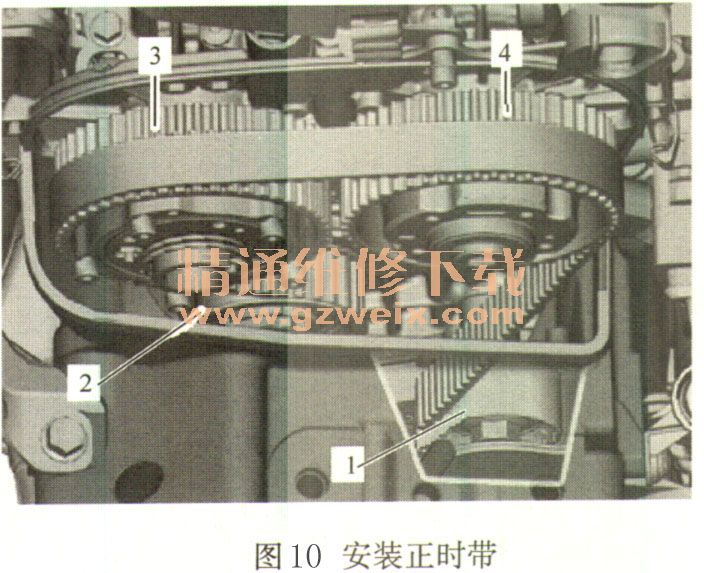

    8）安装正时带时注意安装顺序：向上拉正时带，并置于导向轮1、张紧轮2、排气凸轮轴正时带轮3和进气凸轮轴正时带轮4上，如图10所示。

    9）沿图11箭头方向转动30mm特殊扳手T10499或CT10499（即转动张紧轮偏心轮2），直到设置指示针3位于设置窗右侧10mm处。

    10）回转偏心轮，直到指示针正好位于设置窗口内。
    11）使用13 mm特殊环形扳手T10500或CT10500将偏心轮保持在该位置，拧紧螺栓1至额定要求。发动机转动或运行后，指示针3位置和设置窗口之间的距离可能会出现细小差异，这对正时带张紧并没有影响。
    12）使用带适配器T10172/1或CT10172/1的定位扳手T10172或CT10172和扭力扳手Hazet6292-1 CT或V. A. G 1332以50N·m的力矩拧紧2个凸轮轴带轮螺栓。
    13）旋出定位销T10340或CT10340。
    14）旋出螺栓，取出凸轮轴固定工具T10494。
    15）检查正时，参考上述内容。
    16）使用带适配器T10172/1或CT10172/1的定位扳手T10172或CT10172、扭力扳手Hazet6292-1 CT或V. A. G 1332和角度盘Hazet 6690将凸轮轴带轮螺栓拧紧至额定要求。
    17）使用带适配器T10172/2或CT10172/2－的定位扳手T10172或CT10172和扭力扳手Hazet6290-1 CT或V. A.G1331拧紧密封螺栓。
    18）维修工作结束后，需检查是否已经取下定位销T10340或CT10340和凸轮轴固定工具T10494。
进一步的安装以拆卸的相反顺序进行。
