4．发动机正时调整方法
    1）拆卸第1缸带功率输出级的点火线圈。
    2）用火花塞扳手Hazet 4766-1拆下第1缸火花塞。
    3）将测量表适配器T10170旋入到火花塞孔直到止位。

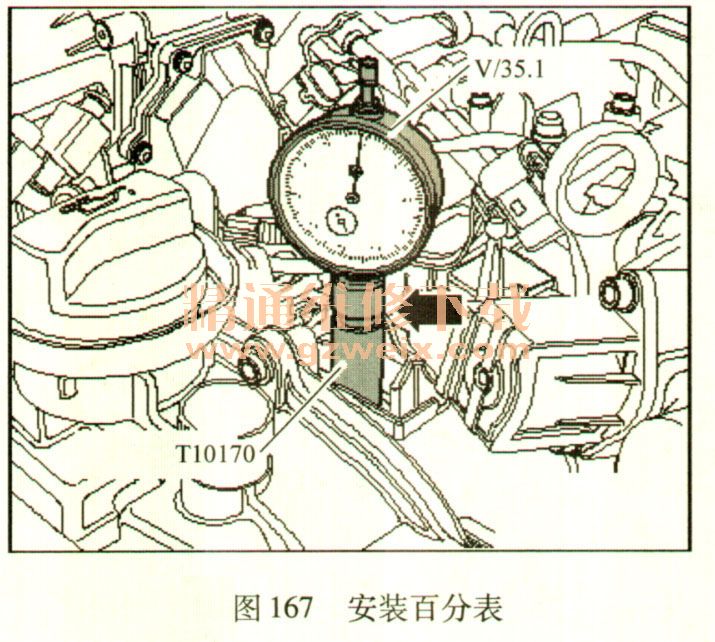

    4）将百分表V/35. 1和延长件T10170/1旋入到止位并使用图167所示箭头所指处锁止螺母锁定。

    5）按照发动机运转方向转动曲轴直到第1缸的上止点。注意百分表上小针的位置。
    6）然后将曲轴按照发动机旋转的相反方向转动45°。

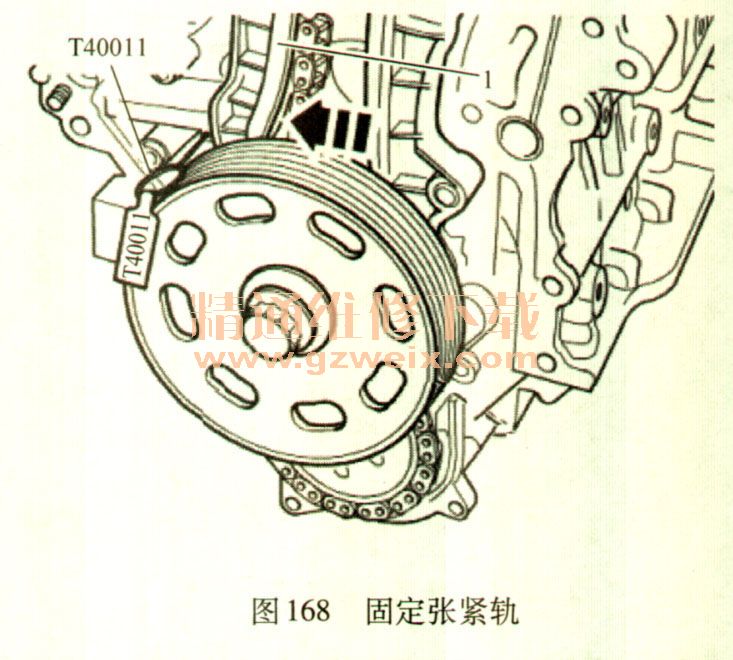

    7）沿箭头方向压下张紧导轨1，并用销子T40011锁止，如图168所示。

    8）使用彩色记号笔标记出正时链条3的旋转方向。凸轮轴调节器固定螺栓2是左旋螺纹。
    9）使用定位扳手固定住排气凸轮轴正时齿轮5，旋出螺栓2和4并取下凸轮轴调节器1和正时链条3。
    10）再次安装凸轮轴调节器1。
    11）旋入螺栓2和40（使用定位扳手T10172）固定螺栓2的拧紧力矩为40N·m＋继续旋转90° （1/4圈），固定螺栓4的拧紧力矩为50N·m＋继续旋转90°（1/4圈）。步骤8～11图示如图163所示。
    12）转动进气和排气凸轮轴直到凸轮轴锁止器T10171 A可以插入到凸轮轴孔中直到止位。
    13）箭头1处锁止销必须卡入箭头2处孔中。必须可以从上面看到“TOP”箭头3。凸轮轴在转动时不能轴向推动。步骤12和13图示如图162所示。
    14）将一个M6螺栓用手拧紧到凸轮轴锁止器上的孔中（但是不要拧紧）以固定凸轮轴锁止器T10171 A。注意凸轮轴锁止器T10171 A上有两个孔，适用于多种车型。
    15）拆卸凸轮轴链轮螺栓。必须使用定位扳手T10172。凸轮轴锁止器T10171 A不能被用作反向固定工具。
    16）拆下一个凸轮轴链轮。
    17）把正时链条放在凸轮轴链轮上，注意链条的转动方向，并重新安装凸轮轴链轮。
    18）旋入新的凸轮轴螺栓，保证凸轮轴链轮仍然可以相对于凸轮轴转动。
    19）通过拆下销子T40011张紧正时链条。
    20）沿发动机转动方向将曲轴转动到1缸的上止点。与气缸1上止点的允许偏差：10. 01mm。
    如果曲轴转动超过上止点0. 01 mm，则将曲轴按发动机转动的相反方向转动45°。按照发动机运转方向转动曲轴直到第1缸的上止点。
    21）从曲轴箱上旋开塞子。

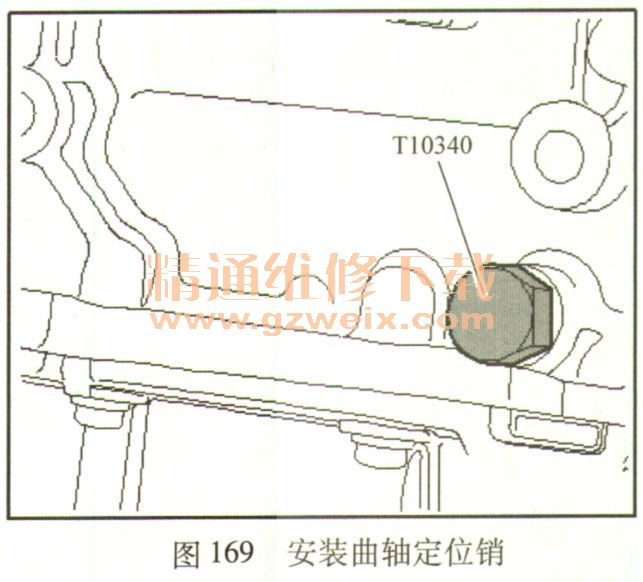

    22）将定位销T10340旋入曲轴箱到止位，如图169所示。

    23）拧紧定位销T10340。拧紧力矩：30N·m，定位销T10340能够锁止曲轴按照发动机运转的方向转动。
    24）用定位扳手T10172固定住排气凸轮轴，拧紧螺栓2（左旋螺纹）到40N·m，拧紧螺栓4到50N·m。在拧紧凸轮轴螺栓时，不得转动曲轴，正时链3必须保持两侧张紧。部件图示如图163所示。
    25）拆卸凸轮轴锁止器T10171 A。
    26）从曲轴箱上旋出定位销T10340。
    27）按照发动机运转方向转动曲轴直到第1缸的上止点。与第1缸上止点的允许偏差：±0. 01 mm。
    28）将凸轮轴锁止器T10171 A插入到凸轮轴孔中直到止位。
    29）如果不能安装凸轮轴锁止器T10171 A ，重复进行调整。
    30）如果能安装凸轮轴锁止器T10171 A，将定位销T10340旋入曲轴箱到止位。拧紧定位销T10340，拧紧力矩：30N·m。拆卸凸轮轴锁止器T10171 A，用定位扳手T10172把持住排气凸轮轴链轮并用扳手将螺栓2（左旋螺纹）和4继续旋转90°（1/4圈）。
    提示：在拧紧时凸轮轴链轮不能在凸轮轴上转动。其余的安装以拆卸的相反顺序进行，安装过程中要注意下列事项：定位销T10340保持在曲轴箱内直到安装好曲轴带轮。
