始终应重新安装正时链条，确保它们保持相同的旋转方向。将先前运行的链轮链条翻转过来将导致链条和链轮都出现过度磨损。当对准正时标记时，应始终通过转动曲轴来转动发动机。否则将导致气门和／或活塞损坏。
9）使用油漆笔或等效物在以下正时链条上标记转向以便于重新装配：左侧凸轮链条、右侧凸轮链条、油泵链条、一级链条。
10）向后推张紧器活塞并安装张紧器销，从而重置右凸轮链条张紧器。
11）提起棘爪1，向后推动活塞2并安装张紧器销85143，从而重置左凸轮链条张紧器，见图3。

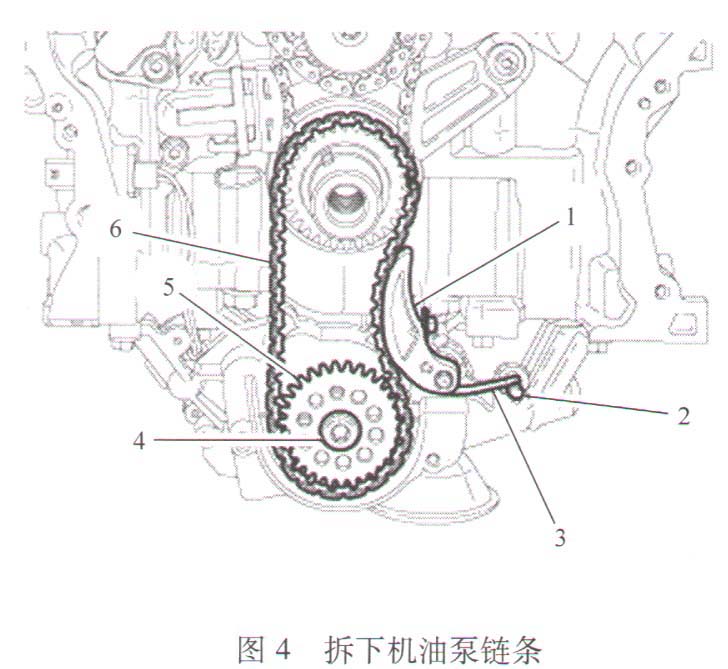

12）从定位销2上断开油泵链条张紧器弹簧3并拆下油泵链条张紧器1。
13）拆下油泵链轮T45固定螺栓4并拆下油泵链轮5和油泵链条6，见图4。

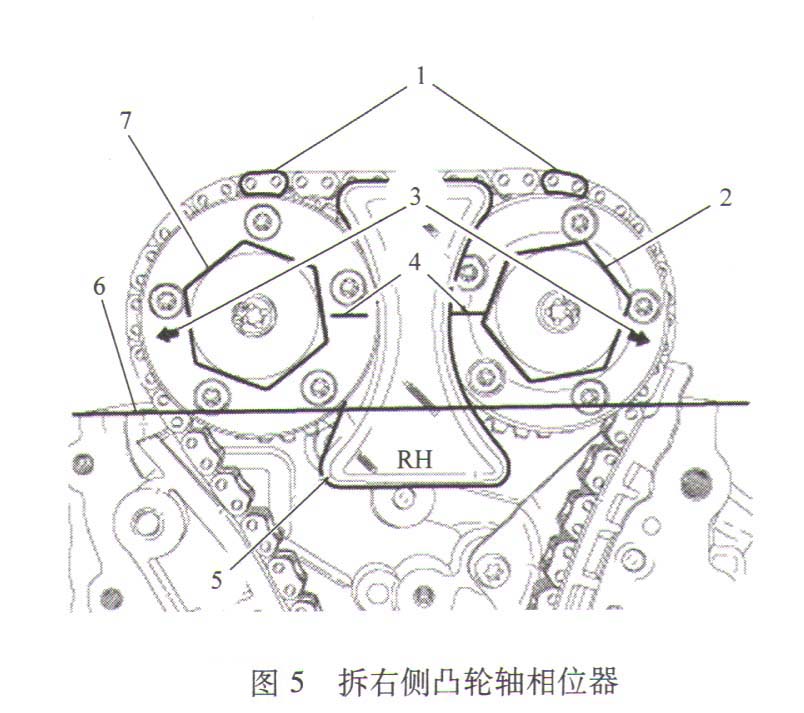

14）安装右凸轮轴相位器锁102025。安装凸轮轴相位器锁时，可能需要略微转动凸轮轴。
15）拆下进气机油控制阀2和排气机油控制阀7。
16）拆下右凸轮轴相位器锁102025。
17）从右侧进气凸轮轴相位器上拆下机油控制阀2。
18）从凸轮轴上将右侧进气凸轮轴相位器拔下来，并拆下右侧凸轮链条。
19）如果需要，拆下机油控制阀7并将右侧排气凸轮轴相位器从凸轮轴上拉下来，见图5。

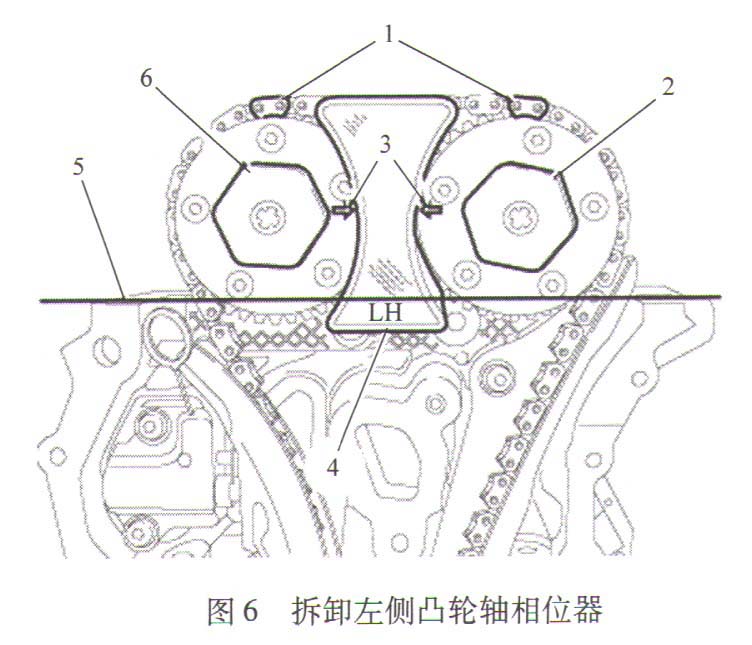

20）安装左凸轮轴相位器锁102024。安装凸轮轴相位器锁时，可能需要略微转动凸轮轴。
21）拆下进气机油控制阀6和排气机油控制阀2。
22）拆下左凸轮轴相位器锁102024。
23）从左侧排气凸轮轴相位器上拆下机油控制阀2。
24）从凸轮轴上将左侧排气凸轮轴相位器拔下来，并拆下左侧凸轮链条。
25）如果需要，拆下机油控制阀6并将左侧进气凸轮轴相位器从凸轮轴上拉下来，见图6。

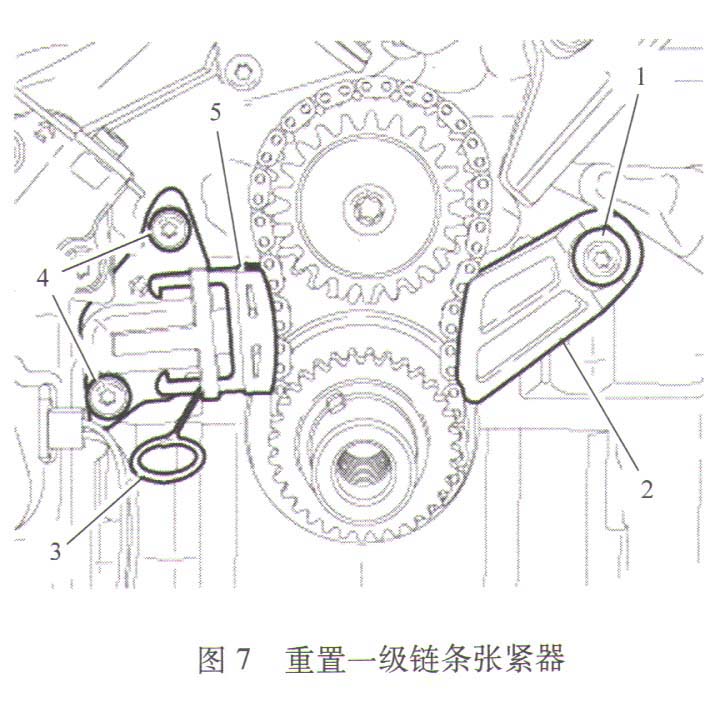

26）向后推张紧器活塞并安装张紧器销85143，从而重置一级链条张紧器5。拆下两个T30螺栓4并拆下一级链条张紧器。
27）拆下T30螺栓1和一级链条导轨2，见图7。
28）拆下惰轮链轮T45固定螺栓和垫圈。
29）将一级链条、惰轮链轮和曲轴链轮作为一个总成拆下。
30）如有需要，拆下两个T30螺栓和左凸轮链条张紧器。
31）如有需要，则拆下两个130螺栓和左凸轮链条导轨以及张紧器臂。
32）如有需要，拆下两个T30螺栓和右凸轮链条张紧器。
33）如有需要，则拆下三个T30螺栓和右凸轮链条导轨以及张紧器臂。
34）检查所有链轮和链条导轨。如果损坏，则予以更换。
3．正时链安装步骤
1）检查所有链轮和链条导轨。如果损坏，则予以更换。

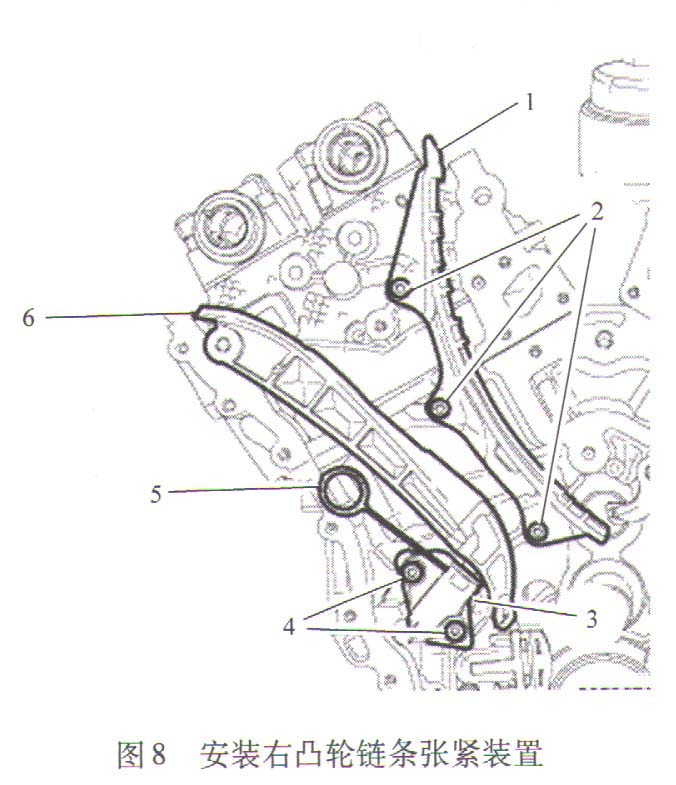

2）如有拆下，则安装右侧凸轮链条导轨1和张紧器臂6。将T30连接螺栓2紧固至12N·m。
3）如有拆下，用两个螺栓4将右凸轮链条张紧器3安装到缸体上。拧紧T30螺栓4至力矩12N·m。
4）向后推张紧器活塞并安装张紧器销85145，从而重置右凸轮链条张紧器3，见图8。

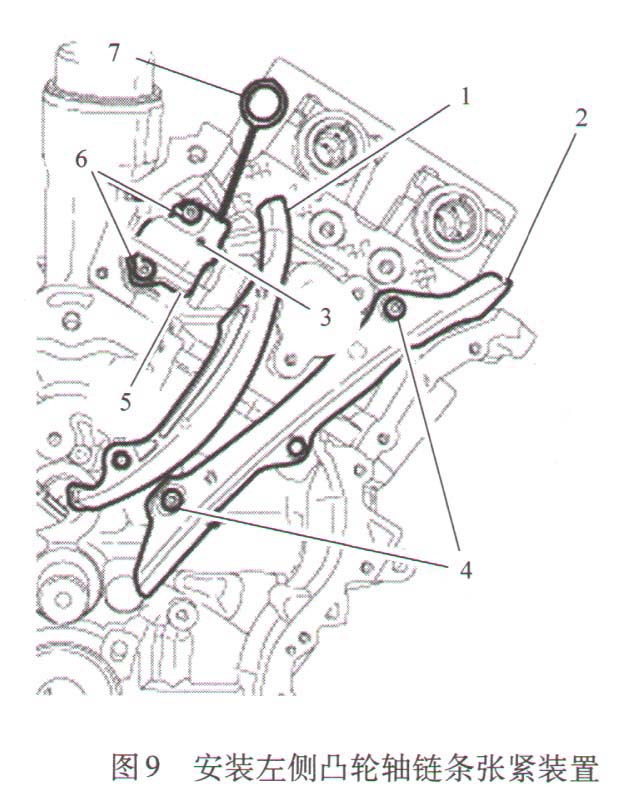

5）如有拆下，则安装左侧凸轮链条导轨2和张紧器臂1。将T30连接螺栓4紧固至12N·m。
6）如有拆下，用两个螺栓6将左凸轮链条张紧器5安装到缸盖上。拧紧130螺栓6至12N·m。
7）提起棘爪3，向后推动活塞并安装张紧器销85147，从而重置左凸轮链条张紧器5。见图9。
