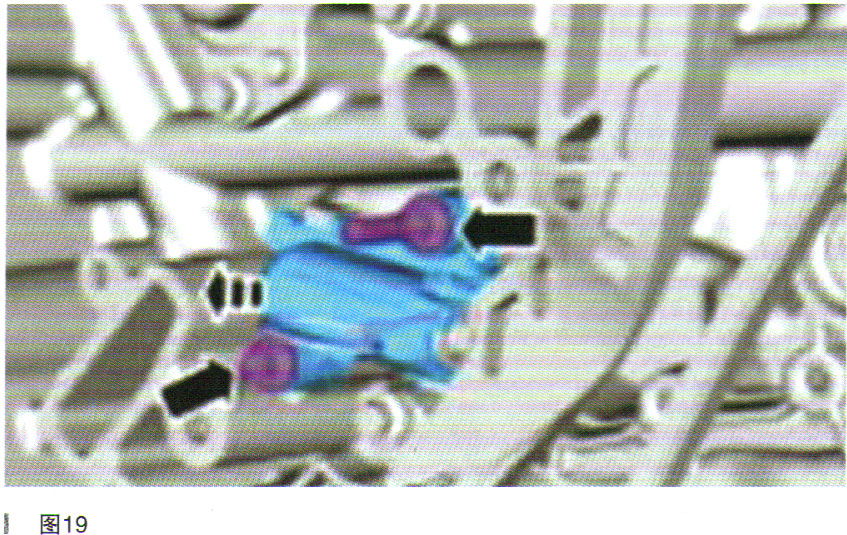

(5)放置左侧正时链张紧器使张紧器臂正确环住张紧器的端部。安装双头螺栓,螺栓扭紧力矩10N·m。拆卸销子,如图19所示。
(6)安装左侧正时链导管和螺栓,扭紧力矩10N·m,见图12。
(7)拆下专用工具:凸轮轴固持303-1655工具。
(8)注意:凸轮轴固定工具会将凸轮轴固定在TDC位置。安装专用工具:凸轮轴固持303-1655工具。
2.右侧正时链

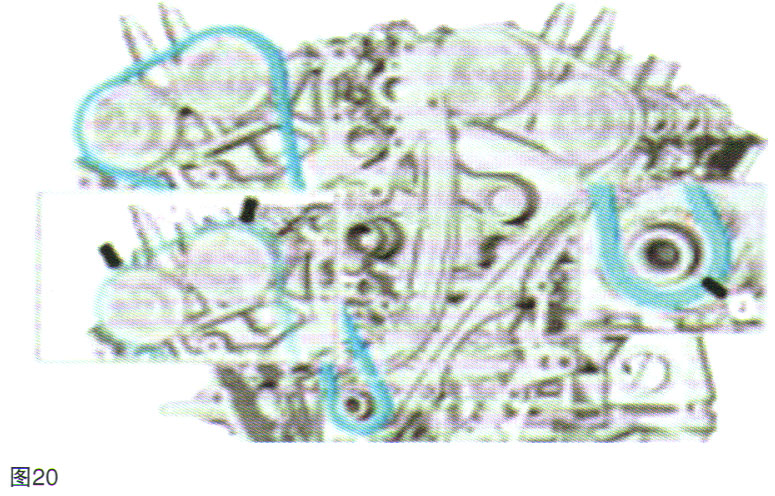

(1)注意:曲轴链轮可逆,每个上面都有一个正时标记。要安装每个正时链,请利用曲轴链轮正面的正时标记进行链条对齐。将单色链节对准VCT装置上的正时标记来安装右侧正时链。安装双色链节以便它们对准曲轴链轮的正时标记,如图20所示。
(2)安装右侧正时链张紧器臂。
(3)将张紧器放入铁夹紧虎钳中。使用钳子将棘轮线夹的两端压在一起。使用铁夹紧虎钳,将活塞压缩到复位位置。在张紧器主体的2个孔中安装一个锁销,以便将柱塞固定到位。

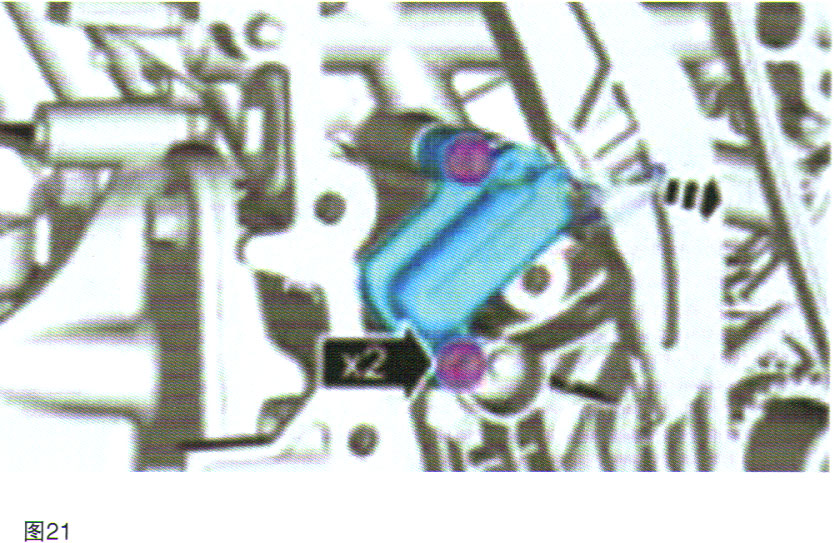

(4)放置右侧正时链张紧器使张紧臂正确环住张紧器的端部。安装双头螺栓,螺栓扭紧力矩10N·m。拆卸销子,如图21所示。

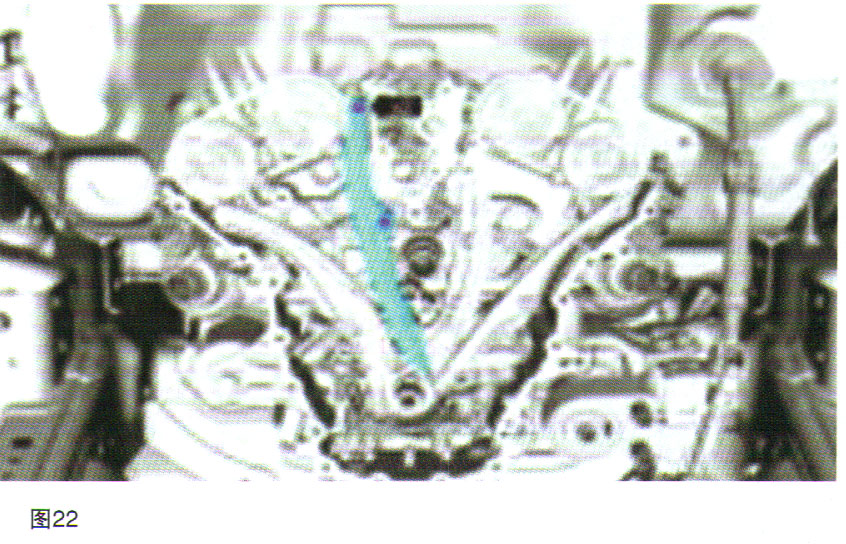

(5)安装右侧正时链导管和螺栓,扭紧力矩10N·m,如图22所示。
(6)拆下专用工具:凸轮轴固持303-1655工具。
