2019年北京现代索纳塔插电式混动G2.0发动机正时校对方法
来源:汽车维修技师  作者:佚名  2021-04-27 08:49:19

    二、检查链轮、链条张紧器、链条导轨、链条张紧器臂
    1.检查CVVT链轮与曲轴链轮的异常磨损、裂缝或损坏情况。按需要进行更换。
    2.检查张紧器臂和链条导轨的不正常磨损、裂纹或损坏的情况。按需要进行更换。
    三、安装
    1.当拆卸正时链条时,如图7所示轻微转动进气和排气CVVT链轮的TDC标记使其偏离TDC位置。

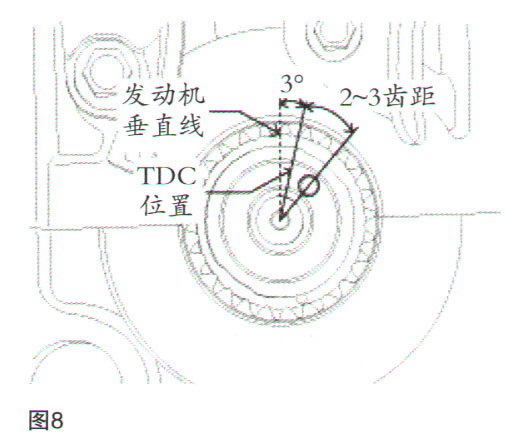

    2.当将进气CVVT链轮转离TDC位置时,顺时针将曲轴(约2-3齿距)转离TDC位置(曲轴定位销偏离发动机垂直线约3°),如图8所示。

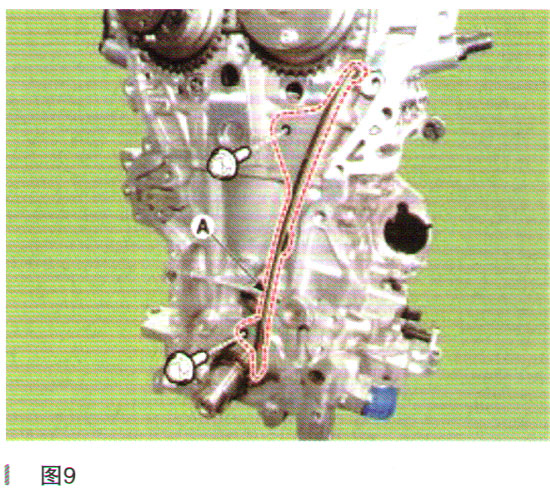

    3.安装正时链条导轨(如图9中A所示)。规定扭矩:18.6-22.6N·m。
    4.安装正时链条张紧器臂(如图10中A所示)。规定扭矩:18.6-22.6N·m。
    5.安装正时链条。
    曲轴链轮(A)→正时链条导轨(B)→进气CWT链轮(C)→排气CWT链轮(D)。
     (1)在曲轴链轮和进气CVVT链轮之间不松弛地安装正时链条,如图11所示。注:安装正时链条时应匹配各链轮的正时标记与正时链条的正时标记(有色连杆)。

上一页  [1] [2] [3]  下一页
