四、汽车收音机FM电路部分的调整
1. FM调谐电压的调节

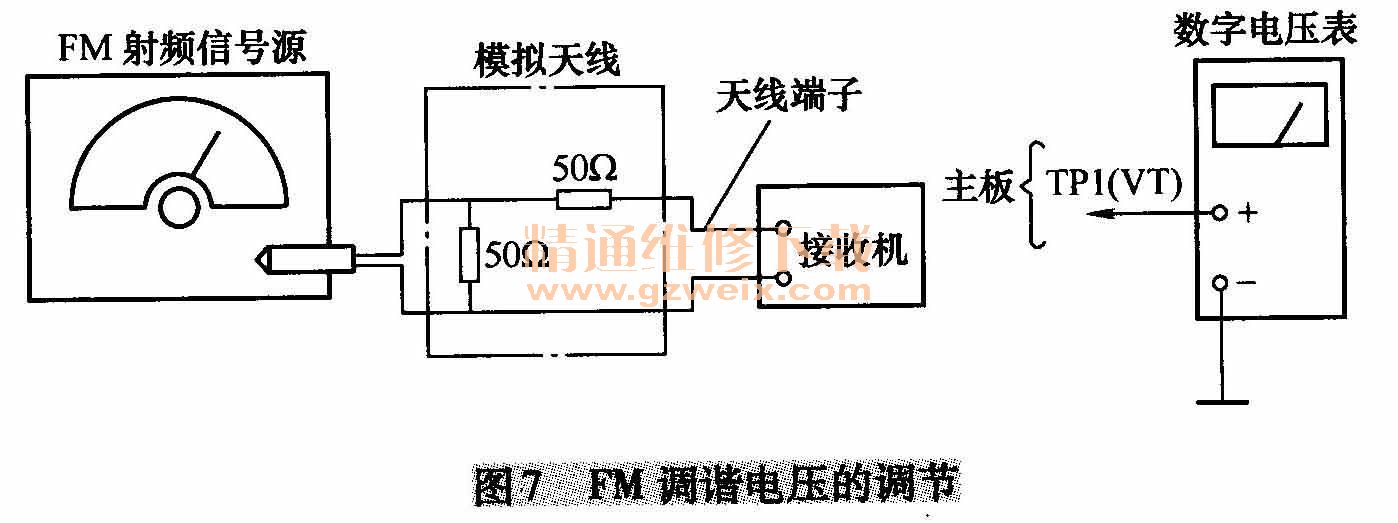

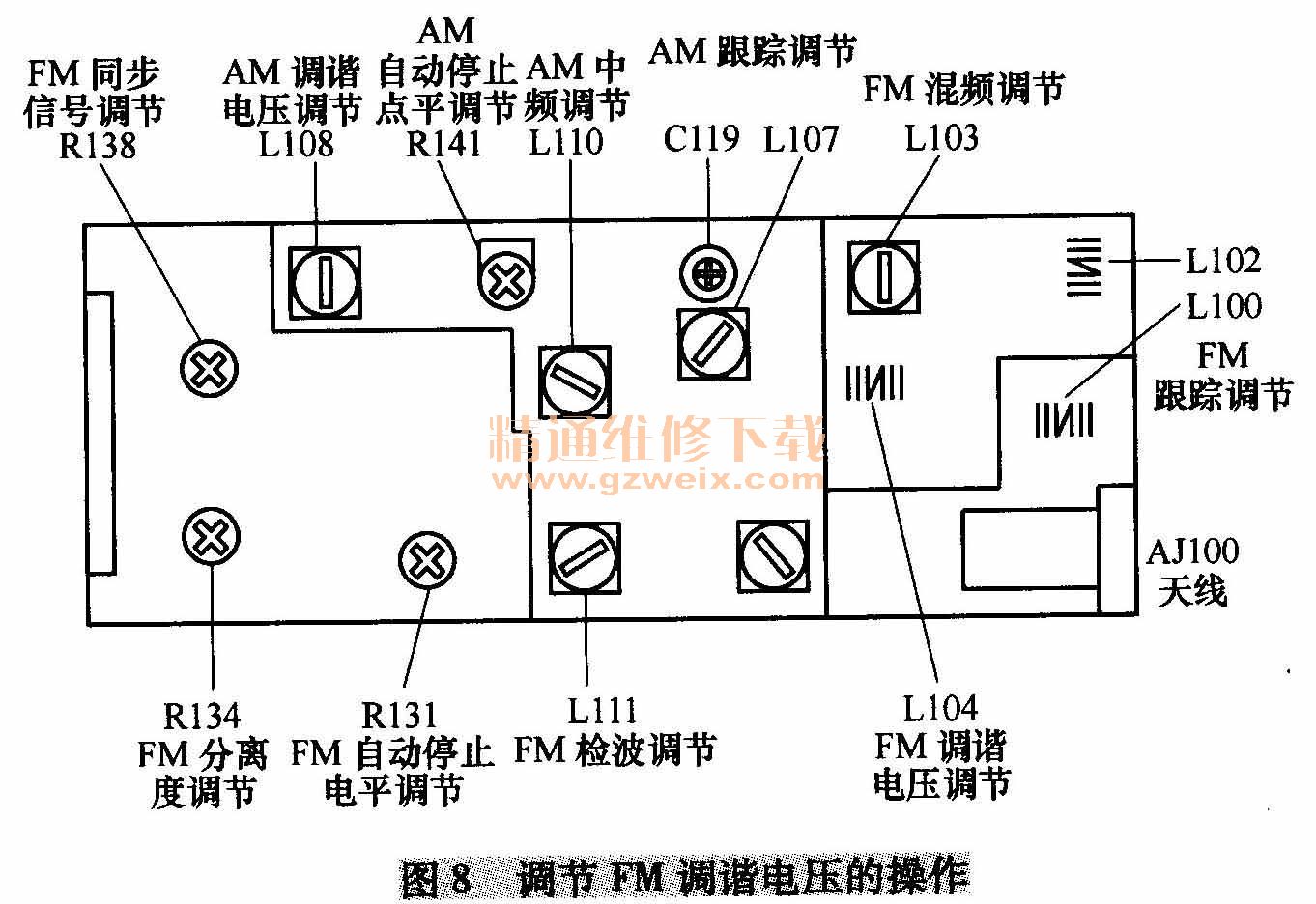

如图7所示，将“FM/AM”键设置在FM1处，“FREQUENCY SELECT”（频率选择）开关置于FM50k处。把本机调谐到108 MHz，调节L104（图8），使数字表读数变为（7.2±0.5）V。
2. FM检波调节

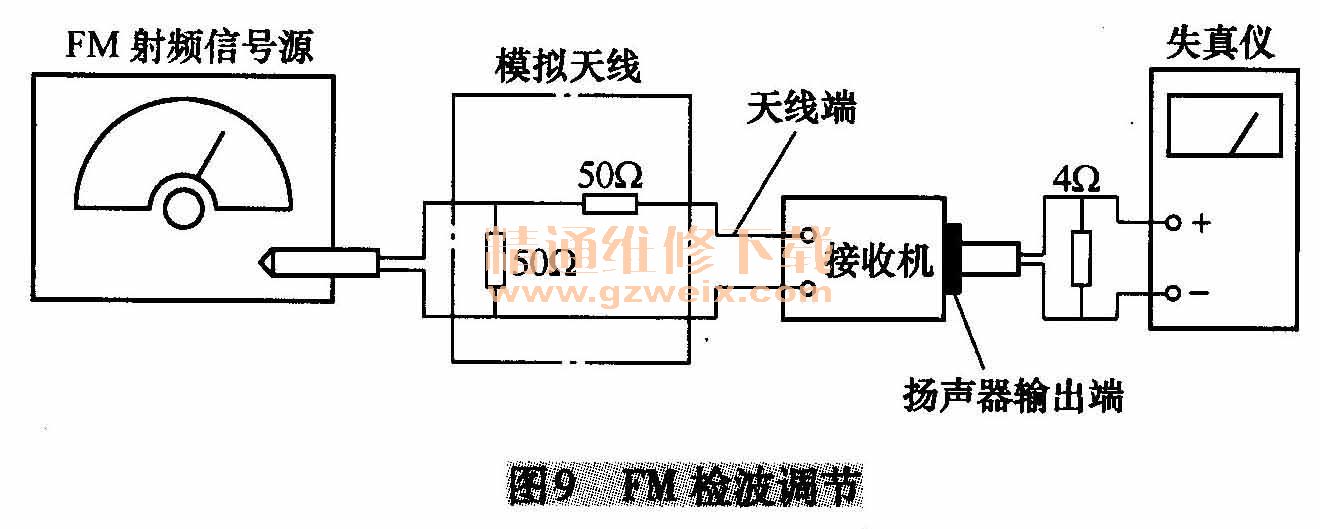

如图9所示，将“FM/AM”键置于FM处，“FREQUENCY SELECT”（频率选择）开关置于FM50k处。把FM射频信号发生器载波频率调在98. 0MHz，输出电平调在60dB（1mv），单声道方式，调制频率为1kHz （100%）。然后调节图8中所示的L111，使失真仪上的读数变为最小。
3. FM混频调节

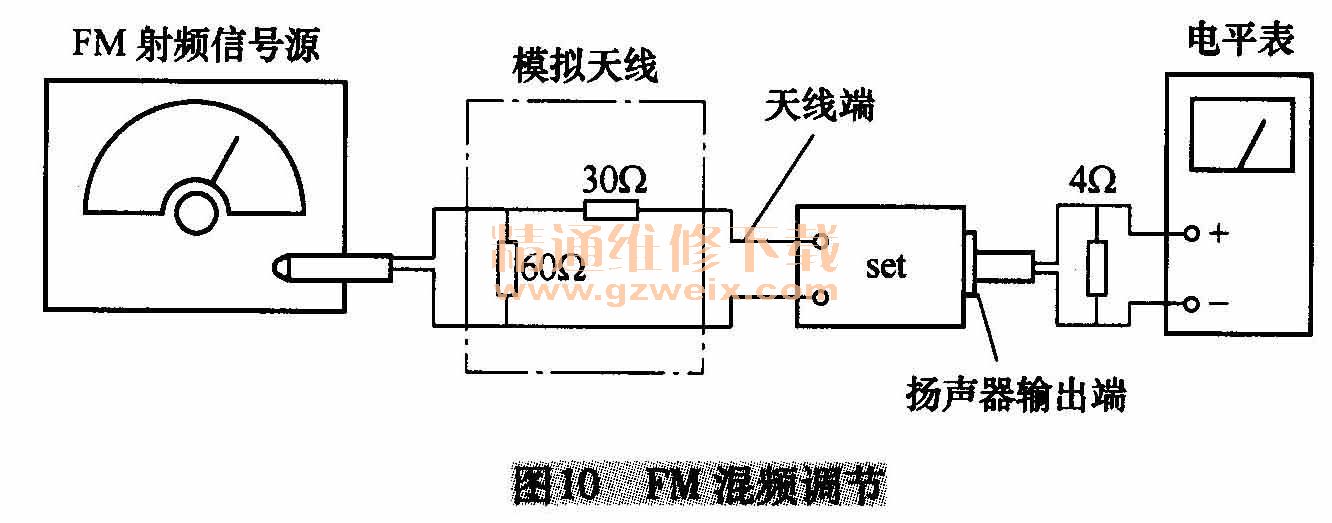

如图10所示，将“FM/AM”键置于FM处，“FREQUENCY SELECT”（频率选择）开关置于FM50K处。把FM射频信号发生器载波频率调在98. 0MHz，输出电平调在10dB（3. 2 RV）单声道方式，调制频率为1 kHz，频率为75kHz （100%），然后调节图8中L103，使电平表变为最多。
4. FM跟踪调节

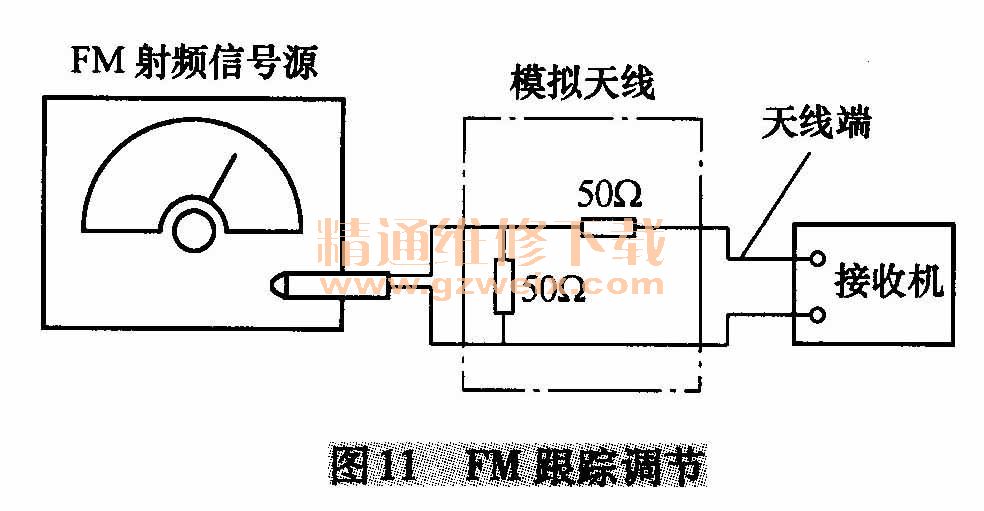

如图11所示，将“FM/AM”键置于FM1， “FREQUENCY SELECT”（频率选择）开关置于FM50k处。把FM射频信号发生器载波频率调节在108 MHz，输出电平为10dB（3. 2 μV ），单声道方式，调制频率为1 kHz，频偏为75kHz （100%）然后调节图8中的L102，使电平表读数变为最小。再把载波频率调在87. 5 MHz，输出电平为10dB （3. 2μV） ，单声道方式，调制频率为1 kHz，频偏为75kHz （100%），然后调节图8中的L100，使电平表读数变为最大。
5．FM分离调节
如图10所示，将“FM/AM”键置于FM， “FREQUENCY SELECT”（频率选择）开关置于FM50k处。把FM射频信号发生器载波频率调节在98. 0MHz，输出电平调为60dB（1MV），单声道（右声道），调制频率为1 kHz，频率偏移为76.5kHz （90%），调制频率为19kHz、频偏为7. 5kHz （10%）。然后调节图8中的R134，使电平表的读数变为最小。
6. FM同步信号调节
如图10所示，将“FM/AM”键置于FM1， “FREQUENCY SELECT”（频率选择）开关置于FM50k处。把FM射频信号发生器载波频率调谐在98. 0MHz，输出电平在40dB（100 μV ），单声道（左声道），调制频率为1 kHz、频偏为76. 5kHz （90%）；调制频率为19kHz、频偏为7. 5 kHz（10%）。
假设接收机输出电平为10dB。然后把FM射频信号源状态置于右声道（R-CH ），再调节图8中R138，使输出电平为－12dB。
7. FM自动停止电平调节
在FM自动停止电平调节之前必须作好FM自动停止电平调节。
该调节的设置如图12所示，将“FM/AM”键置于FM， “FREQUENCY SELECT”（频率选择）开关置于FM50k处。把FM射频信号发生器载波频率调谐在98. 0MHz，输出电平为22dB （12. 6μV ），单声道方式，调制频率为1 kHz，频率偏移为75kHz（100%）。

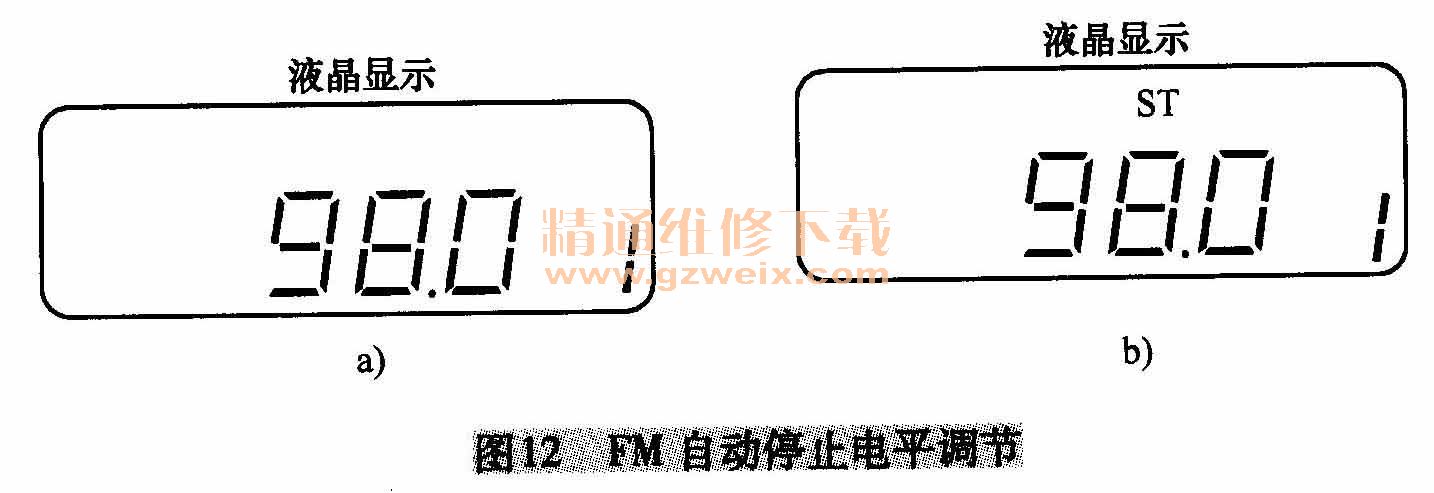

把本机置于测试状态，按“SEL"键，并置于MODEI，在液晶屏上会出现1，如图12a所示。按图8所示调节R131，使LCD显示屏出现所需的ST指示，如图12b所示。
