五、汽车收音机AM电路部分的调整
    1. AM调谐电压调节

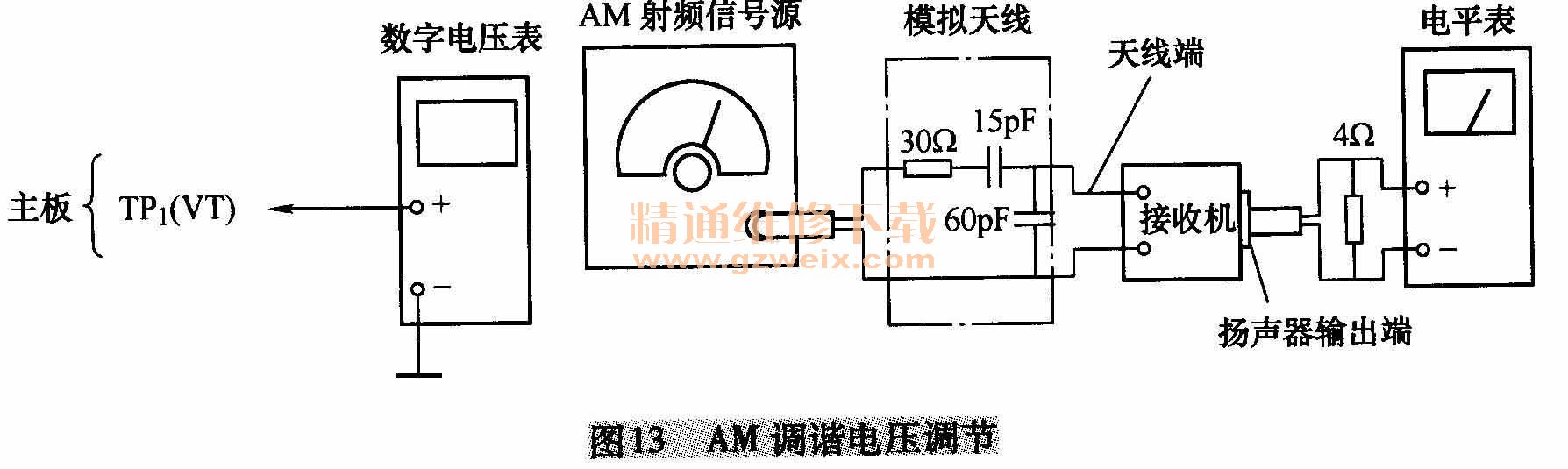

    AM调谐电压调节的设置如图13所示，将“FM/AM”键置于AM处，“FREQUECYSELECT”（频率选择）开关置于AM9k处。把信号源置于53kHz;调节图8中的L108，使数字电压表的读数变为（1.2±0.05）V。

    2. AM中频变压器调节

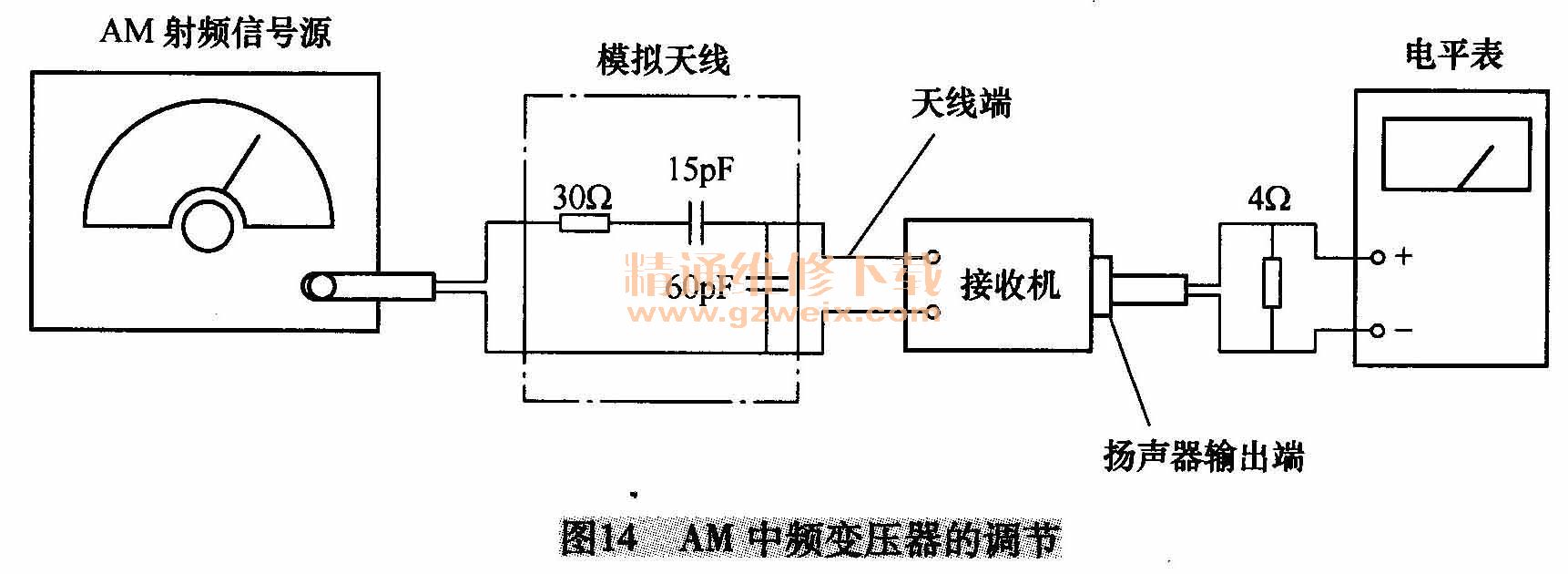

    AM中频变压器调节的设置如图14所示，将“FM/AM”键置于AM处，“FREQUENCY SE-LECT”（频率选择开关）置于AM9k处。将AM射频信号源频率置于999kHz。输出电平置于20dB （101μV ），调制频率为400 Hz，频偏为22. 5kHz （30%）。然后按图8所示，调节Ll10使电平表读数变为最大。

    3. AM跟踪调节
    AM跟踪调节的设置如图14所示，将“FM/AM”键置于AM处，“FREQUECY SE-LECT”（频率选择开关）置于AM9 k处。将AM射频信号源频率置于612kHz（为载波频率），输出电平置于20dB （10μV），调制频率为400Hz，频偏为22. 5kHz （30%）。按图8所示调节L107使电平表的读数变为最大。
    再将AM射频信号频率置于1404kHz（载频），输出电平为20dB （10}LV），调制频率为400Hz，频偏225kHz （30%），按图8所示，调C119使电平表的读数变为最大。
    4. AM自动停止电平调节
    AM自动停止电平调节的设置如图14所示，将“FM/AM”键置于AM处，”FREQUENCY SELECT”（频率选择）开关置于AM9k处。将AM射频信号源频率（载波）置于999 kHz，输出电平为33dB （44.7μN），调制频率为400Hz，频率偏移为22. 5kHz （30%）.

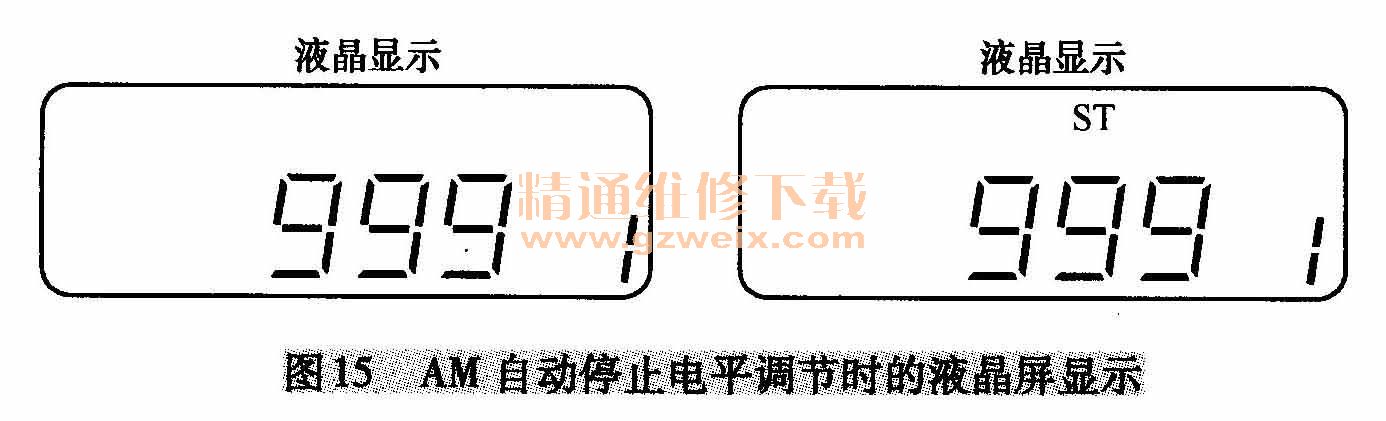

    将本机置于测试方式，按“FM/AM”键并置于AM状态，再按“SEL”键，置于方式1，液晶显示屏上出现1，如图15所示。然后按图8所示调节R141，使液晶显示器上显示出ST指示。

    六、汽车激光唱机的调整
    1．说明事项
（1） CD部件结构的工作基本上不需调节；只要按照给出的各项进行检查即可。
    2）使用标准测试盘片，如YEDS-18作为测试信号。
    3）使用具有10MΩ输入阻抗的示波器。
    4）当信号电平比下面各检查值低时，可用蘸有中性去污剂的棉球擦净光头聚焦镜。
    2．聚焦偏置调节

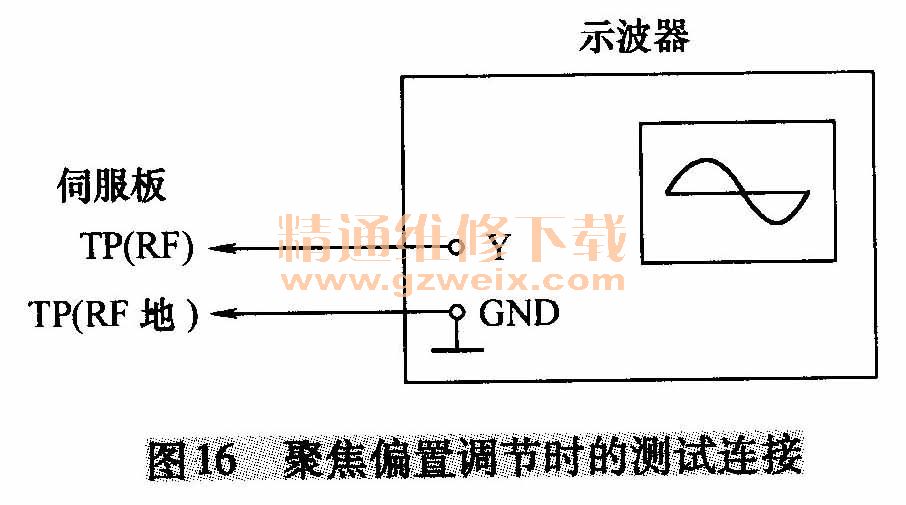

   如图16所示，将示波器置于扫描功能，调节过程如下：

    （1）把示波器连到伺服板的TP （RF----射频）点和TP （GND----射频地）之间。
    （2）接通电源。
    （3）按示波器辅助面板上的“RESET”键。
    （4）插入测试盘片（YEDS-18 ）并进行放音。

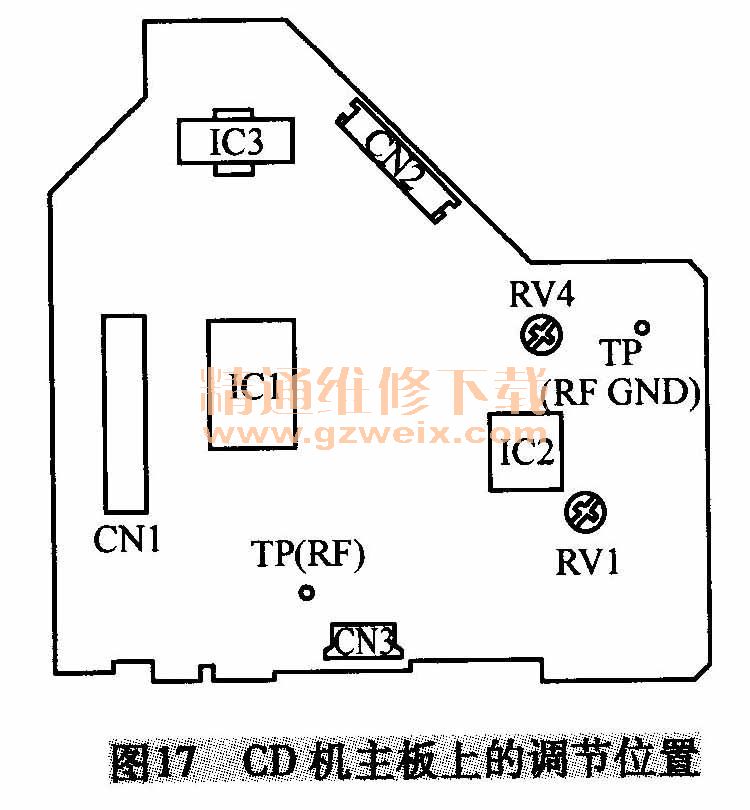

    （5）调节伺服板（图17）中的RV，使示波器的波形清晰并检查RH（射频）信号电平正确与否。

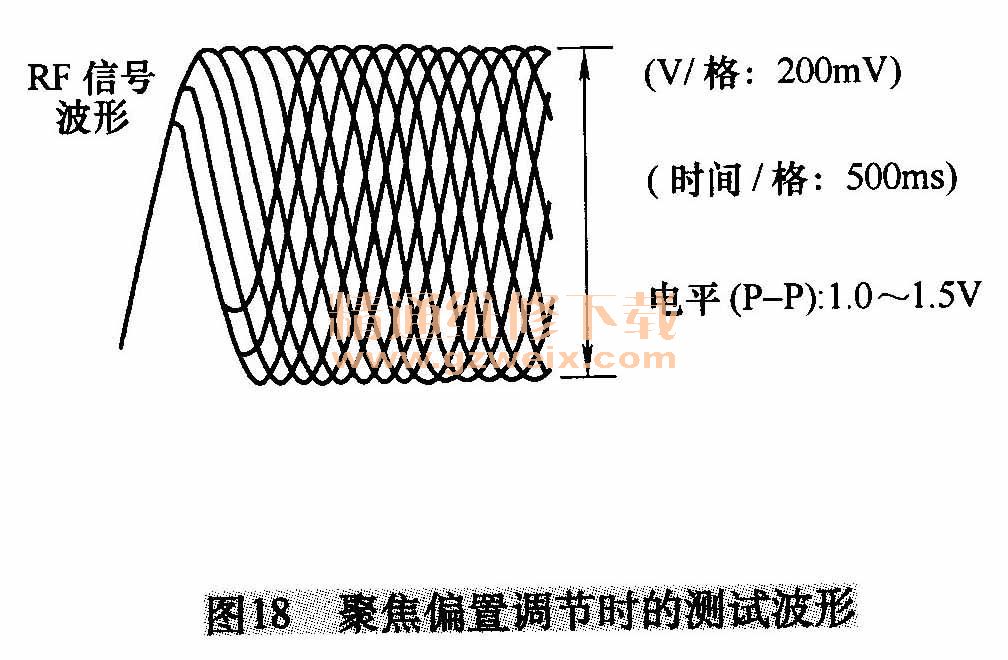

    说明：所谓的清晰RF波形是指在图18所示波形中间部位能清晰地看到“O”图形后，将示波器置于AC（交流）范围并增加垂直灵敏度，以便更容易观看。

    3．聚焦增益调节
    当光学组件RV4（图17）下列部件被更换后，才需要进行这个调节，通常是不必要的。调节过程如下：
    （1）把RV4置于标准位置（机械中点）。
    （2）检查由双轴装置（激光唱头的透镜部分）产生的运行噪声是否异常大。如果运行噪声太大，请轻轻逆时针转动RV4。
    （3）如果增益太低，将无聚焦功能，且不能放音乐。
    （4）如果增益太高．则由划痕及灰尘所产生的噪声会被听到，且运行变得不稳定。
