（1）气门机构部件装配

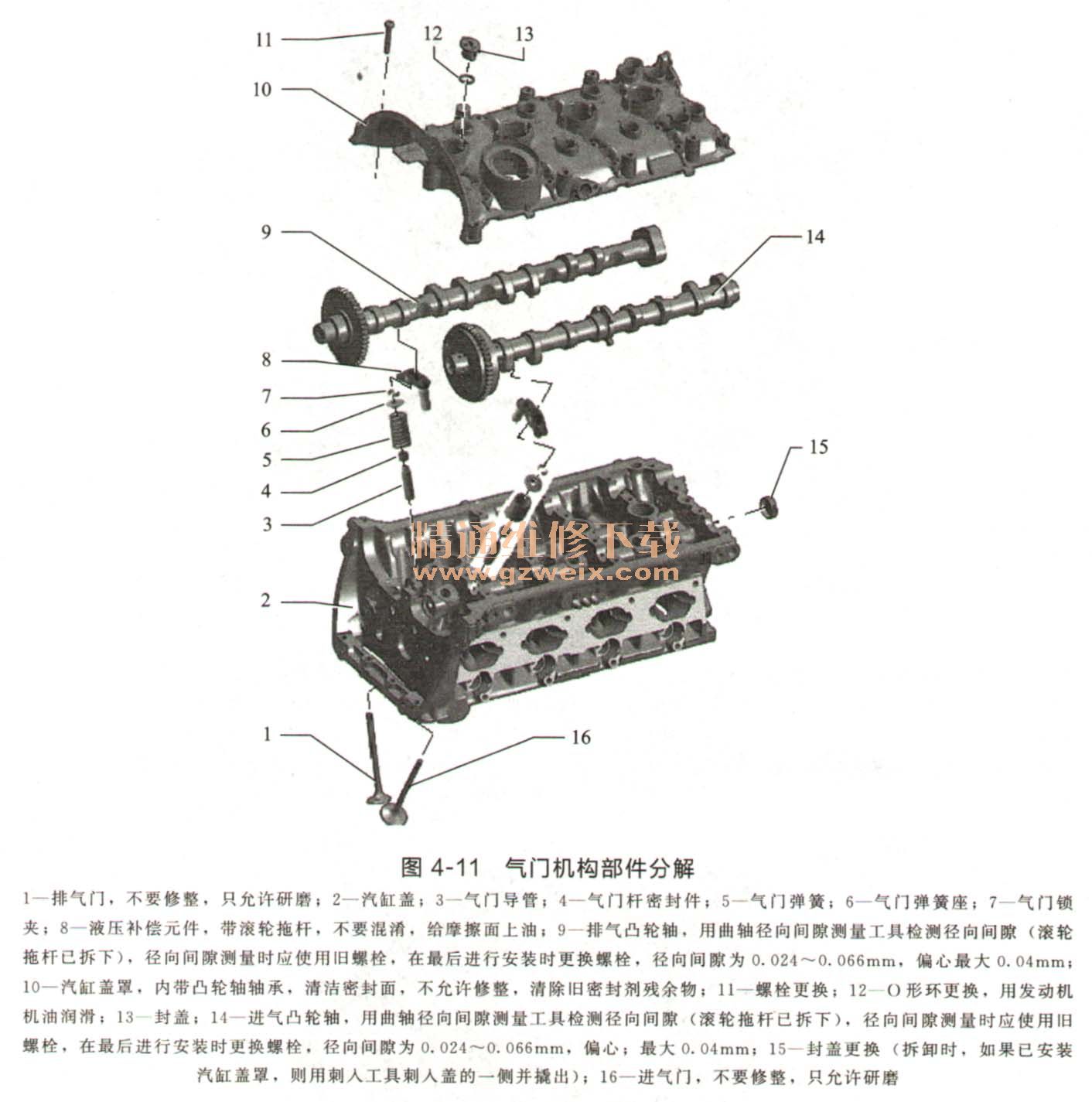

    2. 0L CRHA发动机气门机构部件分解如图4-11所示。

    注意，只允许将汽缸盖和汽缸盖罩一起更换。安装凸轮轴后约30min内不允许启动发动机。液压平衡补偿元件必须就位（否则气门会卡在活塞上）。操作气门机构后小心地旋转发动机至少2圈，以确保在起动时气门正常入位。彻底更换密封垫和密封圈。

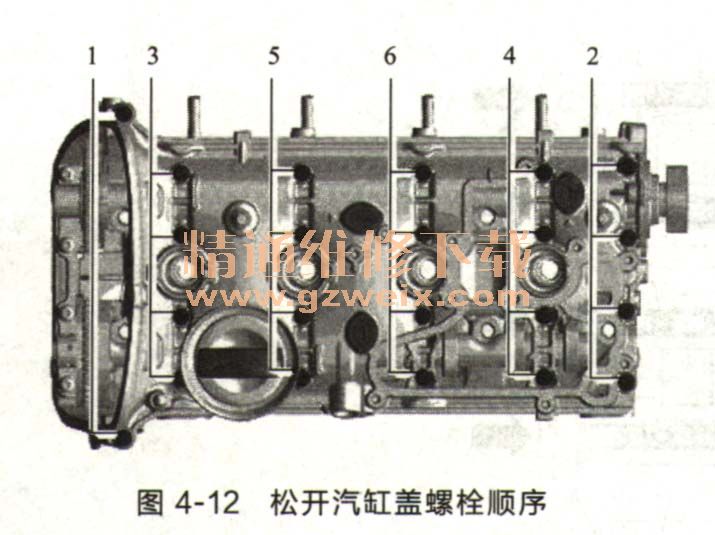

    松开汽缸盖罩螺栓顺序如图4-12所示。

    按图4-12所示顺序1～6松开汽缸盖罩。
    汽缸盖罩拧紧顺序如图4-13所示。

    更新螺栓。
    ①按顺序1～6分多步用手拧入螺栓。
    ②按顺序1～6用扭矩扳手以8N·m的力矩拧紧螺栓。
    ③按顺序1～6用刚性扳手再转动90°。
    提示：注意汽缸盖罩不能歪斜。
（2）曲轴都件装配

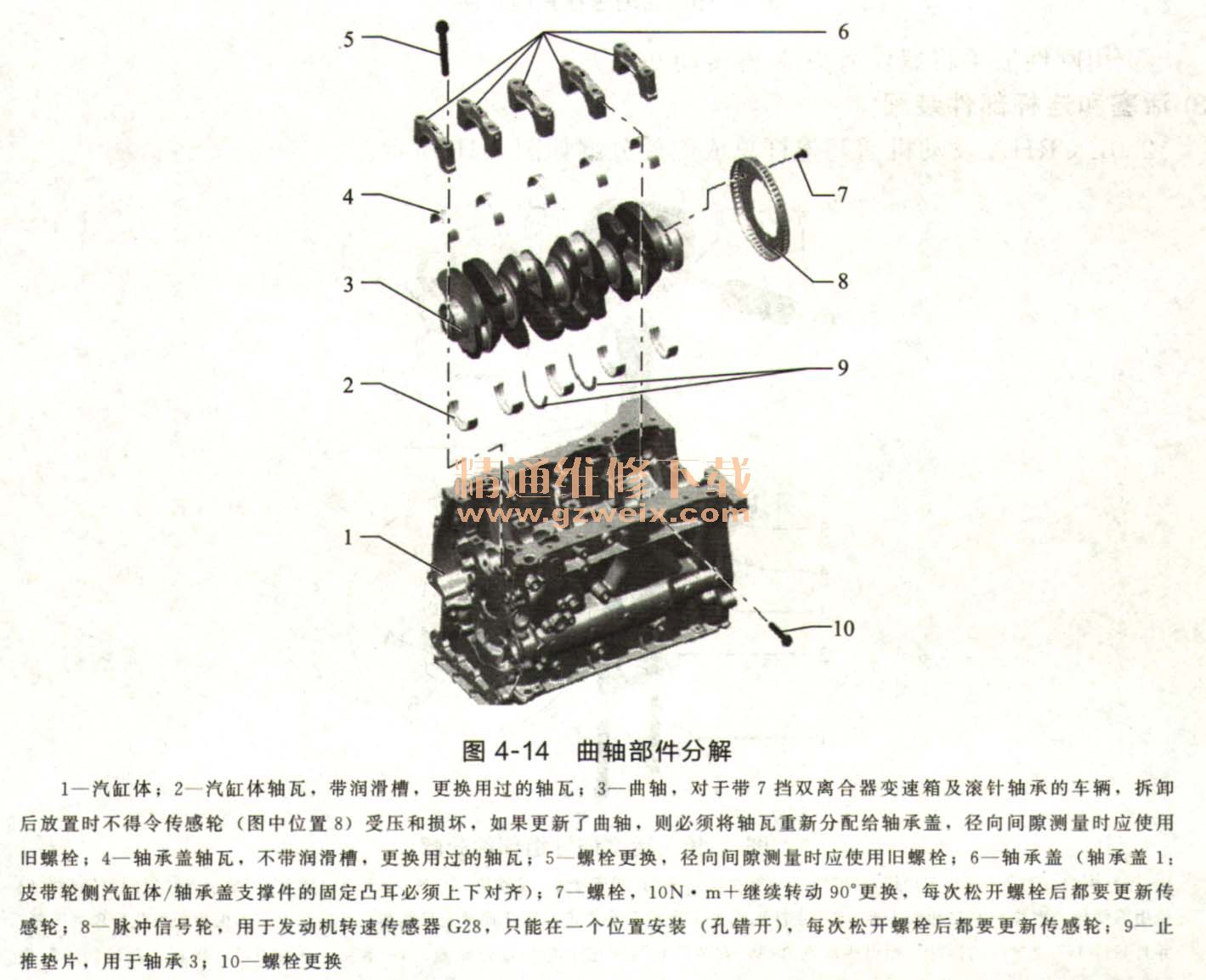

    2. 0L CRHA发动机曲轴部件分解如图4-14所示。

    提示：为了进行装配工作，必须将发动机用发动机和变速箱支架VAS 6095固定在装配台上。

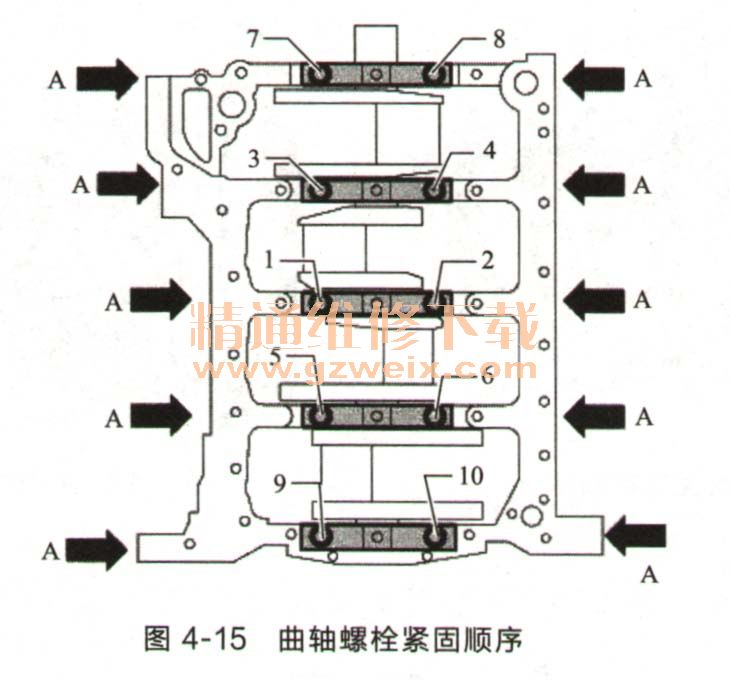

    曲轴娜栓拧紧顺序如图4-15所示。

    按照顺序拧紧曲轴螺栓。
    ①用手拧紧螺栓1～10和箭头A。
    ②将螺栓1～10用65N·m的力矩预紧。
    ③用刚性扳手将螺栓1～10再转动90°。
    ④用20N·m的力矩预紧娜栓箭头A。
    ⑤用刚性扳手将螺栓箭头A再转动90°。
