奥迪Q3 2.0L CRHA发动机机械分解

来源：本站整理作者：佚名 2015-12-02 15:10:05

（3）活塞和连杆部件装配
2. 0L CRHA发动机活塞连杆总成部件分解如图4-16所示。

（4）油底壳舰油泵部件装配

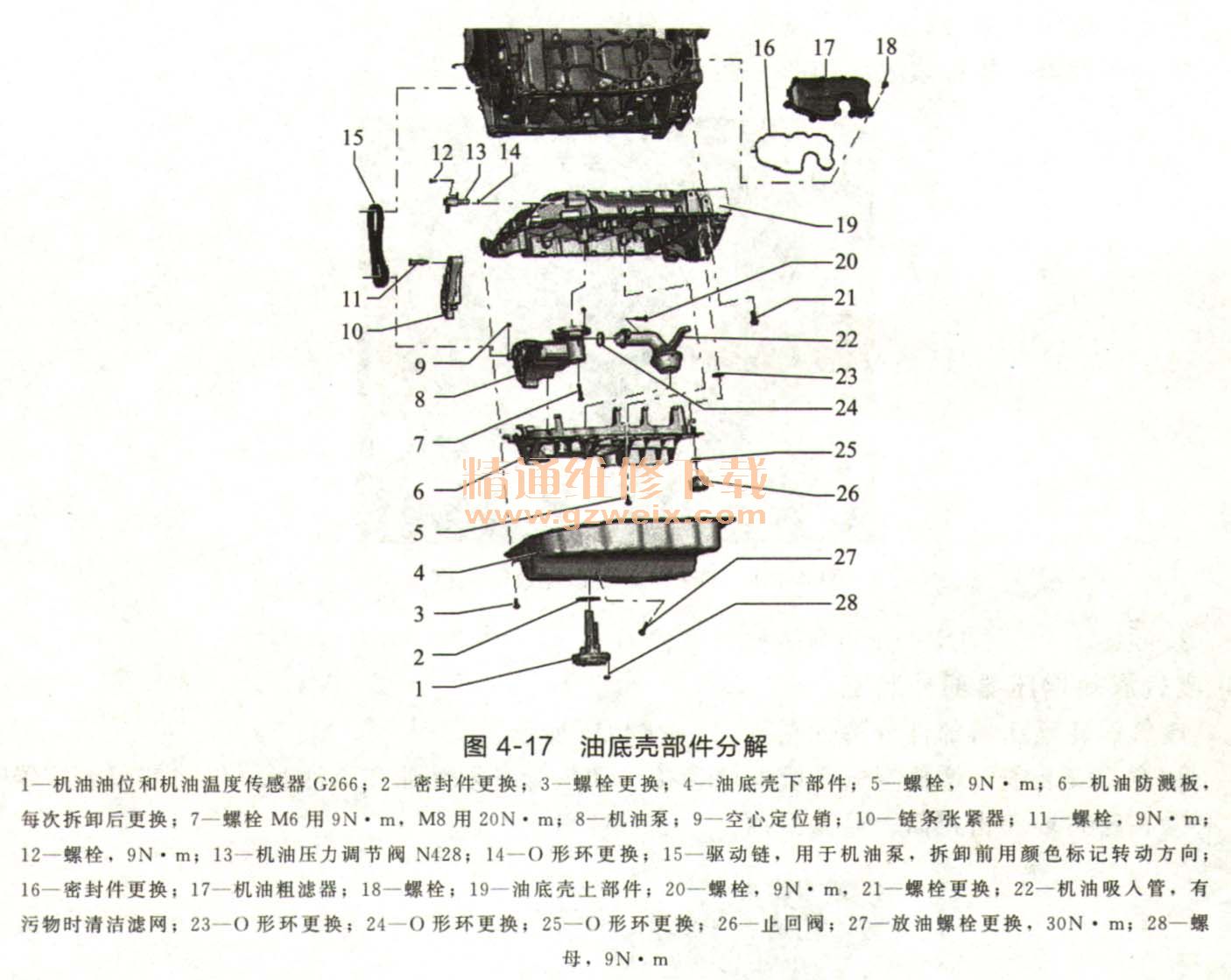

2. 0L CRHA发动机油底壳部件分解如图4-17所示。

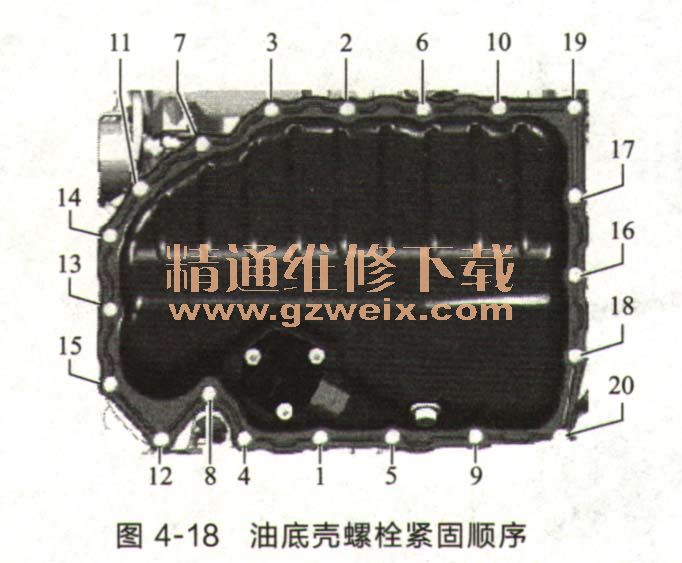

提示：如果在发动机维修时发现发动机机油中有金属碎屑以及大量的排出物（由于腐蚀损坏导致，例如曲轴和连杆轴承损坏），为了避免后续损坏，除了仔细清洁油道之外，还应更新发动机油冷却器。油底壳下部件螺栓拧紧顺序如图4-18所示。

    按顺序1～20分3步按如下方式拧紧螺栓。
    ①用手拧紧螺栓。
    ②用8N·m的力矩拧紧螺栓。
    ③继续转动螺栓45°。

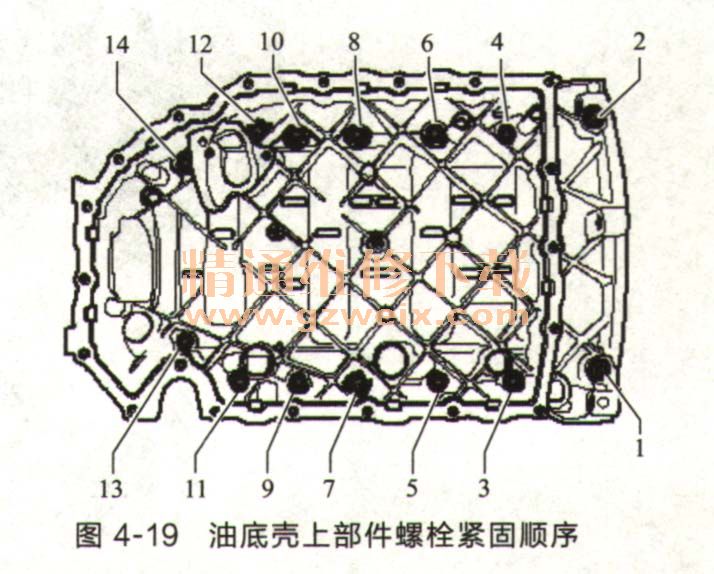

    油底壳上部件螺栓拧紧顺序如图4-19所示。

    按顺序1～14分3步按如下方式拧紧螺栓。
    ①用手拧紧螺栓。
    ②用15N·m的力矩拧紧螺栓。
    ③继续转动螺栓90°。
    提示：取决于型号，可能只装有13个螺栓。

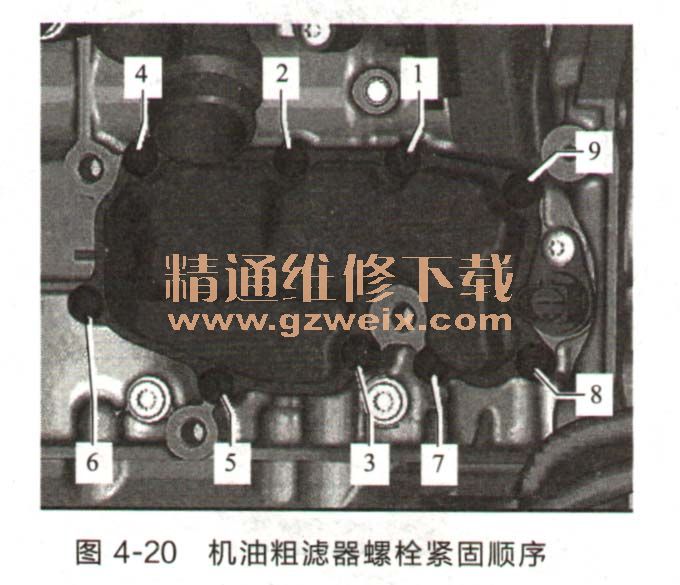

    机油粗滤器螺栓拧紧顺序如图4-20所示。

按顺序1～9用9N·m的力矩拧紧螺栓。
