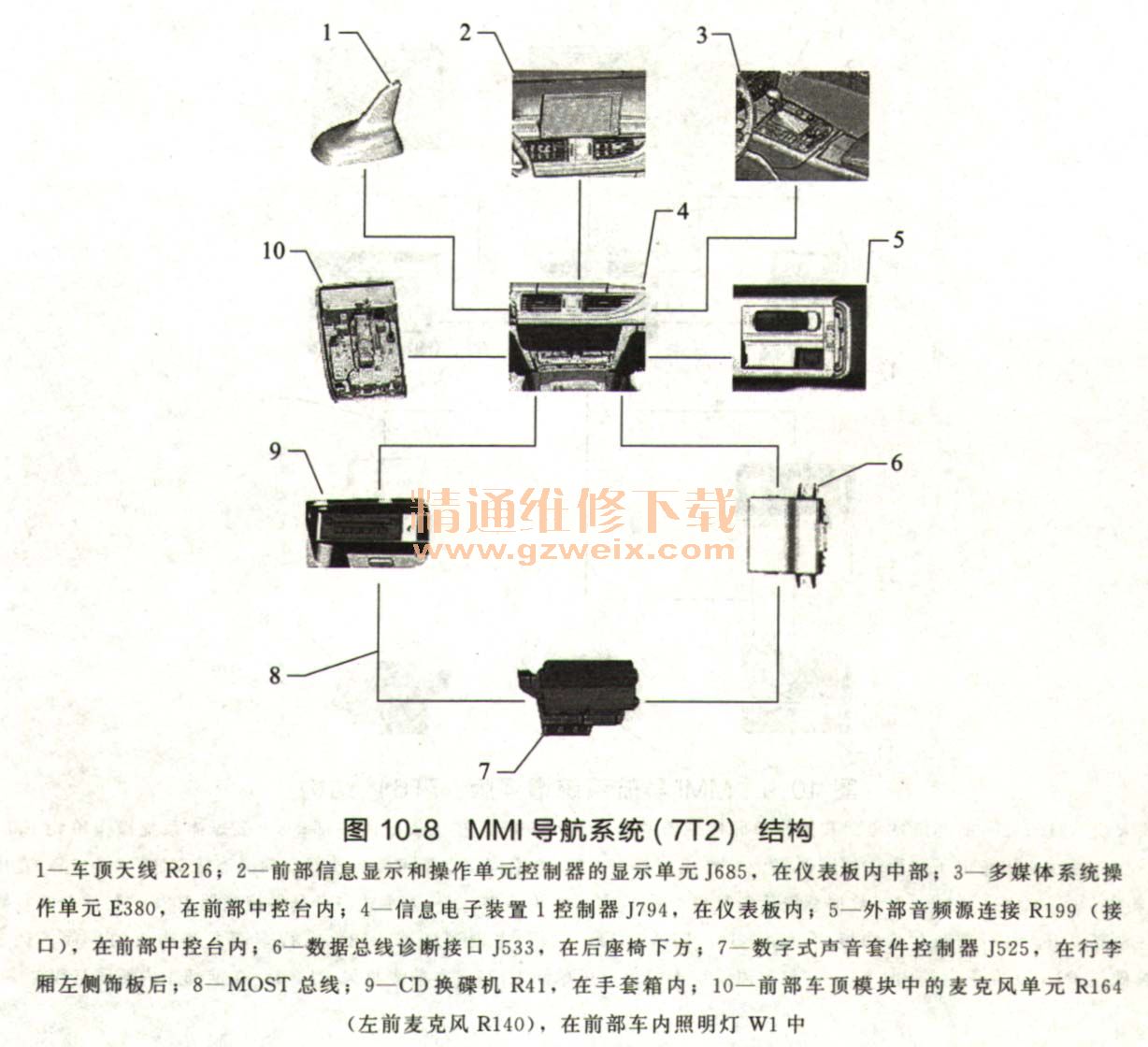

MMI导航系统（7T2）结构如图10-8所示。

    仪表板中，内带CD播放器/D存储卡读卡器/航系统的信息电子装置1控制器J794具有以下连接功能。
     a．内里的收音机R。
     b．前部信息显示和操作单元控制器的显示单元J685（显示屏），在仪表板内中部。
     c．多媒体系统操作单元E380，在前部中控台内。
     d．手套箱中的CD换碟机R41（7A2）。
     e．外部音频源连接R199（接口），在前部中控台内。
     f.  数字式音响套件控制器J525，在行李厢内左后侧。
     g.  音响系统为标准/BOSE（9VD/8RY）。
     h．蓝牙接口（9ZX）。
     i．选装的移动电话适配装置（9ZF）。
     j.  选装的内2数字收音机R147（QV3）。
     k．语音对话系统。
    MMI导航系统增强版（7T6）结构如图10-9所示。

    仪表板中，内带CD扮放器/DVD播放器/SD存储卡读卡器/导航系统的信息电子装置1控制器J794具有以下控制功能。
     a．用于存储导航效据和MP3文件的内部硬盘存储器（HD）。
     b．前部信息显示和操作举元控们器的显示单元J685（显示屏），在仪表板内中部。
     c．多媒体系统操作单元E380，在前部中控台内。
     d．手套箱中的DVD换碟机R161（6G0）。
     e．外部音频源连接R199（接口），在前部中控台内。
     f.  数字式音响套件控制器J525，在行李厢内左后侧。
     g.  音响系统为标准/BOSE/Bang＆Olufsen （9VD/8RY/8RF）。
     h．收音机R，在行李厢内左后侧。
     i．行李厢内左后电视调谐器R78（QU6/QU7）。
     j.  蓝牙接口（9ZX）。
     k.  选装的蓝牙车载电话（9ZW）。
     l.  数字收音机R147（QV3），内置在收音机R中。
     m．语音对话系统。
     信息娱乐系统MMI部件安装位置如图10-10所示。

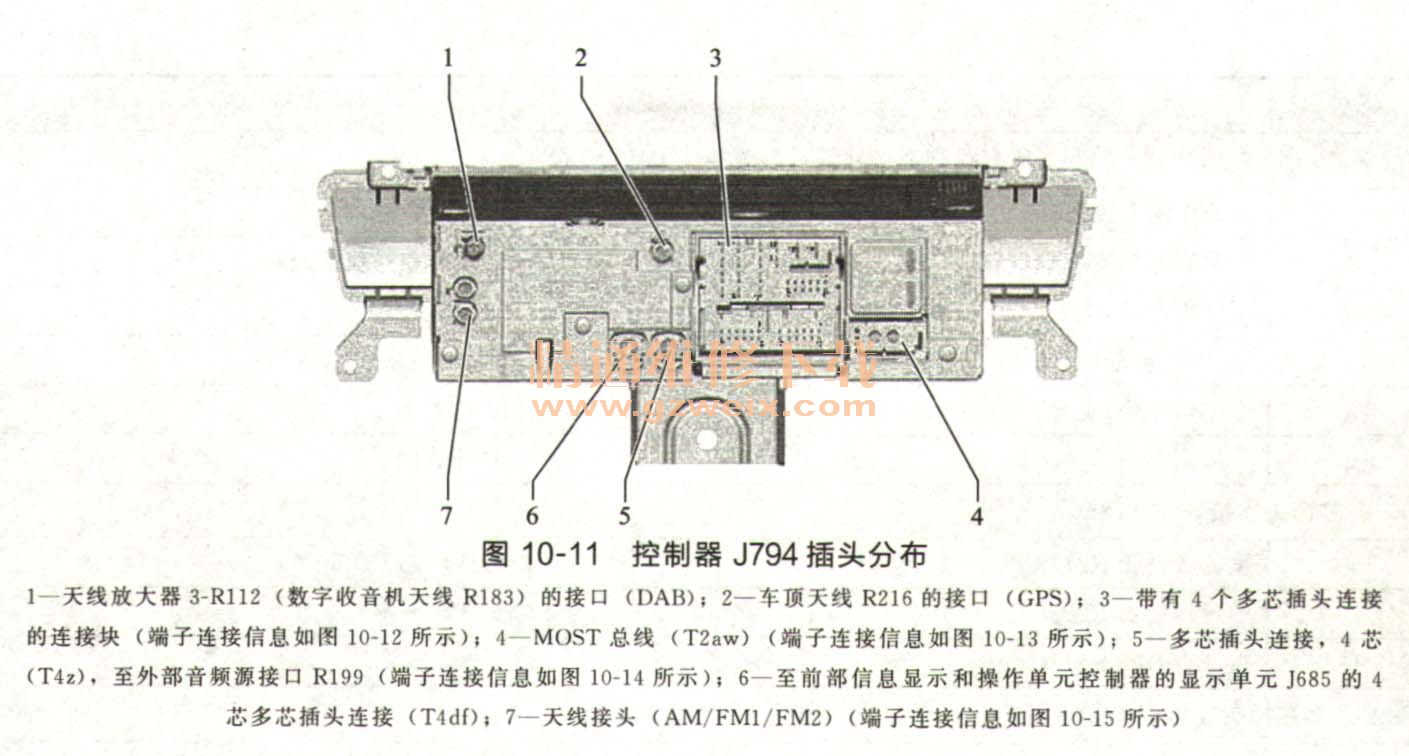

     MMI导航系统，7T2信息电子装置 1控制器J794插头布置如图10-11所示。













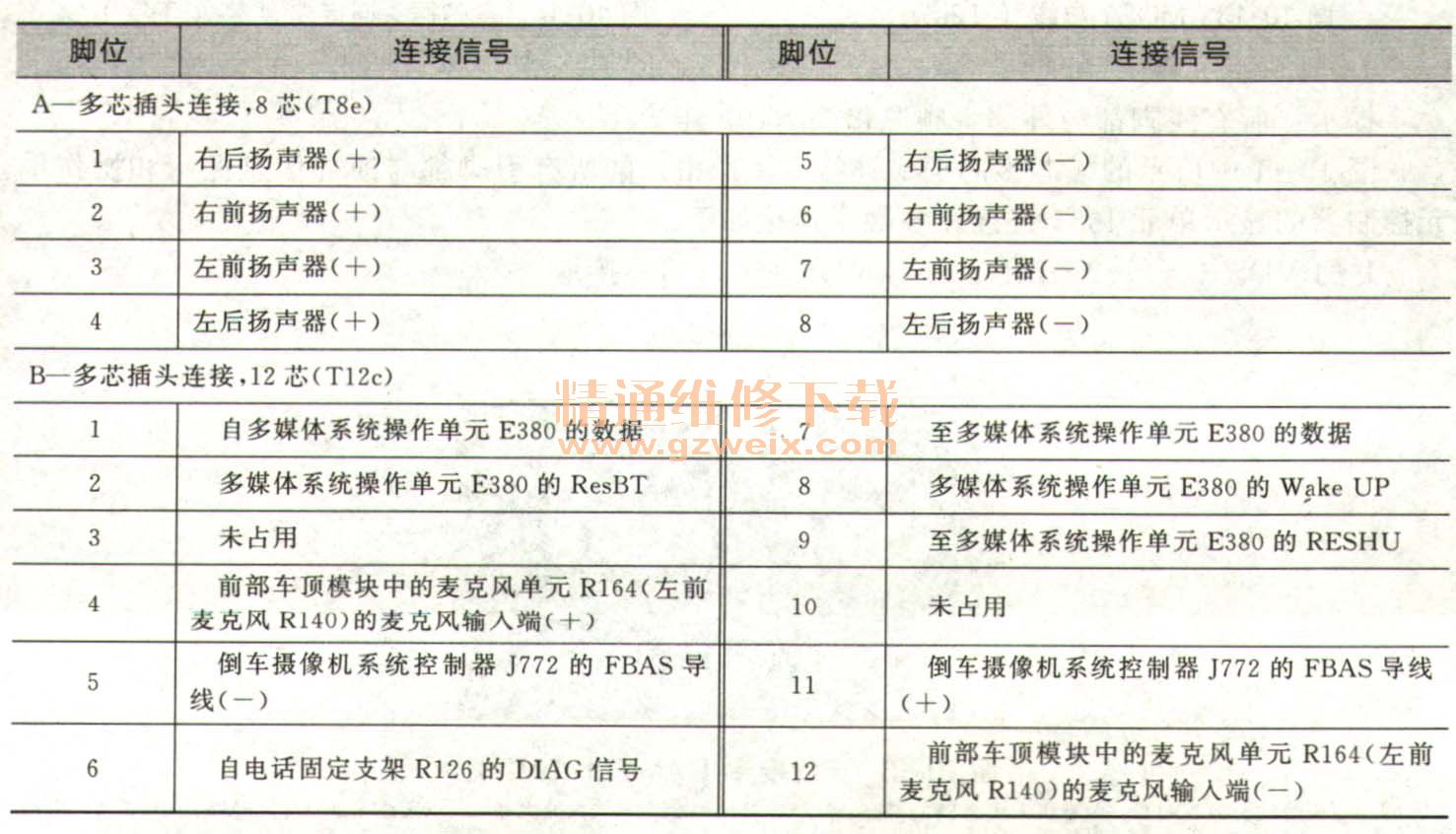

    提示：所有线脚都与外部音频源接头R199连接。
    图10-11中所示的4芯多芯插头连接6（T4df）的所有引脚都与前部信息显示和操作单元控制器的显示单元J685连接。各触点连接如下。
    1—LVDS（－）；2—LIN；3—LVDS（＋）；4—接地

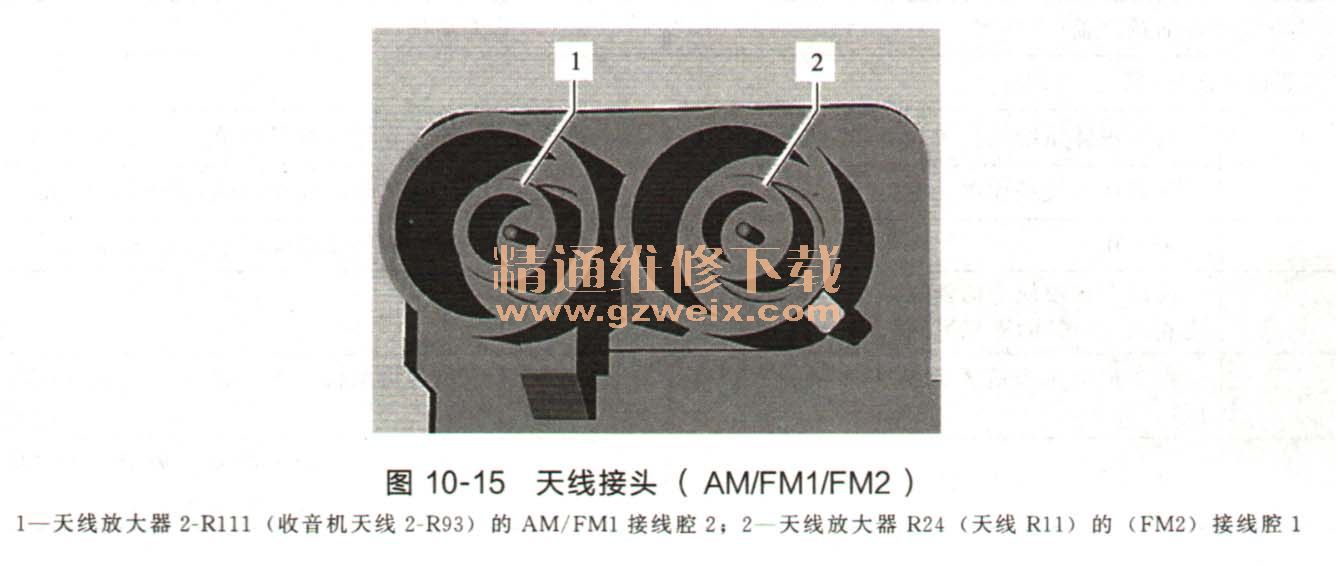

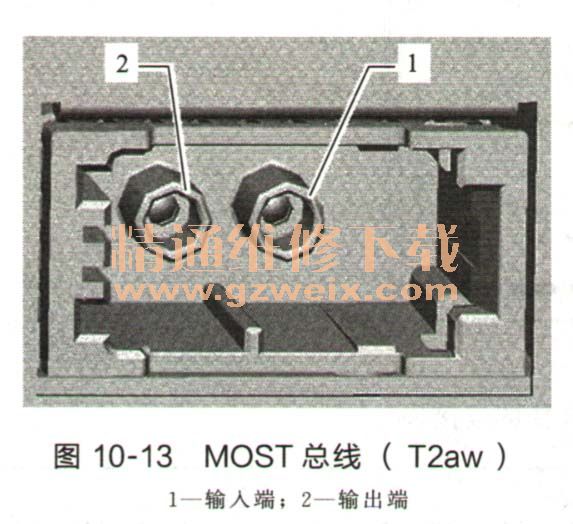

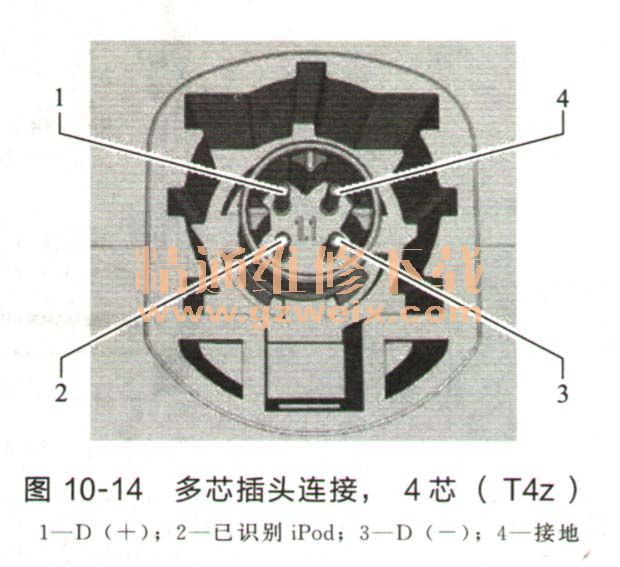

    MMI导航系统增强版，7T6信息电子装置1控制器J794插头布置如图10-16所示。








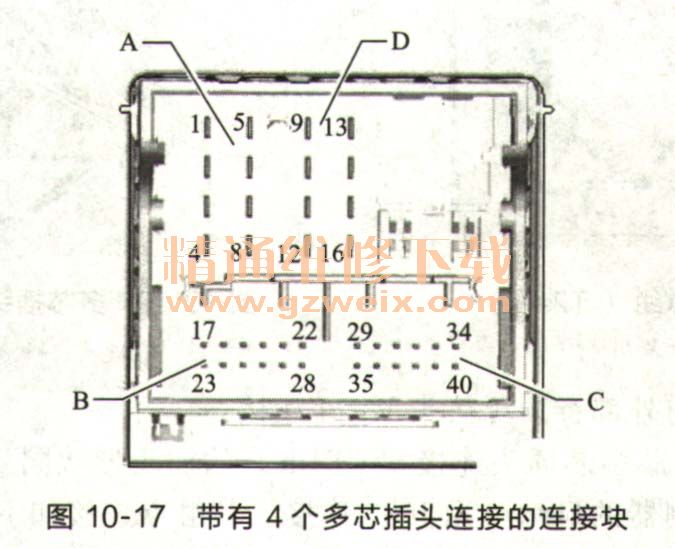

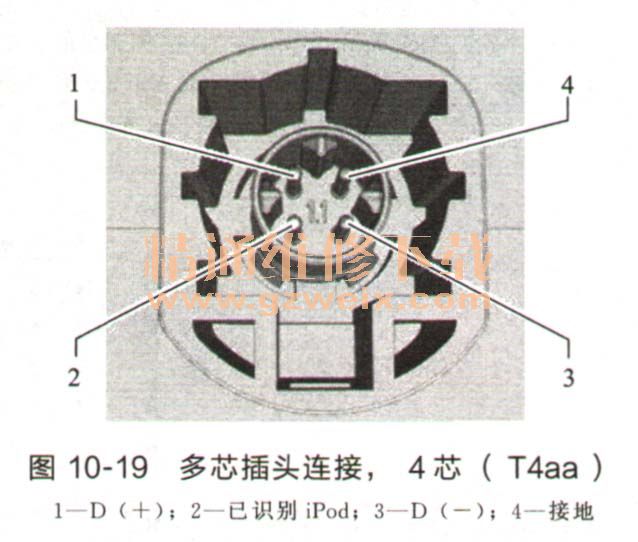

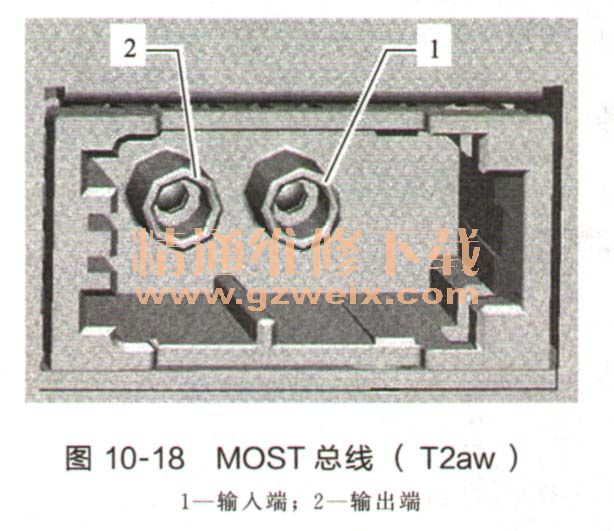

    提示：没有列出的插头触点未占用。
