提示：所有线脚都与外部音频源接头R199连接。
    图10-16中所示的4芯多芯插头连接5（T4dc）的插头形状同T4aa，所有引脚都与前部信息显示和操作单元控制器的显示单元J685连接。其触点连接如下。
    1—LVDS（－）；2—LIN；3—LVDS（＋）；4一接地

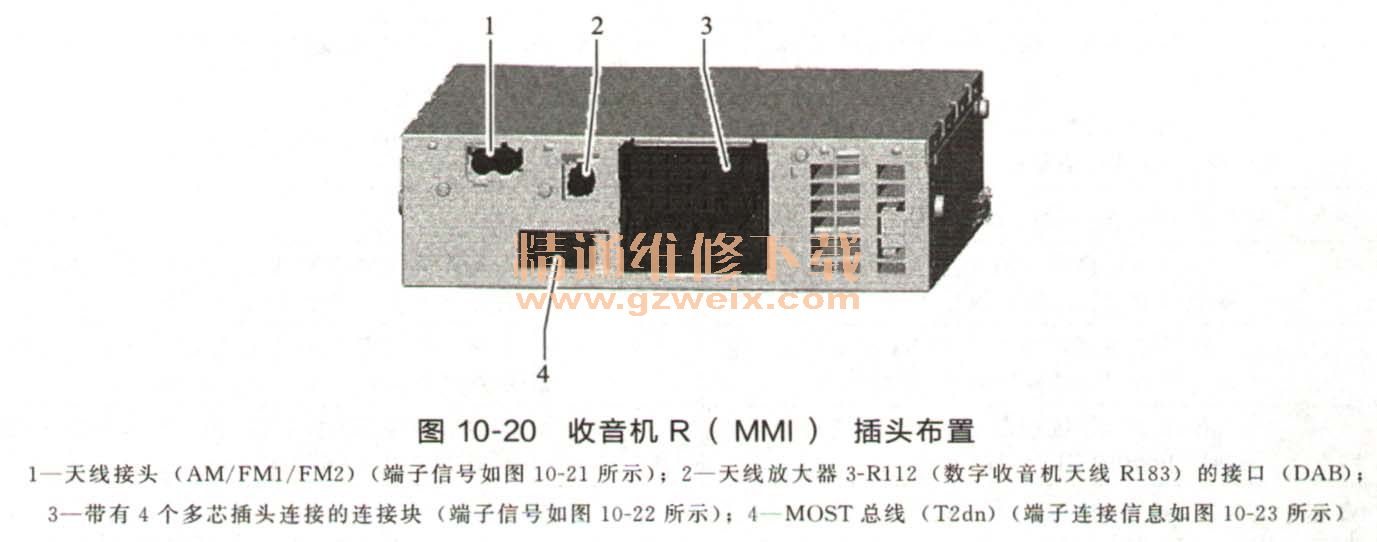

    收音机R（MMI）插头布置如图10-20所示。

    仅美国为如下布置：

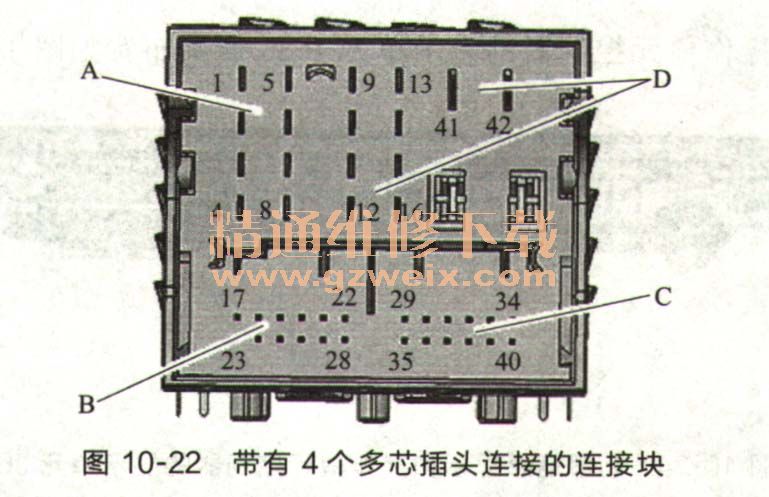

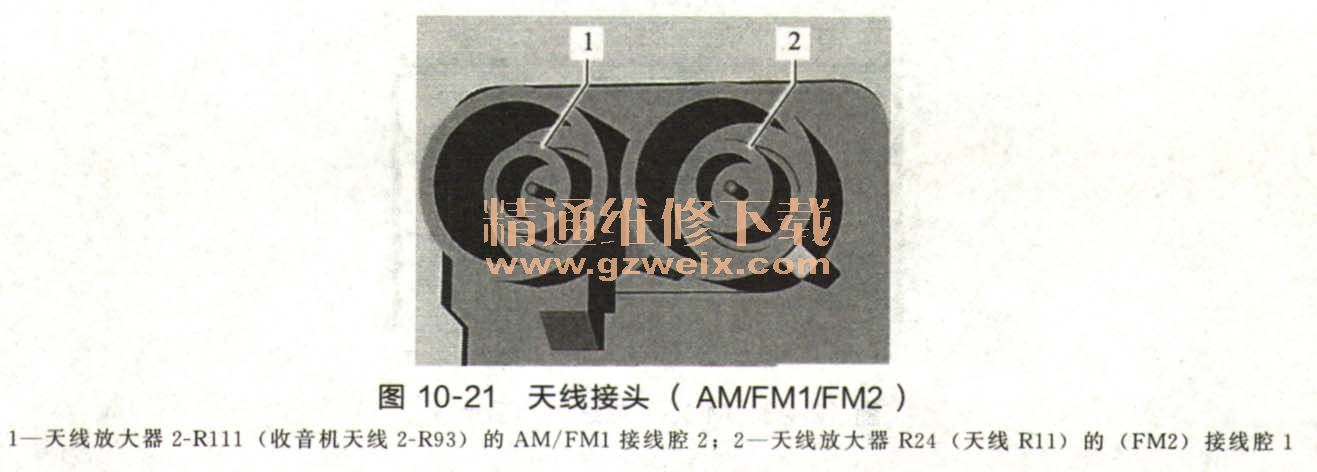

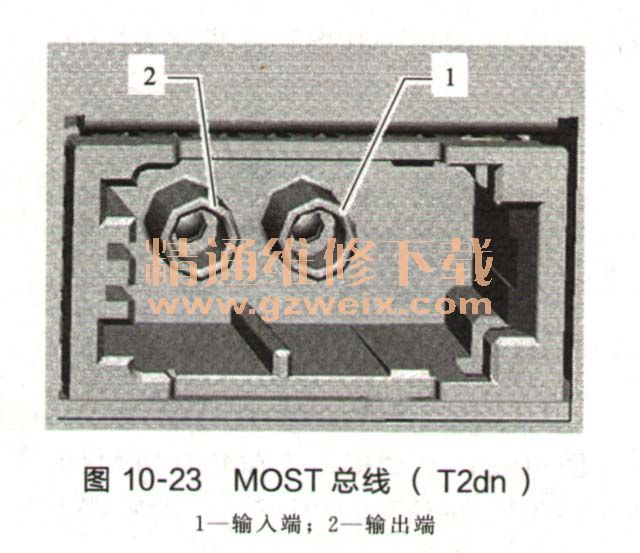

    1一天线接头（AM/FM1/FM2）；2一车顶天线R216的接头（SAT）（卫星天线R170）；3—带有4个多芯插头连接的连接块；4—MOST总线（T2dn）

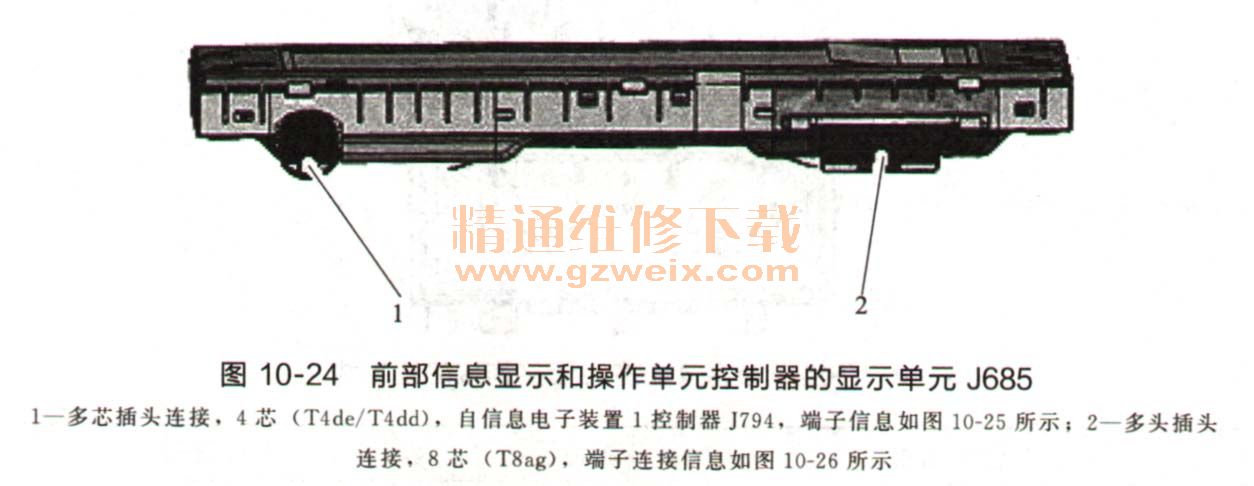

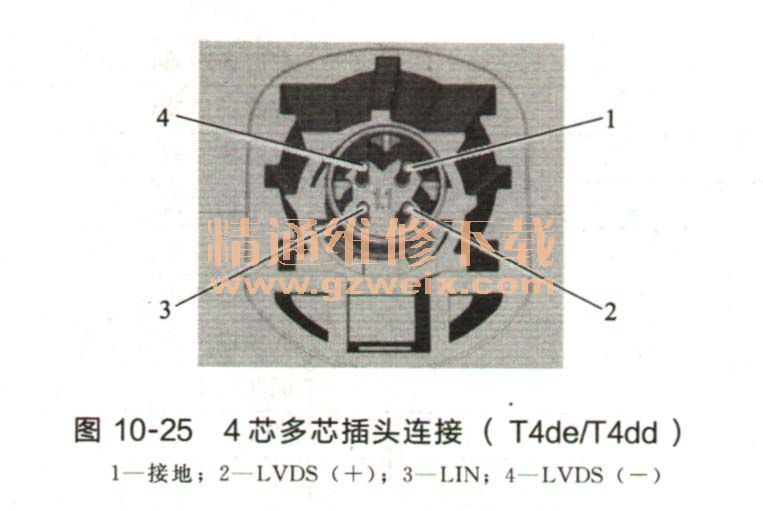

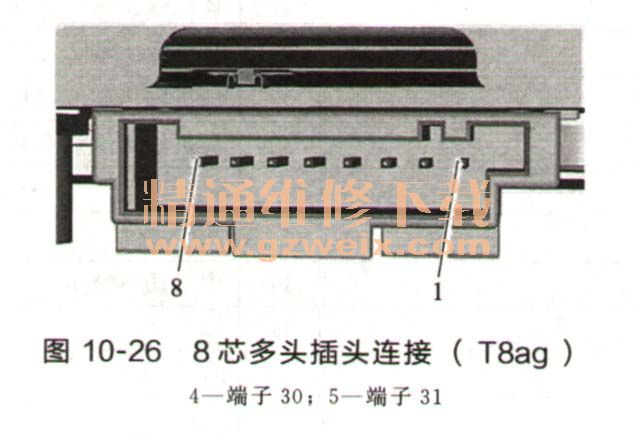

    前部信息显示和操作单元控制器的显示单元J685插头布置如图10-24所示。



    提示：所有线脚都与信息电子装置1控制器J794连接。

    提示：没有列出的插头触点未占用。
