（1）MMI Radio
MMI Radio系统在功能上与先前的第二代MMI Basic大体相同。它带有一个单碟CD驱动器和一个带3路调谐器的收音机。该款收音机在所有第三代MMI系统中都是相同的。此外它还有一个6. 5in彩色显示器。可以选配连接一个CD换碟机。
（2）MMI Radio plus

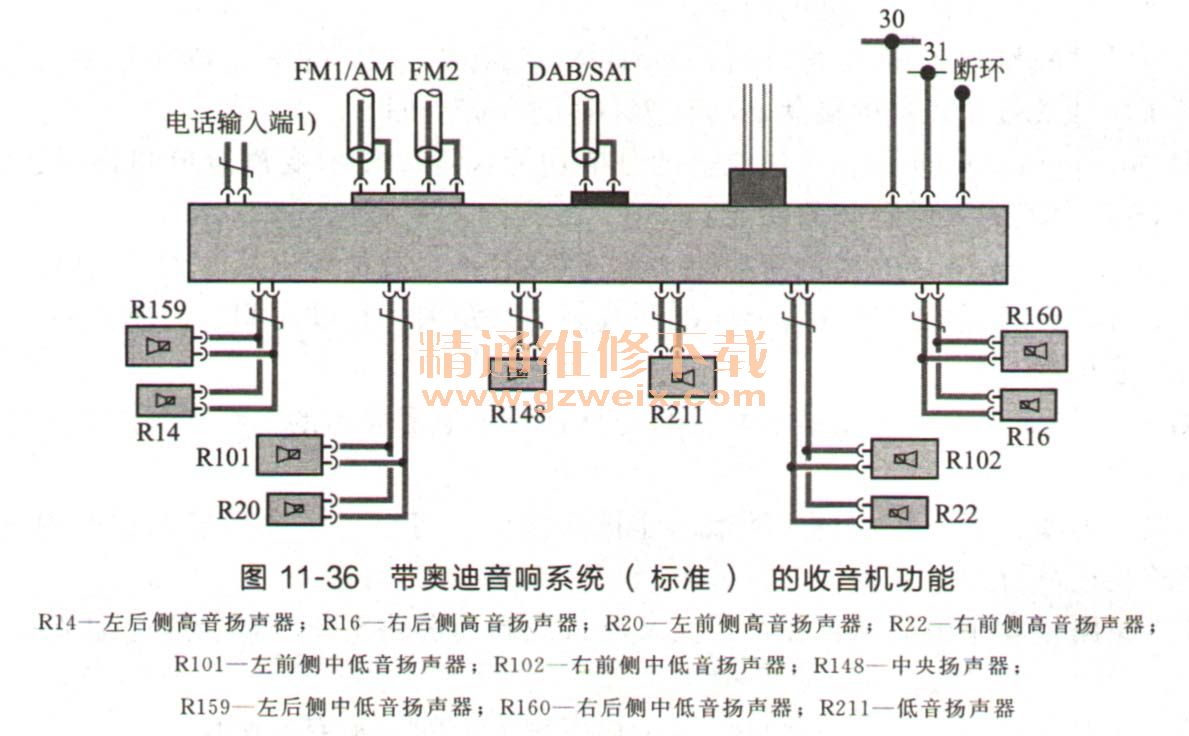

与MMI Radio相比，MMI Radio plus，增加了奥迪音响系统（标准音响）。单碟CD驱动器可以播放MP3文件。该系统电路框图如图11-36所示。
MMI Radio plus具有2个SD读卡器，并可选配数字调谐器。此外，它还可以选购顶级音响系统、通用手机准备系统（UHV）或者奥迪音乐接口。如果MMI Radio plus配备了UHV，那么它将集成语音对话系统。
（3）MMI导航系统
第三代MMI的导航系统具有两种规格：MMI Navigation（仅可在欧洲订购）和MMI Navigation plus。
MMI Navigation是一种DVD导航系统，使用6. 5in彩色显示器显示二维地图。导航电子装置集成在信息电子设备控制单元1-J794中。
与先前的奥迪DVD导航系统相比，第三代MMI Navigation也可以不使用导航DVD光盘。为此必须将完整的导航数据存入一块至少具有8GB容t的SDHC卡中，然后将这块SDHC卡插入一个SD读卡器中。
可以直接通过信息电子设备控制单元1-J794中的“Setup（设置）”菜单将导航DVD上的数据复制到SDHC卡上。一种更快的替代方法是借助于计算机将数据从DVD传摘到SDHC卡上。
以下列举了MMI Navigation的一些特别装备和功能。
①DVD导航系统。
②使用8GB SDHC卡进行导航。
③6. 5in彩色显示器。
④具有彩色地形显示的二维地图。
⑤语音操作。
（4）MMI Navigation plus
MMI Navigation plus是导航仪的顶级型号。它不仅具有快速的导航计算速度，它的三维地图也同样能够给人留下深刻的印象。
为了确保对海量数据的快速访问，MMI Navigation plus的信息电子设备控制单元1-J794配备了一块2. 5in大容量硬盘，具有30GB的存储空间。
MMI Navigation plus具有经过改进的分屏功能，可以显示变道清单和路线建议，这是一种在RNS-E中就为人所熟知的功能。
MMI Navigation plus的特色新功能“备选路线”：驾驶员可以从3种可选路线中做出选择。同时，可以在屏幕的右边查看相应的路线信息（距离、行驶时间、高速公路、收费公路等）三维地形显示。
MMI Navigation plus可以显示真正的、具有彩色地形显示的三维地形图（鸟橄图）（类似于普通地图）。
三维城市模型：在存在大量大型市内建筑的情况下将以三维田形显示这些内容。而且，重要的建筑物还具有细节显示。
三维交叉路口和车道显示：在驶近交叉路口或高速公路出口时，会通过细节图来显示正确的路线。
显示行车路线清单：屏幕左侧可以显示接下来最近的3条变道信息。
信息电子设备1控制单元 J794是MMI信息娱乐系统的主控制单元。
第三代MMI的主控制单元J794始终装配在同一种车型的相同位置上。
J794中包括以下控制单元：前部信息控制单元J523、单碟CD驭动器R89、导航系统控制单元J401（可选）、电话收发器R36（可选）、语音输入控制单元J507（仅限电话或导航系统）和外部音颇源控制单元R199（奥迪音乐接口）（可选）。
信息电子设备1控制单元J794可包括以下元件：SD读卡器（不适用于MMI Radio）、
硬盘（仅限MMI Navigation plus）、SIM卡读卡器，如已装配奥迪蓝牙汽车电话（对于MMI Navigation和MMI Navigation plus为可选）。

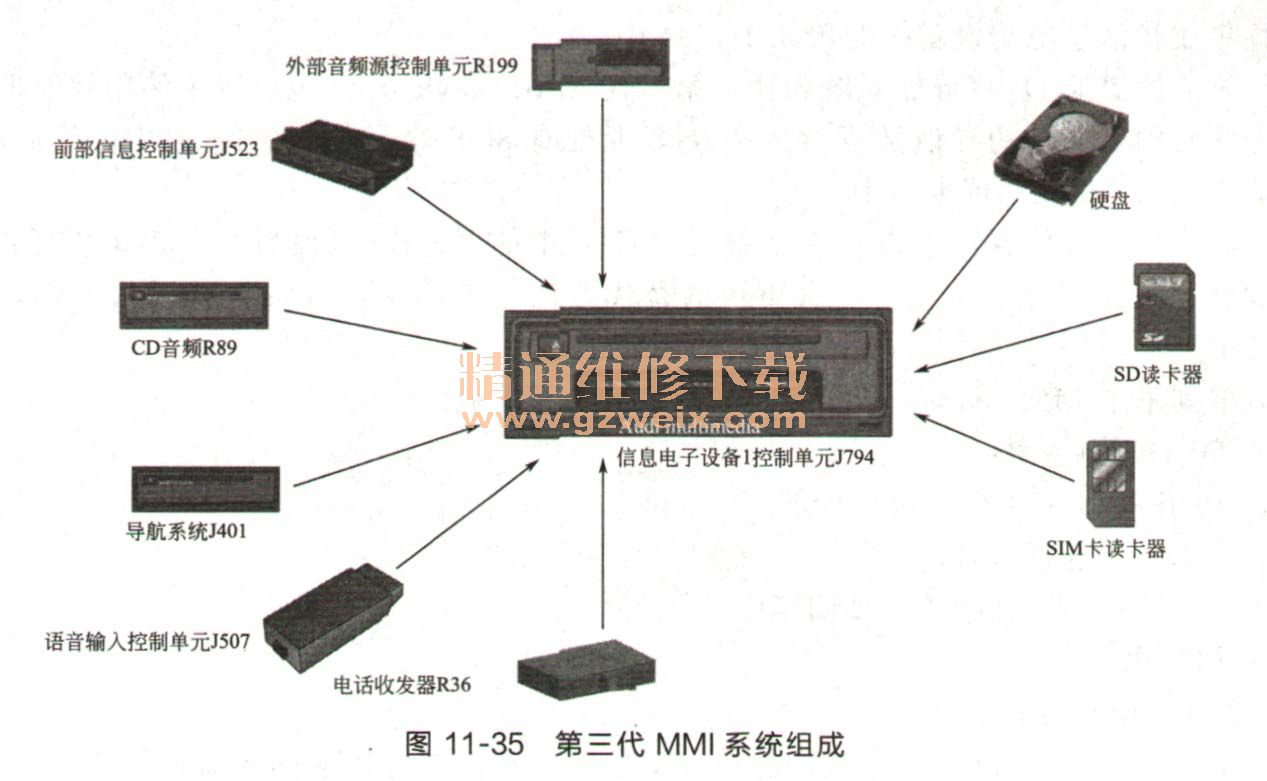

信息电子设备1控制单元J794的地址代码为“5F-Informationselektronik 1”。导航系统J401可以通过此地址代码对J794中包括的所有功能进行诊断。控制单元J794连接相关部件如图11-35所示。图11-36为带奥迪音响系统（标准）的收音机功能。
收音机R中的收音机和放大器都通过诊断地址“56 Radio”进行响应。
在第三代MMI中，收音机的相位差为AM/FM天线的诊断提供了便利。

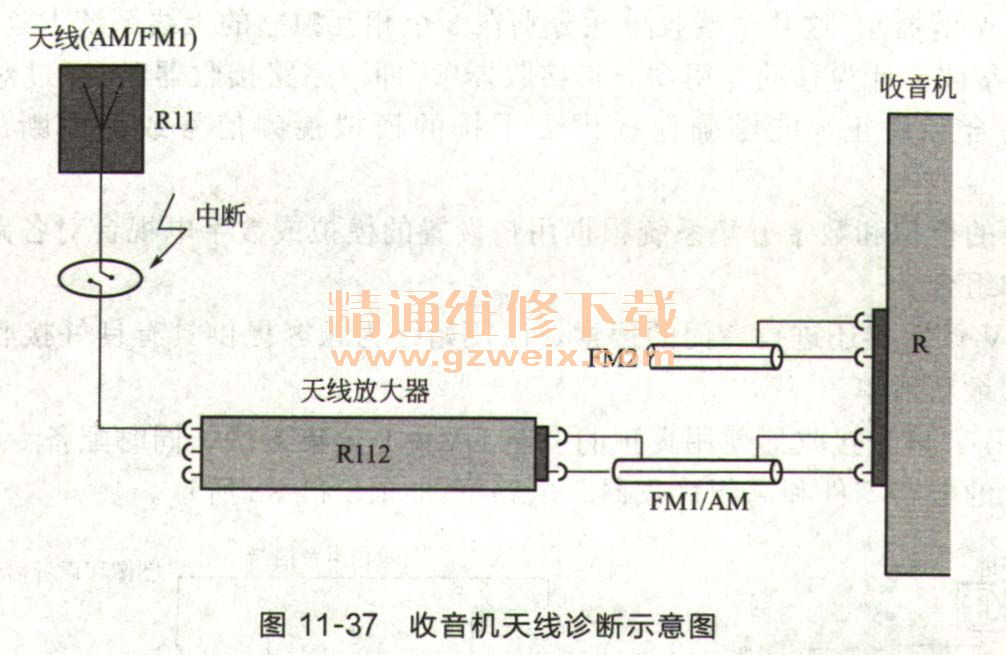

现在，AM/FM1天线和FM2天线都是完全可以诊断的。这表示，现在连天线放大器的线路故障都可以被识别出来，而且会被记录到故障存储器中。收音机天线电路如图11-37所示。
如果出现如图11-37所示的故障，就会保存故障存储器记录“阻抗变换器与车窗天线之间的连接：中断”。
收音机控制单元具有组件保护功能。受装备情况的影响，启用组件保护后的效果有所不同，下面将分别介绍。
①带外部放大器的收音机。在接收AM/FM/DAB/Sirus信号时，音颇信号循环中断1s。
②带内部放大器的收音机。在接收AM/FM/DAB/Sirus信号时，音频信号循环中断1s。此外，左声道对所有的娱乐源都切换为静音。
