接图像处理控制单元J851一共接有9条线，列举如下。
    ①两条FlexRay线，用于接ABS控制单元J104。
    ②两条FlexRay线，用于接数据总线诊断接口1533,
    ③两条总线（LVDS），用于将图像传送到摄像头控制单元J852。
    ④接J852的两条总线（LVDS）的屏蔽线。
    ⑤两条供电线，即15号线和31号线。
    LVDS（Low Voltage Differential Signaling，低压差分信号）。
    接摄像头控制单元J852一共有8条线，列举如下。
    ①两条扩展CAN总线，用于与其他控制单元进行数据交换。
    ②两条总线，用于连接接图像处理控制单元J851（LVDS）。
    ③接J851的两条总线（LVDS）的一条屏蔽线。
    ④一条导线，接车道保持辅助系统的前风挡玻瑞加热器Z67。
    ⑤两条供电线，即15号线和31号线。

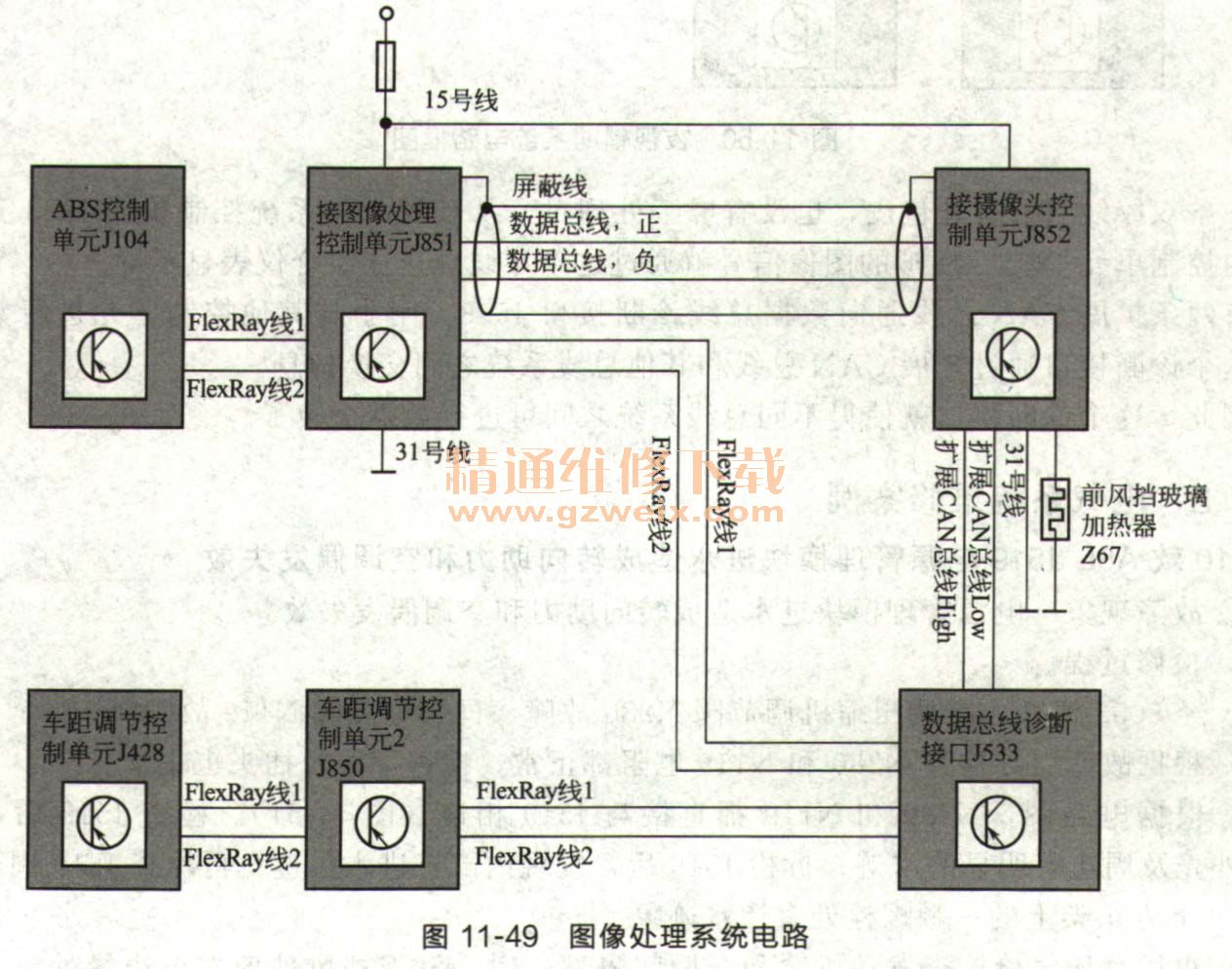

    图像处理系统电路如图11-49所示。


    相关资料：2015年奥迪原厂维修信息系统ELSA 5.2
