TCLLED液晶彩电采用的PE461 C4型电源板，是TCL公司开发的一款可用于48寸和55寸LED液晶电视的电源产品，详细的命名为40-E461C4-PWBIXG、81-PE461C4-PL200AA。额定输入电压范围：120～240Vac；正常输入电压范围：102. 264Vac；极限输入电压范围：90～290Vac；集成电路采用FAN7930C＋VIPER17L＋FSFR1700XS组合方案，输出＋3-3V/0.2A、＋24V/2A、58V/1. 5A电压，24V为机心供电，56V为LED背光驱动供电，3. 3V为待机电压。
    PE461C4型电源板应用于TCL L48F3390A-3D、L48F3320A-3D、L48F3500A-3D、L48E5390A-3D、L48F3310-3D、L55F3390A-3D、L55F3320-3D、L55F3330-3D、L55E5500A-3D等48英寸以上大屏幕LED液晶彩电中。

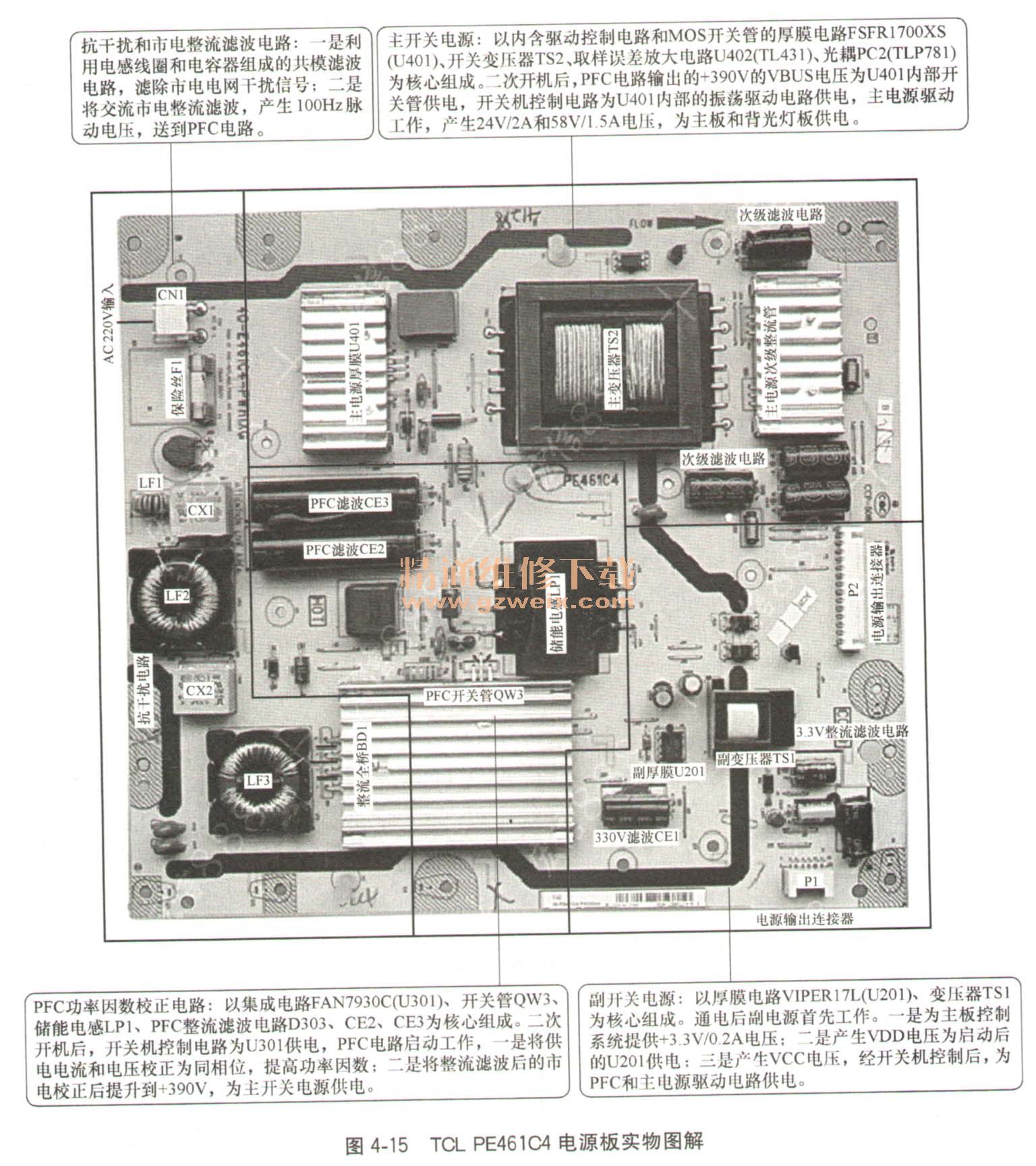

    TCL液晶彩电采用的PE461 C4型电源板实物图解如图4-15所示，电源板下面元件实物图解如图4-16所示。

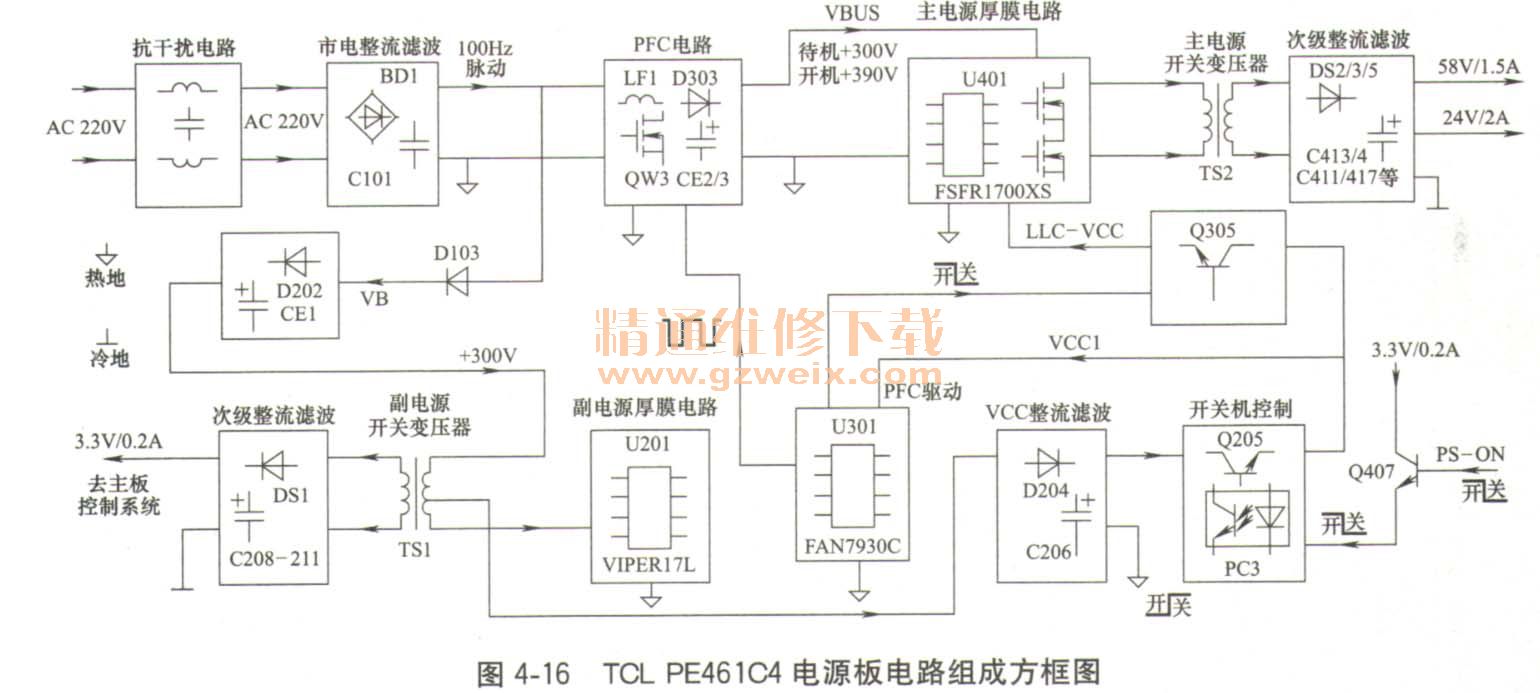

    该电源板由三部分组成：一是以集成电路FAN7930C（U301）为核心组成的PFC功率因数校正电路，将整流滤波后的市电校正后提升到＋390V为主开关电源供电；二是以集成电路VIPER17 L（U201）为核心组成的副开关电源，产生＋3.3V/0. 2A电压，为主板控制系统供电，同时产生VDD电压为启动后的U201供电，产生VCC电压，经开关机电路控制后，为PFC和主电源驱动电路供电；三是以集成电路FSFR1700XS（U401）为核心组成的主开关电源，产生＋24V/2A、58V/1. 5A电压，为主板和背光灯板供电。
  （1）抗干扰和整流滤波电路

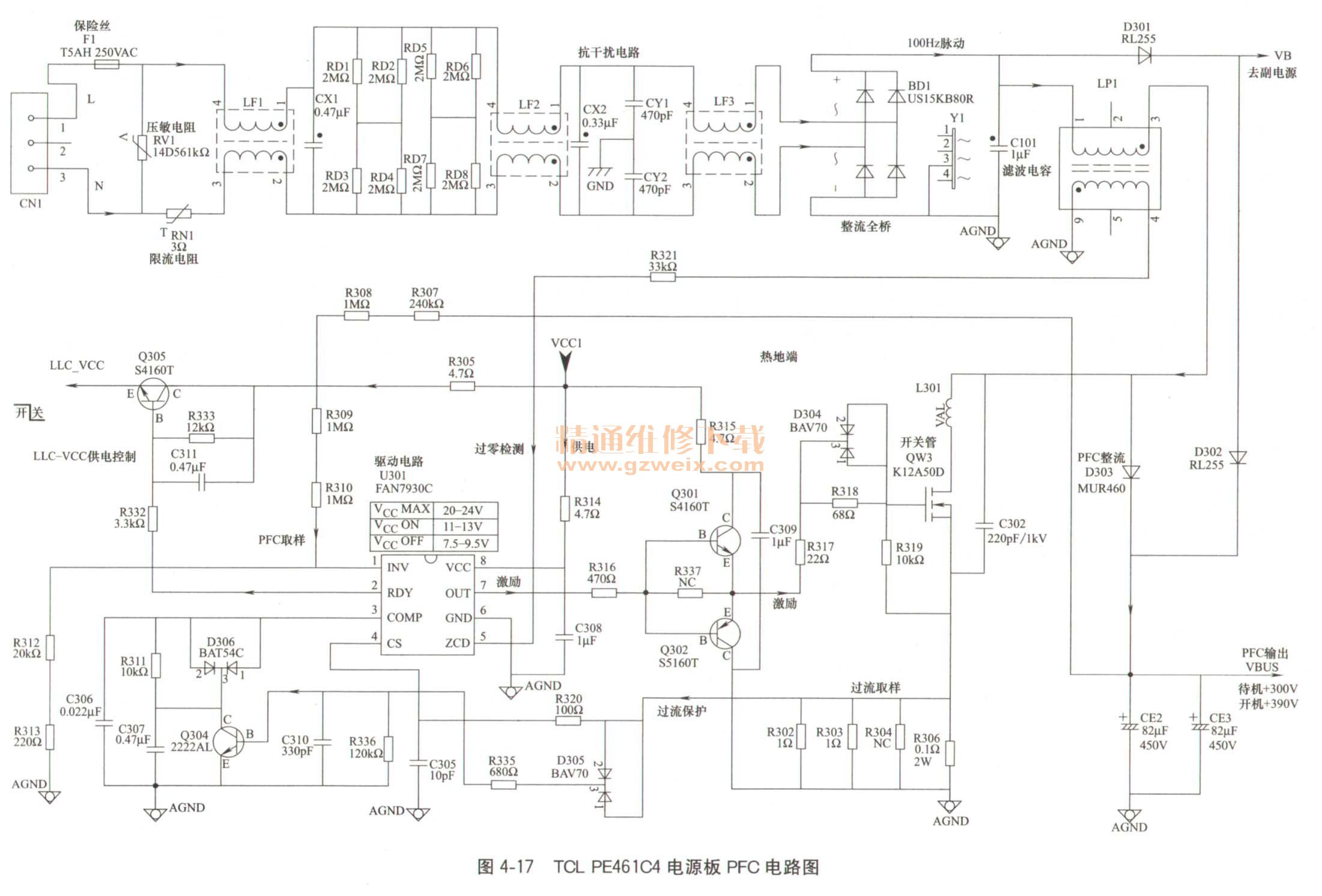

①抗干扰电路市电输入和抗干扰电路、整流滤波电路如图4-17上部所示。AC 220V市电输入首先经F1，F1为保险管，F1在输入电流过大时熔断，以保护电路。RV1为压敏电阻，市电过压达到规定电压时迅速导通，将保险丝F1烧断，断电保护电源板。RN1为热敏电阻，限制开机电流。

    CX1、CX2、CY1、CY2、LF1、LF2组成共模和差模电路，一是滤除市电的干扰脉冲；二是减少开关电源对电网的传导干扰，以满足EMC标准的要求。RD1～RD8为泄放电阻，在交流输入关断时，对X电容放电，以满足安全电压要求。
    ②市电整流滤波电路滤除干扰脉冲的AC 220V交流电压，通过桥堆BD1和C101整流滤波，产生约100Hz的脉动直流电压，由于滤波电路电容C101容量较小，该电压负载较轻时为300V左右；在负载较重时为230V左右。100Hz的300V脉动直流电压分为两路，一路通过D301输出VB电压，送到副电源电路，并经D302向PFC滤波电容充电；另一路经储能电感LPO1送到PFC开关管QW3的D极。
