进口奥迪A8L轿车车身部件尺寸
来源:本站整理  作者:佚名  2015-12-08 16:00:43


   (4)前部底板总成

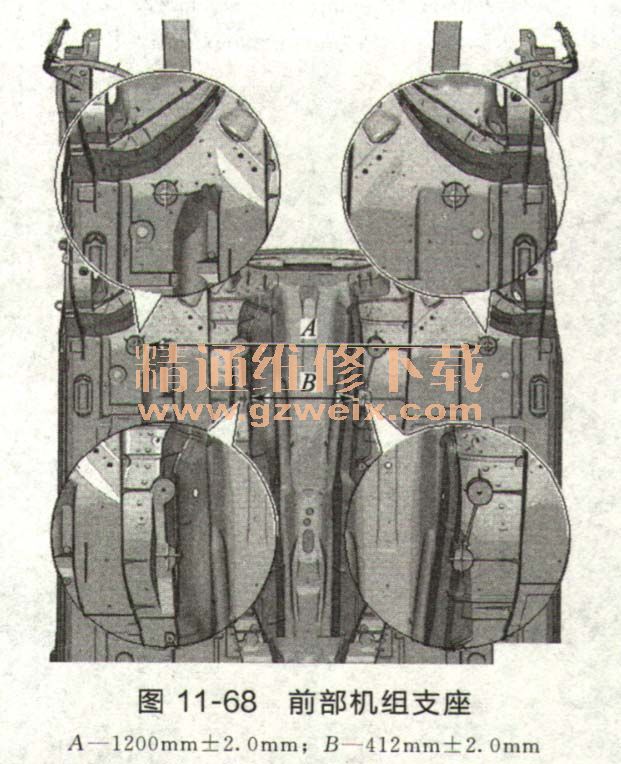

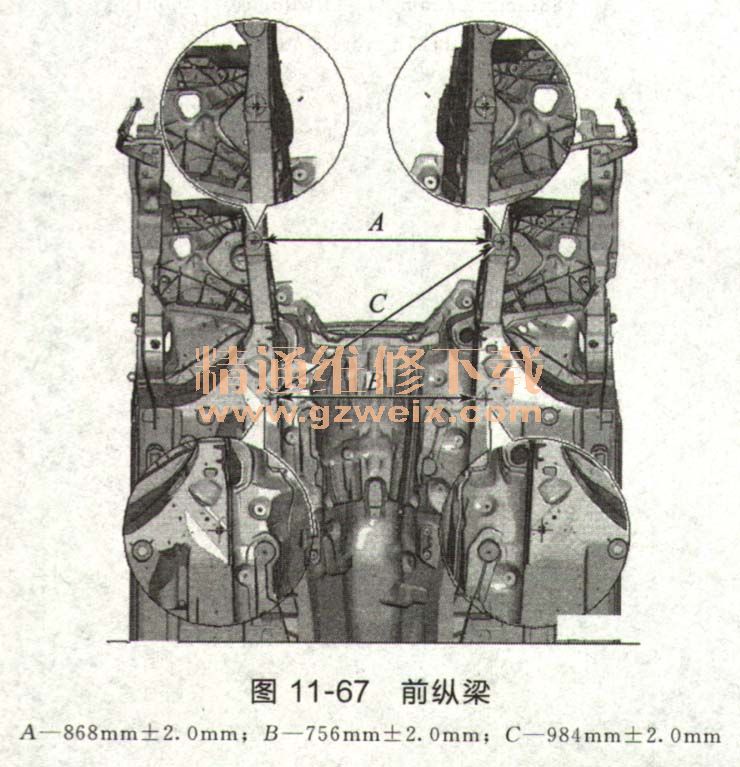

    前部底板总成尺寸测量点如图11-67、图11-68所示。




   (5)底板总成中部

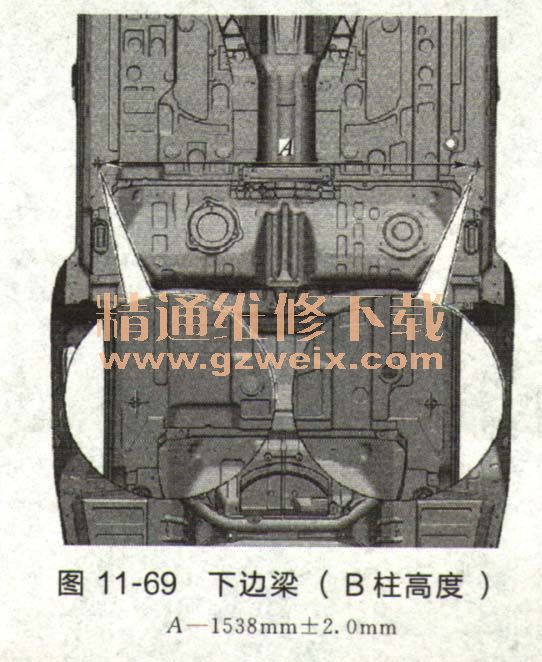

    中部底板总成尺寸测量点如图11-69所示。

   (6)后部底板总成

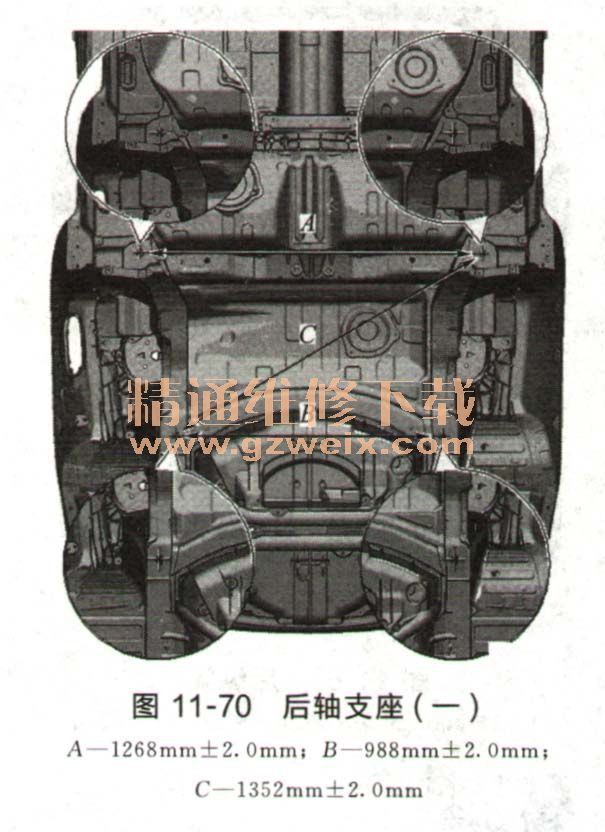

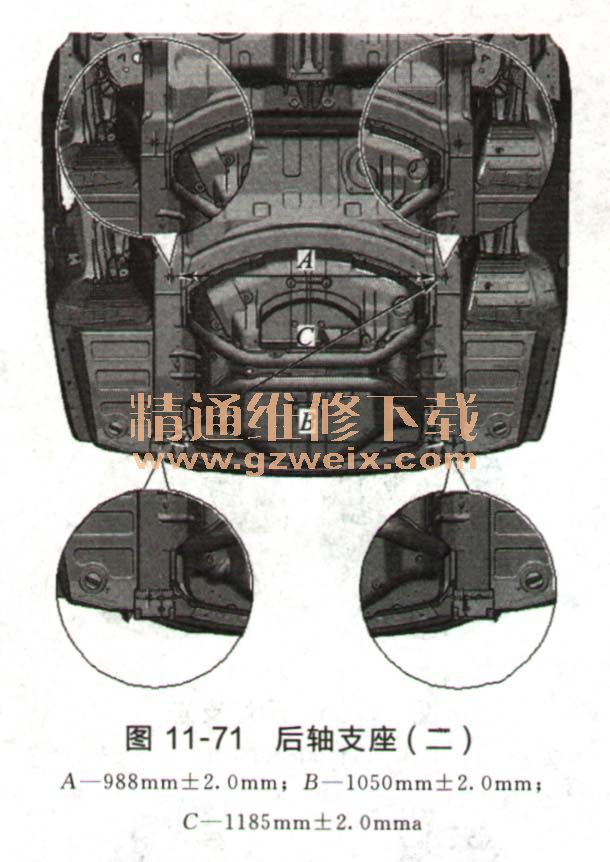

     后部底板总成尺寸测量点如图11-70、图11-71所示。
