进口奥迪R8导航系统详解
来源:本站整理  作者:佚名  2015-12-09 09:46:32

    导航系统RNS-E是导航系统II-D的后续开发产品。此装置拥有多媒体界面操作系统。
    DVD用作导航CD。屏幕可折叠。其后有1个DVD驱动器和2个MP3读卡器。



    除了导航系统外,RNS-E还拥有1台收音机R、2个MP3读卡器和CD换碟机R41的接口。DVD驭动器可用于播放音乐唱片。导航系统结构如图13-18所示。

    导航系统相关部件安装位置如图13-19所示。

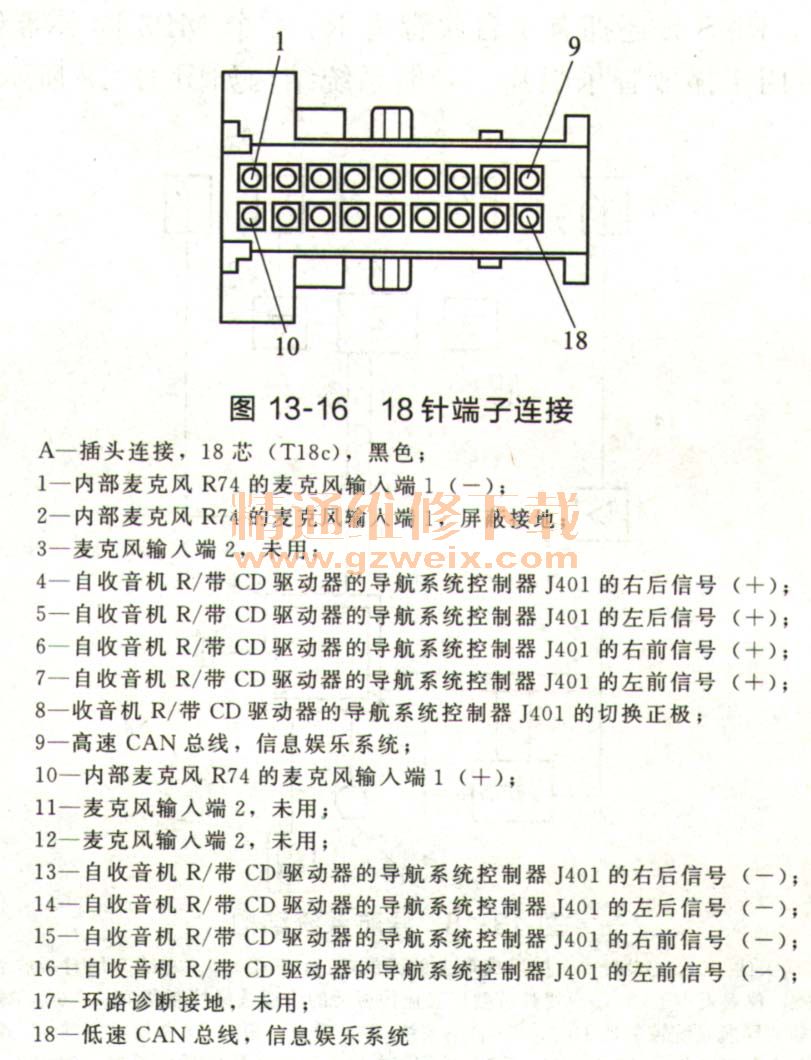

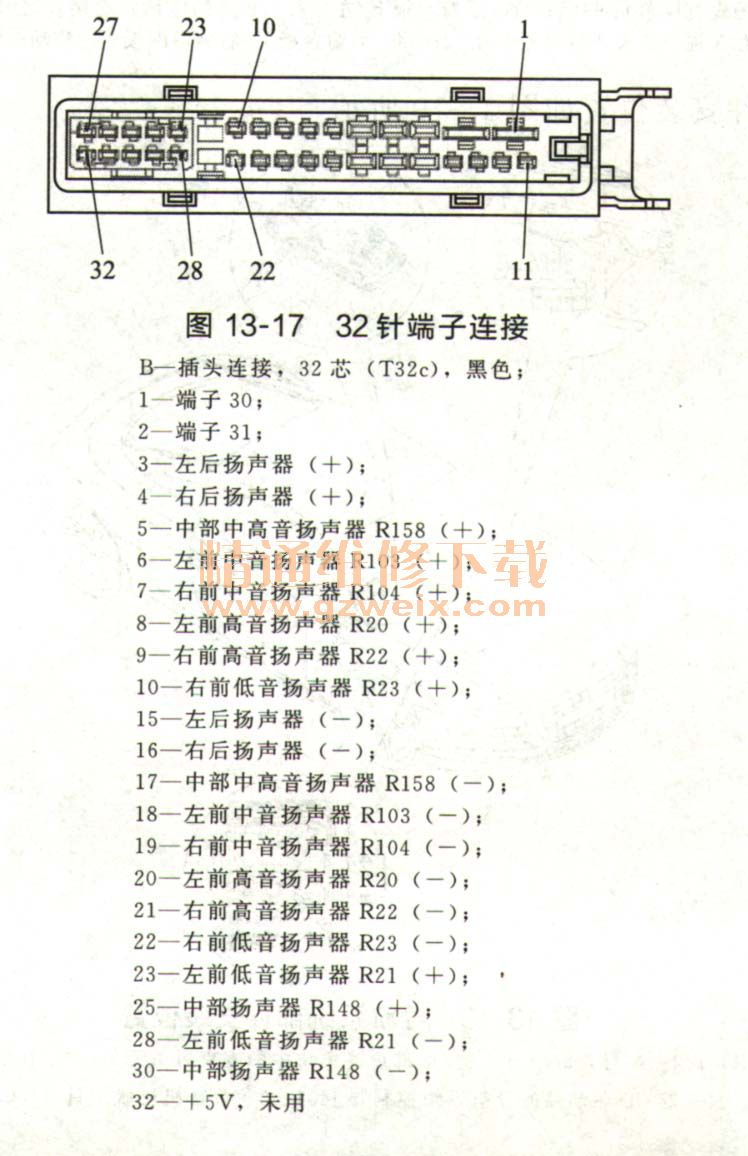

    带CD驱动器的导航系统的控制器J401的擂头布里如图13-20所示。

    说明:下面没有列出的插头触点未占用。
