一、EGR发动机故障诊断软件
    EGR发动机故障诊断软件在社会上的种类比较多，在这里以中国重型汽车集团有限公司提供的Merrior诊断软件为例，来说明Merrior诊断软件的安装、设置与使用。

    1．软件的下载和安装
    1）诊断软件：从网站上下载，网址为www. Cnhtcesp. com/down. html，下载完成后，双击“DESK1-＞setup”进行安装。
驱动程序：有厂家提供。
诊断软件和驱动程序必须都要安装。安装完成后，才能进行下一步的故障诊断工作。
    该软件主要实现故障诊断与测试、

    2．软件通信设置
    通信设置的操作步骤如下：数据采集的功能。
    1）双击本软件图标。
    2）线束连接：将诊断线的一端与车辆的故障诊断接口连接，另一端与计算机连接。
    3）连接完成后，打开蓄电池开关，将钥匙开关打在巧档的位置。
    4）打开软件，弹出主界面，主界面如图4所示。

    5）单击通信设置，弹出现通信设置主界面，通信设置主界面如图5所示。

    在串口通信栏中确定并选择所使用的通信口（线束上的诊断接口是插在当前诊断计算机的哪一个接口），然后单击“串口通讯”，设置完毕关闭窗口。
    6）通信口的确认：首先用右键单击“我的电脑”，弹出如图6所示窗口，单击“属性”。

    在弹出的系统属性对话框中单击“设备管理器”，如图7所示。

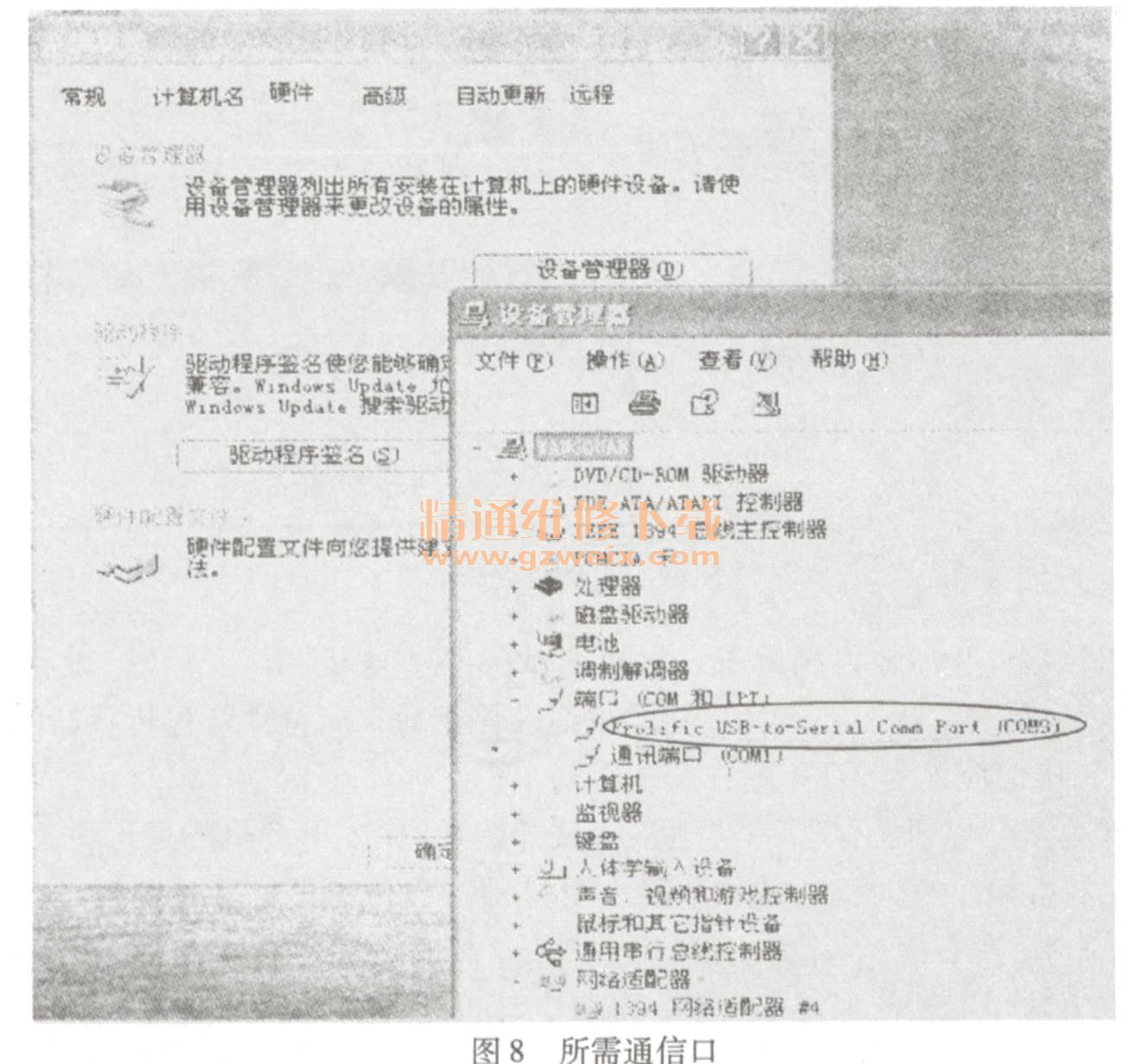

    单击“设备管理器”，弹出如图8所示的界面，会出现prolific usb-to-Seria ] commport（com9）或（coml-comb）的显示，显示的该com端即为所需的通信口。将该com端口填到诊断软件。通信设置页面。串口通信即可。

    3．故障诊断与测试
    1）单击Merrior软件主界面上的“故障诊断与测试”按钮，弹出故障诊断与测试界面，该界面的菜单栏如图9所示。

    ①首先单击“通讯测试”。“通讯连接”，弹出对话框提示连接是否成功。若提示连接成功，单击“确定”。
    ②再单击“故障诊断”、“将当前故障写入EEPROM并显示”，如图10所示。点击后ECU会自动诊断系统电路连接是否正确以及各传感器、电动机等是否正常。若有故障，界面将显示出现的故障，根据提示检查并排除故障。
