汽车维修专用工具系列介绍(2)
来源:汽车与驾驶维修  作者:佚名  2014-01-18 08:48:56

    RSDA-200-22瑞驰数显角度扭矩扳手(图1)

    用途
    在汽车维修中,用于按额定扭矩紧固各部件的螺栓。
    功能特色
    (1)可更换棘轮头,扳手内设有换头调整软件,输入头部长度尺寸,即可自动调整。
    (2)数字显示扭矩和角度值,扭矩精度达到士2°,角度精度达到±2°,并可进行5种单位切换。
    (3)可进行顺时针和逆时针双向操作。
    (4)具有峰值保持(Peak Hold)与追随(Track)模式。
    (5)达到设定扭矩值及角度值时,有蜂鸣器及LED灯警示。

    使用方法
    瑞驰数显角度扭矩扳手的控制面板如图2所示,其设定和操作方法如下。

    (1)装入电池后按下“C3键启动系统。
    (2)按下“U/S"键进行单位选择。

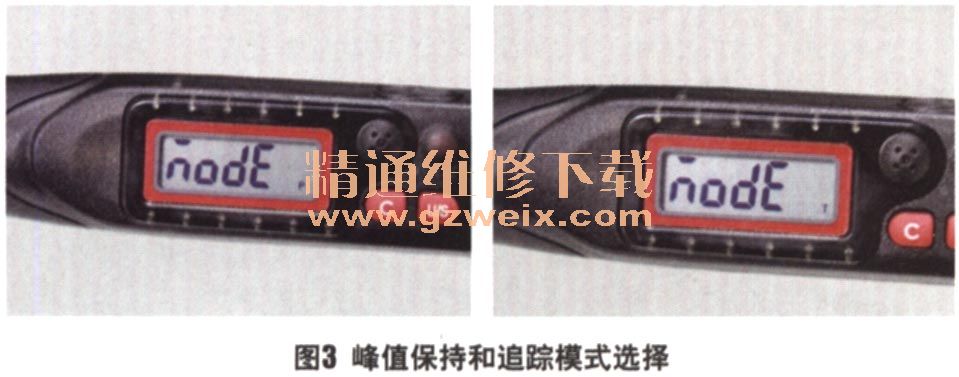

    (3)长按“US,键进入峰值保持和追踪模式选择,按上下选择键可在两个模式间切换。选择峰值保持模式,显示屏右下角显示“P";选择追踪模式,显示屏右下角显示“T”(图3)。选中所需模式后按下“UIS”键进入扭矩值的单位选择,选择单位后连续按两次“UIS"键确定所选择的模式。

    (4)在追踪模式下,显示屏实时显示当前施加的扭矩值,当超过所设定扭矩的80%时,蜂鸣器断续蜂鸣,超过所设定扭矩的90%时,绿色LED灯闪烁,当达到设定扭矩的99.5%时,蜂鸣器长鸣,红色LED灯亮。
    (5)在峰值保持模式下,显示屏只显示所施加过的最大扭矩,若当前施加扭矩小于峰值,显示屏上的数字则闪烁,超过所设定最大扭矩值的90%时,蜂鸣器断续蜂鸣,绿色LED灯闪烁,达到目标值的99.5%时,蜂鸣器长鸣,红色LED灯常亮。
    (6)角度模式的使用方法:首先使用“U/S”键切换至角度模式,然后按下“C”键,显示屏上出现一串字符并闪烁几下,然后显示所设定的角度(图4)。此时开始施力,显示屏显示当前角度,若停止施力则显示对应的扭矩值,当角度达到目标值的90%时,绿色LED灯闪烁,同时蜂鸣器断续蜂鸣,当达到目标值的99.5%时,蜂鸣器长鸣,红色LED灯亮。
