喷枪的使用与维护
来源:汽车与驾驶维修  作者:佚名  2015-12-01 13:43:18

    1.拆卸喷枪

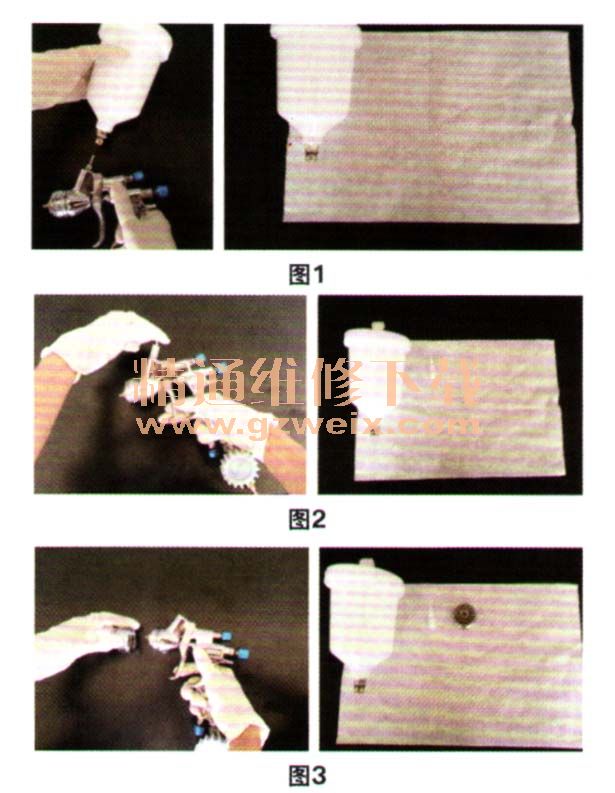

   (1)逆时针拧下枪壶并放在事先准备好的软布上(图1)。喷枪的零件都是比较精密的,所以应该放在软布上避免磨损。
   (2)取下内置漏斗,放置在软布上(图2)。
   (3)取下气帽,放置在软布上(图3)。

   (4)逆时针旋开出漆量调节旋钮,放置一边(图4)。
   (5)取出顶针放置在软布上(图5)。
   (6)取出顶针后,逆时针旋出枪嘴,放置在软布上(图6)。

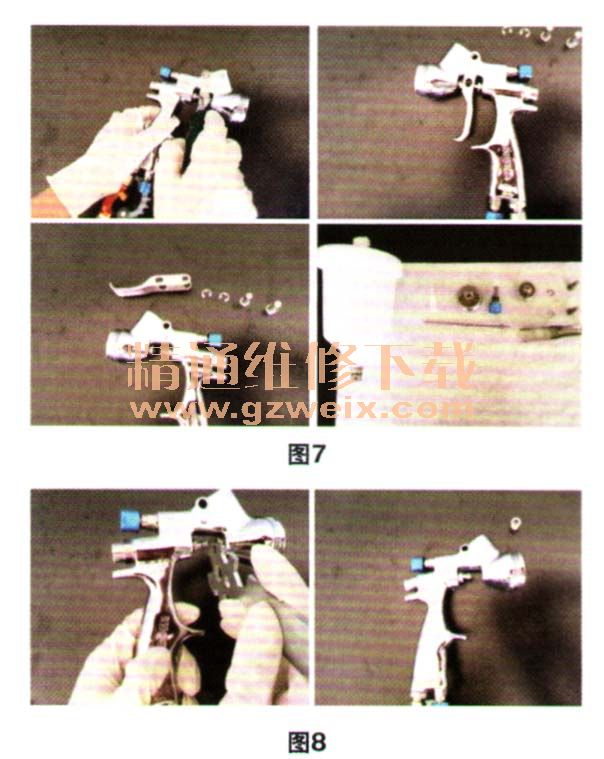

   (7)取下扳手栓、扳手栓卡扣和扳手(图7)。取出扳手栓卡扣时要注意,不让卡扣弹出。
   (8)取出枪针密封件(图8)。

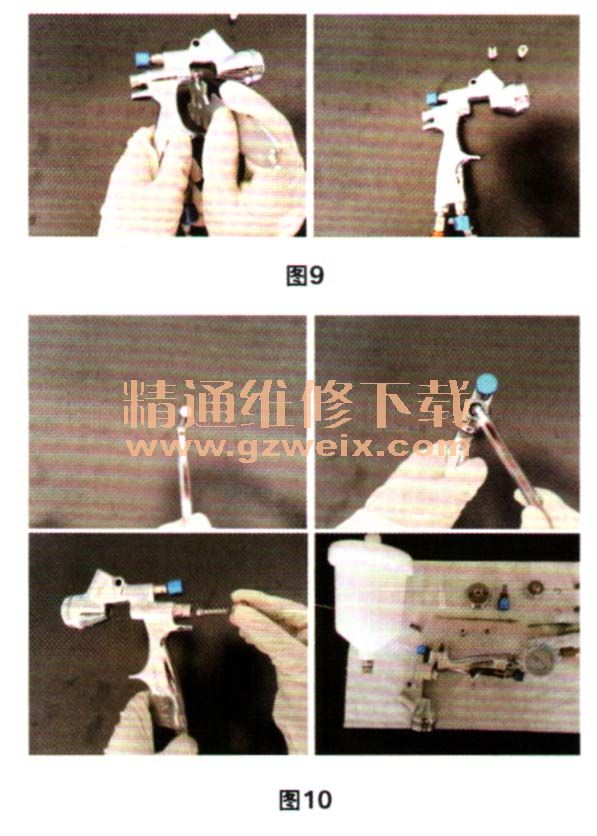

   (9)取出空气阀门顶杆及密封圈(图9)。
   (10)逆时针旋出空气阀门内构件(图10)。

[1] [2]  下一页
