(2)超薄大剪举升机

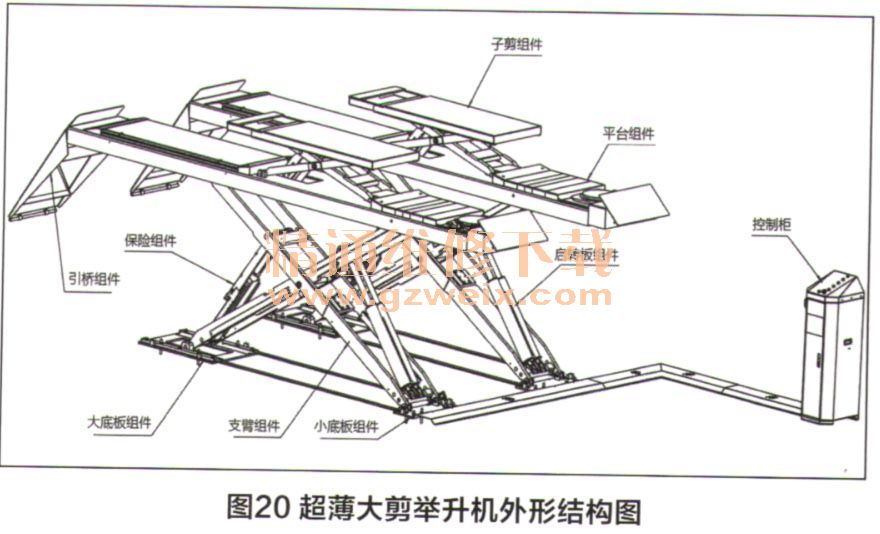

超薄大剪举升机,举升吨位为4t,由控制柜、主/副平台组件、上车引桥、连接油管、电线、气管、挡车弯管或前挡板等组成,主要用于地表安装,其外形结构如图20所示。下层大剪结构类似超薄小剪,只是用的单层剪架,只是在剪架两根油缸的对称面又加了二根油缸,用于降低系统工作压力和平台的平稳性;二次举升平台工作原理与子母大剪

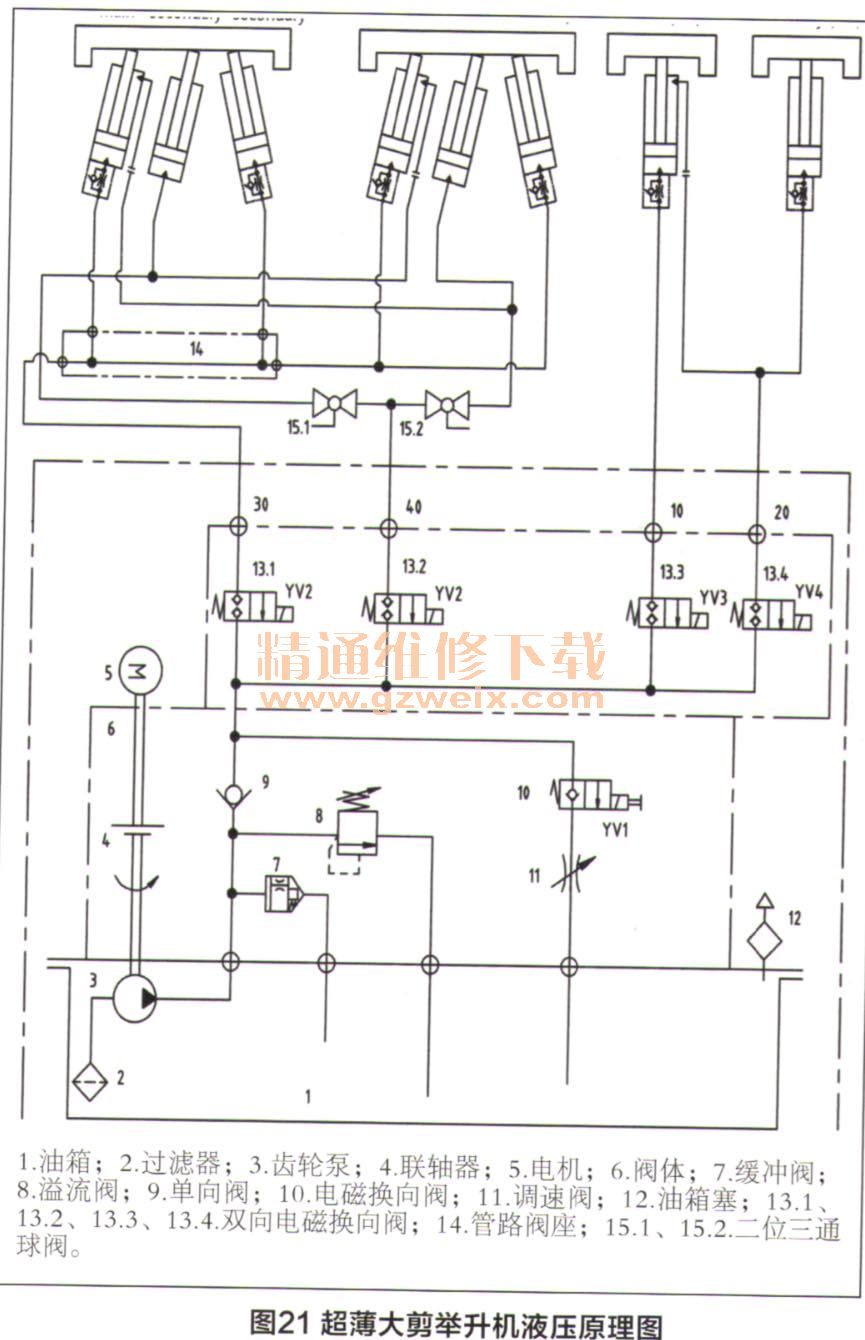

四轮定位专用举升机类似(图21)。
4.剪式举升机使用操作要点
剪式举升机的两平台安装用的地平面要处于同一水平面,这是由于大小剪式举升机的机械保险都是与油缸上下端连接同步的,只有这样才可保证处于同一基准保险锁止位置时,两举升平台处于同一水平面。操作下降作业时,有的产品有下降延时功能,可以直接按下降按钮,有的产品电控部分无下降延时功能,必须先按上升按钮,待保险齿脱开锁止位置后再按下降按钮。
剪式举升机大多采用差动缸保证主/副平台同步,它利用主缸上腔与副缸下腔等容积来实现同步,对于手动补油的剪式举升机可能由于手动球阀密封的渗漏或主/副油缸内部渗漏,造成主福日平台不同步,应打开球阀主动补油,如果补油过于频繁(间隔小于一个月),应检查
液压系统,更换油缸密封件或球阀;对于电动补油,应优先检查双向电磁阀阀芯,然后检查油缸。
剪式举升机支架连接端必须定期检查,如发现卡簧松脱,紧固件松动,必须及时紧固。近两年大多数厂家都采用自锁防松螺母,对外支架改用闭环连接,减少侧翻力对支架连接件的影响,有效防止了支架连接件的松动。
5.剪式举升机维护保养要点
每天检查控制按钮的功能是否正确,点动式按钮,手按工作,手离即停;检查举升平台在最高限位处停止工作;检查过滤器,确保不漏气,水位在最高位以下,油位在最低位以上;检查各液压阀是否有泄漏现象;检查油管及接头处是否泄漏、气管及接头是否漏气;检查按落锁、上升按钮、两平台机械锁是否同步落锁和解锁;检查两平台的同步性。
每三个月对各转动轴油杯、上下滚轮导轨加注铿基润滑脂,并检查轴套与轴磨损间隙,如大于0.5mm则必须更换轴套;检查支架运动端滑块或滚轮磨损情况,如磨损量大于1.5mm,必须及时更换;每三个月对大小底板固定的膨胀螺栓紧固。
每六个月检查油缸的密封性;初始使用六个月更换液压油并清理油箱和过滤网,以后每隔一年或运行3 000次更换一次液压油;针对更换油缸、泵站内部清洗及配件更换、保险机构更换、机器承载结构部件(含油缸连接件)疲劳损坏(一般在使用频率达12 000次或五年以上)的修复或配件更换,机器移位应由生产商授权的专业人员进行,电器维修应由具备电工资格的专业人员按产品使用说明书进行作业。
